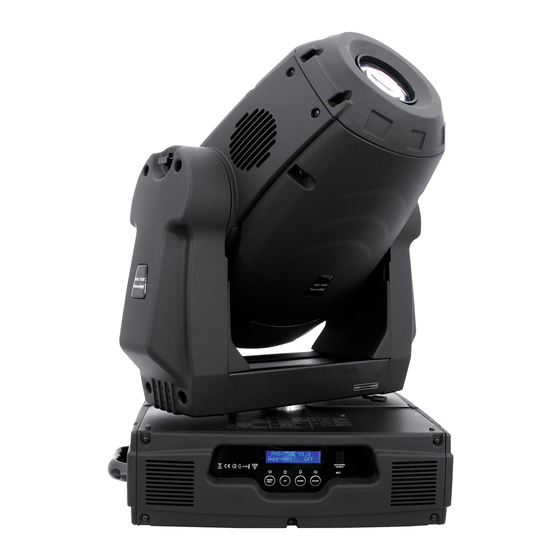

Futurelight PHS-750E Bedienungsanleitung
Pro-head-spot
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
BEDIENUNGSANLEITUNG
USER MANUAL
MODE D'EMPLOI
MANUAL DEL USUARIO
PHS-750E
Pro-Head-Spot
Für weiteren Gebrauch aufbewahren!
©
Copyright
Keep this manual for future needs!
Nachdruck verboten!
Gardez ce mode d'emploi pour des
Reproduction prohibited!
utilisations ultérieures!
Réproduction interdit!
Guarde este manual para posteriores usos.
Prohibida toda reproducción.
Inhaltsverzeichnis
Verwandte Anleitungen für Futurelight PHS-750E
Inhaltszusammenfassung für Futurelight PHS-750E
- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL MODE D'EMPLOI MANUAL DEL USUARIO PHS-750E Pro-Head-Spot Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Gardez ce mode d’emploi pour des Reproduction prohibited! utilisations ultérieures! Réproduction interdit! Guarde este manual para posteriores usos.
-
Seite 2: Inhaltsverzeichnis
MULTI-LANGUAGE-INSTRUCTIONS Inhaltsverzeichnis/Table of contents Sommaire/Contenido EINFÜHRUNG ..............................5 Lieferumfang ..............................5 SICHERHEITSHINWEISE..........................6 BESTIMMUNGSGEMÄßE VERWENDUNG..................... 7 GERÄTEBESCHREIBUNG..........................9 Features ................................. 9 Geräteübersicht............................10 INSTALLATION .............................. 11 Lampeninstallation/Lampenwechsel ......................11 Lampenjustierung............................12 Einsetzen/Austauschen von Gobos ......................12 Einsetzen/Austauschen von Farbfiltern ....................... 13 Transportsicherung ............................ - Seite 4 INTRODUCCIÓN............................. 93 Incluido en la entraga........................... 93 INSTRUCCIONES DE SEGURIDAD ......................94 INSTRUCCIONES DE MANEJO ........................95 DESCRIPCIÓN DEL APARATO........................96 Features ............................... 96 Descripción de las partes..........................97 INSTALACIÓN ..............................98 Instalar/Reemplazar la lámpara ........................98 Ajuste de la lámpara ............................ 99 Insertar/reemplazar gobos ...........................
-
Seite 5: Einführung
BEDIENUNGSANLEITUNG PHS-750E Pro-Head-Spot 5/120 00024321.DOC, Version 1.4... -
Seite 6: Sicherheitshinweise
SICHERHEITSHINWEISE ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei die- ser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten! Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind. -
Seite 7: Bestimmungsgemäße Verwendung
Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz getrennt werden. - Seite 8 Die Umgebungstemperatur muss zwischen -5° C und +45° C liegen. Halten Sie das Gerät von direkter Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern. Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht überschreiten. Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.
-
Seite 9: Gerätebeschreibung
GERÄTEBESCHREIBUNG Features Multi-Funktions Moving Head • Mit elektronischem Ballast • Farbrad mit 8 unterschiedlichen, dichroitischen Farbfiltern und weiß • CMY-Farbmischung für unbegrenzte Farbvariationen • Farbwechsel umschaltbar (Modus 1: nur volle Farben, Modus 2: Farbwechsel an jeder Position) • Rainbow-Effekt mit variabler Geschwindigkeit in beide Richtungen •... -
Seite 10: Geräteübersicht
Geräteübersicht (1) Projektorkopf (2) Objektivlinse (3) Projektorarm (4) Lüfter (5) Base (6) Steuereinheit (7) Tragegriff (8) LCD-Display (9) Mode/Esc-Taste (10) Up-Taste (11) Down-Taste (12) Enter-Taste (13) Mikrofon (14) Update-Buchse (15) Lüftergitter (16) Gehäuseschraube (17) Lampensystem (18) Sicherungshalter (19) 3-polige DMX-Ausgangsbuchse (20) 3-polige DMX-Eingangsbuchse (21) 5-polige... -
Seite 11: Installation
INSTALLATION Lampeninstallation/Lampenwechsel LEBENSGEFAHR! Lampe nur bei ausgeschaltetem Gerät einsetzen! Netzstecker ziehen! Zur Installation benötigen Sie eine MSR 700SA/DE GOLD Lampe. Die Lampe darf nur nach Anlegen geeigneter Schutzkleidung (Schutzbrille, Schutzhandschuhe, Schutzhelm mit Visier, Lederschurz) gewechselt werden. ACHTUNG! Die Lampe muss gewechselt werden, wenn diese beschädigt ist oder sich durch Wärme verformt hat! Die vom Hersteller angegebene Lebensdauer der Lampe darf niemals überschritten werden. -
Seite 12: Lampenjustierung
Lampenjustierung Der Lampenhalter des Gerätes wird ab Werk justiert. Da sich die zu verwendenden Lampen von Hersteller zu Hersteller unterscheiden, kann notwendig sein, Position Lampenhalters nachzujustieren. Zünden Sie die Lampe, öffnen Sie den Shutter, stellen Sie die Dimmerintensität auf 100 % und fokussieren Sie den Lichtstrahl auf eine ebene Oberfläche (Wand). -
Seite 13: Einsetzen/Austauschen Von Farbfiltern
Slot In System für Farbfilterwechsel ohne Werkzeug! Einsetzen/Austauschen der Farbfilter wie oben beschrieben. Transportsicherung Der PHS-750E verfügt im Lieferzustand über zwei Transportsicherungen, um Schäden am Gerät zu vermeiden. Bitte beachten Sie: Die Transportsicherungen müssen vor Inbetriebnahme unbedingt gelöst werden! TILT-Sicherung: Drehen Sie dazu die beiden Arretierhebel an den Seiten des Projektorkopfes von Lock auf Unlock. -
Seite 14: Projektormontage
Projektormontage LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 (vormals VBG 70) und DIN VDE 0711-217 zu beachten! Die Installation darf nur vom autorisierten Fachhan- del ausgeführt werden! Die Aufhängevorrichtungen des Projektors muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. - Seite 15 Das Gerät kann direkt auf den Boden gestellt werden oder in jeder möglichen Position im Trussing installiert werden, ohne seine funktionellen Eigenschaften zu verändern. Die Projektorbase lässt sich auf zwei verschiedene Arten montieren. Sichern Sie den Projektor bei Überkopfmontage (Montagehöhe >100 cm) immer mit einem geeignetem Sicherungsseil.
- Seite 16 Verschrauben Sie je einen Haken über eine M12 Schraube und Mutter mit den Omega-Haltern. Führen Sie die beiden Schnellverschlüsse des ersten Omega-Halters in die dafür vorgesehenen Öffnungen an der Geräteunterseite ein. Drehen Sie die Schnellverschlüsse im Uhrzeigersinn bis zum Anschlag fest. Installieren Sie den zweiten Omega-Halter.
-
Seite 17: Anschluss An Den Dmx-512 Controller / Verbindung Projektor - Projektor
Anschluss an den DMX-512 Controller / Verbindung Projektor – Projektor 17/120 00024321.DOC, Version 1.4... -
Seite 18: Anschluss Ans Netz
Bemessungsdifferenzstrom ausgestattet sein. Lichteffekte dürfen nicht über Dimmerpacks geschaltet werden. BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der PHS-750E den Betrieb auf. Während des Reset justieren sich die Motoren aus und das Gerät ist danach betriebsbereit. Stand Alone-Betrieb Der PHS-750E lässt sich im Stand Alone-Betrieb ohne Controller einsetzen. -
Seite 19: Dmx-Protokoll
DMX-Protokoll Steuerkanal 1 - Horizontale Bewegung (Pan) (innerhalb 630°) Wenn Sie den Regler verschieben, bewegen Sie den Kopf horizontal (PAN). Allmähliches Einstellen des Kopfes bei langsamen Schieben des Reglers (0-255, 128-Mitte). Der Kopf kann an jeder gewünschten Einstellung angehalten werden. Steuerkanal 2 - Vertikale Bewegung (Tilt) (innerhalb 265°) Wenn Sie den Regler verschieben, bewegen Sie den Kopf vertikal (TILT). - Seite 20 Steuerkanal 8 - Rotierendes Goborad, Gobo Shake 1 Decimal Hexad. Percentage S/F Eigenschaft 00 09 0% 4% S Offen 10 19 0A 13 4% 7% S Rotierendes Gobo 1 20 29 14 1D 8% 11% S Rotierendes Gobo 2 30 39 1E 27 12% 15% S Rotierendes Gobo 3...
- Seite 21 Steuerkanal 12 - Prismenrad Decimal Hexad. Percentage S/F Eigenschaft 00 03 0% 1% S Offen 4 63 04 3F 2% 25% F Vorwärtsrotation mit abnehmender Geschwindigkeit 64 67 40 43 25% 26% S Keine Rotation 68 127 44 7F 27% 50% F Rückwärtsrotation mit zunehmender Geschwindigkeit 128 135 80 87...
-
Seite 22: Steuerkanal 19 - Animationsrad Für Flammeneffekt
Steuerkanal 17 - Iris Decimal Hexad. Percentage S/F Eigenschaft 0 191 00 BF 0% 75% F Allmähliche Einstellung de Durchmessers von Max. nach Min. 192 223 C0 DF 75% 87% F Öffnender Pulseffekt mit abnehmender Geschwindigkeit 224 255 E0 FF 88% 100% F Schließender Pulseffekt mit zunehmender Geschwindigkeit Steuerkanal 18 - Frost... - Seite 23 200 207 C8 CF 78% 81% S Makro 25 208 215 D0 D7 82% 84% S Makro 26 216 223 D8 DF 85% 87% S Makro 27 224 231 E0 E7 88% 91% S Makro 28 232 239 E8 EF 91% 94% S Makro 29 240 247...
-
Seite 24: Control Board
Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben, die Lampe ein- und ausschalten, das vorprogrammierte Programm abspielen oder ein Reset durchführen. Drücken Sie die Mode/Esc-Taste, so dass sich das Display einschaltet. Durch Drücken der Up/Down-Tasten können Sie sich im Hauptmenü... -
Seite 27: Lamp Control
Temperature info Betriebstemperatur Temperaturangabe im Inneren der Projektorbase (nahe LCD-Display) in Grad Celsius/Grad Fahrenheit. Innentemperatur Temperaturangabe im Inneren des Projektorkopfes (nahe CMY-Filter) in Grad Celsius/Grad Fahrenheit. Software version Mit dieser Funktion lässt sich die Software-Version des Gerätes auslesen. • Wählen Sie “Software version” durch Drücken der Up/Down-Tasten. •... -
Seite 28: Personality
Personality Status settings DMX-Adresse über externen Controller Mit dieser Funktion können Sie die DMX-Startadresse über einen externen Controller einstellen. • Wählen Sie “Address via DMX” durch Drücken der Up/Down-Tasten. • Drücken Sie die Enter-Taste, auf dem Display erscheint “ON” oder “OFF”. •... - Seite 29 PAN-Winkel zwischen 630° und 540° umschalten Mit dieser Funktion lässt sich der PAN-Winkel einstellen. • Wählen Sie “Pan degree” durch Drücken der Up/Down-Tasten. • Drücken Sie die Enter-Taste, auf dem Display erscheint “540”. • Drücken Sie die Up/Down-Taste, um “540“ oder “630” auszuwählen. •...
-
Seite 30: Reset Function
Temperatureinheit zwischen Grad Celsius und Grad Fahrenheit umschaltbar Mit dieser Funktion lässt sich die Temperaturangabe einstellen. • Wählen Sie “Temperature C/F” durch Drücken der Up/Down-Tasten. • Drücken Sie die Enter-Taste, auf dem Display erscheint “Celsius”. • Drücken Sie die Up/Down-Taste, um “Celsius” oder “Fahrenheit“ auszuwählen. •... - Seite 31 Exkurs: Ein Mastergerät kann 3 verschiedene Datengruppen zu den Slavegeräten senden. Das bedeutet, dass ein Mastergerät 3 verschiedene Slaveeinheiten starten kann, in welchen 3 unterschiedliche Programme ablaufen. Die Mastereinheit sendet die 3 Programmteile in Schleife. Das Slavegerät empfängt die Daten vom Mastergerät nach der Gruppe, in die das Slavegerät eingeordnet wurde.
-
Seite 32: Fehlermeldungen
• Drücken Sie die Enter-Taste zur Bestätigung. • Drücken Sie die Up/Down-Taste, um den gewünschten Wert einzustellen. • Drücken Sie die Enter-Taste zur Bestätigung. • Drücken Sie die Mode/Esc-Taste, um zum Hauptmenü zurückzukehren. Beispiel: Programm 2 enthält die Szenen: 10, 11, 12, 13; Programm 4 enthält die Szenen: 8, 9, 10 und Programm 6 enthält die Szenen: 12, 13, 14, 15, 16 Auto Pro Part 1 ist Programm 2;... -
Seite 33: Reinigung Und Wartung
Die Objektivlinse sollte wöchentlich gereinigt werden, da sich sehr schnell Nebelfluidrückstände absetzen, die die Leuchtkraft des Gerätes erheblich reduzieren. Den Lüfter monatlich reinigen. Der PHS-750E verfügt im Projektorkopf über zwei Staubschutzfilter. Diese müssen alle 6 Monate gereinigt werden, um eine gute Luftzirkulation zu gewährleisten. -
Seite 34: Sicherungswechsel
Sicherungswechsel Beim Ausfall der Lampe kann die Feinsicherung des Gerätes durchbrennen. Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt werden. Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzstecker ziehen).
