- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL PHW-300E Pro-Head-Wash © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Table of contents EINFÜHRUNG ..............................4 Lieferumfang ..............................4 SICHERHEITSHINWEISE..........................5 BESTIMMUNGSGEMÄßE VERWENDUNG..................... 6 GERÄTEBESCHREIBUNG..........................8 Features ................................. 8 Geräteübersicht.............................. 9 INSTALLATION .............................. 10 Lampeninstallation/Lampenwechsel ......................10 Lampenjustierung............................11 Einsetzen/Austauschen von Farbfiltern ....................... 11 Transportsicherung ............................12 Projektormontage............................12 Anschluss an den DMX-512 Controller / Verbindung Projektor –... - Seite 3 Addressing ..............................42 3/56 00033838.DOC, Version 1.0...
-
Seite 4: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen FUTURELIGHT PHW-300E entschieden haben. Sie haben hiermit ein leistungsstarkes und vielseitiges Gerät erworben. Nehmen Sie den PHW-300E aus der Verpackung. -
Seite 5: Sicherheitshinweise
SICHERHEITSHINWEISE ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei die- ser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten! Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind. -
Seite 6: Bestimmungsgemäße Verwendung
Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz getrennt werden. - Seite 7 Die Umgebungstemperatur muss zwischen -5° C und +45° C liegen. Halten Sie das Gerät von direkter Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern. Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht überschreiten. Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.
-
Seite 8: Gerätebeschreibung
GERÄTEBESCHREIBUNG Features Multi-Funktions Washlight • Mit elektronischem Ballast • Weniger Hitzeeinwirkung bei geschlossenem Shutter durch Drosselung der Lampenleistung, dadurch längere Lebensdauer der Lampe • Farbrad mit 5 unterschiedlichen, dichroitischen Farbfiltern und weiß sowie Korrekturfilter mit CTO und CTB und UV-Filter •... -
Seite 9: Geräteübersicht

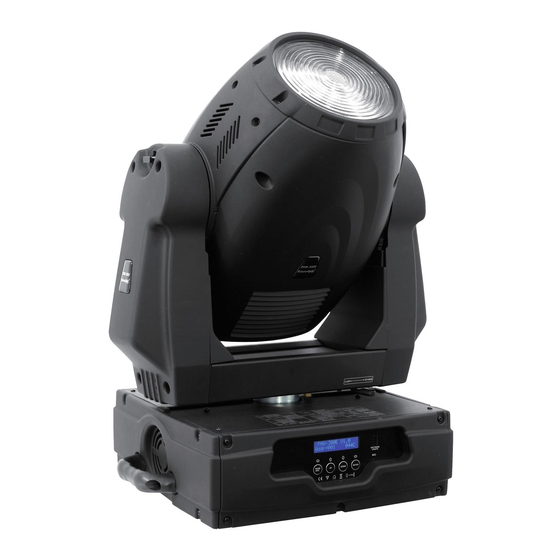

Geräteübersicht (1) Projektorkopf (2) Fressnell-Linse (3) Projektorarm (4) Transportsicherung (5) Base (6) Steuereinheit (7) Lüfter (8) Tragegriff (9) LCD-Display (10) Mode/Esc-Taste (11) Up-Taste (12) Down-Taste (13) Enter-Taste (14) Mikrofon (15) Lüftergitter (16) Gehäuseschraube (17) Lampensystem (18) Netzanschluss (19) Sicherungshalter (20) 3-polige DMX-Ausgangsbuchse (21) 3-polige DMX-Eingangsbuchse... -
Seite 10: Installation
INSTALLATION Lampeninstallation/Lampenwechsel LEBENSGEFAHR! Lampe nur bei ausgeschaltetem Gerät einsetzen! Netzstecker ziehen! Zur Installation benötigen Sie eine MSR 300SA/SE GOLD FASTFIT Lampe. Die Lampe darf nur nach Anlegen geeigneter Schutzkleidung (Schutzbrille, Schutzhandschuhe, Schutzhelm mit Visier, Lederschurz) gewechselt werden. ACHTUNG! Die Lampe muss gewechselt werden, wenn diese beschädigt ist oder sich durch Wärme verformt hat! Die vom Hersteller angegebene Lebensdauer der Lampe darf niemals überschritten werden. -
Seite 11: Lampenjustierung
Lampenjustierung Der Lampenhalter des Gerätes wird ab Werk justiert. Da sich die zu verwendenden Lampen von Hersteller zu Hersteller unterscheiden, kann es u. U. notwendig sein, die Position des Lampenhalters nachzujustieren. Zünden Sie die Lampe, öffnen Sie den Shutter, stellen Sie die Dimmerintensität auf 100 % und fokussieren Sie den Lichtstrahl auf eine ebene Oberfläche (Wand). - Seite 13 WICHTIG! ÜBERKOPFMONTAGE ERFORDERT EIN HOHES MAß AN ERFAHRUNG. Dies beinhaltet (aber beschränkt sich nicht allein auf) Berechnungen zur Definition der Tragfähigkeit, verwendetes Installations- material und regelmäßige Sicherheitsinspektionen des verwendeten Materials und des Projektors. Versuchen Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installateur.
- Seite 14 Der maximale Fallabstand darf 20 cm nicht überschreiten. Ein Sicherungsseil, das einmal der Belastung durch Absturz ausgesetzt war oder beschädigt ist, darf nicht mehr als Sicherungsseil eingesetzt werden. LEBENSGEFAHR! Vor der ersten Inbetriebnahme muss die Einrichtung durch einen Sachverständigen geprüft werden! Verschrauben Sie je einen Haken über eine M12 Schraube und Mutter mit den Omega-Haltern.
-
Seite 15: Anschluss An Den Dmx-512 Controller / Verbindung Projektor - Projektor
Anschluss an den DMX-512 Controller / Verbindung Projektor – Projektor 15/56 00033838.DOC, Version 1.0... -
Seite 16: Anschluss Ans Netz
Bemessungsdifferenzstrom ausgestattet sein. Lichteffekte dürfen nicht über Dimmerpacks geschaltet werden. BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der PHW-300E den Betrieb auf. Während des Reset justieren sich die Motoren aus und das Gerät ist danach betriebsbereit. Stand Alone-Betrieb Der PHW-300E lässt sich im Stand Alone-Betrieb ohne Controller einsetzen. -
Seite 17: Dmx-Protokoll
DMX-Protokoll Steuerkanal 1 - Horizontale Bewegung (Pan) (innerhalb 630°) Wenn Sie den Regler verschieben, bewegen Sie den Kopf horizontal (PAN). Allmähliches Einstellen des Kopfes bei langsamen Schieben des Reglers (0-255, 128-Mitte). Der Kopf kann an jeder gewünschten Einstellung angehalten werden. Steuerkanal 2 - Vertikale Bewegung (Tilt) (innerhalb 265°) Wenn Sie den Regler verschieben, bewegen Sie den Kopf vertikal (TILT). - Seite 18 Steuerkanal 9 - Farbrad und CMY Makros Decimal Hexad. Percentage S/F Eigenschaft 00 07 0% 3% S Neutral 8 15 08 0F 3% 6% S Makro 1 16 23 10 17 6% 9% S Makro 2 24 31 18 1F 9% 12% S Makro 3 32 39...
- Seite 19 Steuerkanal 12 - Shutter, Strobe Decimal Hexad. Percentage S/F Eigenschaft 0 31 00 1F 0% 12% S Shutter geschlossen 32 63 20 3F 13% 25% S Keine Funktion (Shutter offen) 64 95 40 5F 25% 37% F Strobe-Effekt mit zunehmender Geschwindigkeit 96 127 60 7F 38% 50%...
-
Seite 20: Control Board
Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben, die Lampe ein- und ausschalten, das vorprogrammierte Programm abspielen oder ein Reset durchführen. Drücken Sie die Mode/Esc-Taste, so dass sich das Display einschaltet. Durch Drücken der Up/Down-Tasten können Sie sich im Hauptmenü... - Seite 21 Service Password Password=XXX Passwort „050“ Service setting Lüfter Betriebsart Fan voltage HIGH/LOW einstellen Auto fans speed Feineinstellung der Fans Control High fans speed Lüfterleistung Low fans speed Display setting 05M, 01M-59M Display-Abschaltung Shutoff time Temperatureinheit Celsius Temperature C/F zwischen °C und °F Fahrenheit umschaltbar Initial effect...
-
Seite 22: Function Mode
Function Mode Einstellen der DMX-Startadresse Mit dieser Funktion können Sie die DMX-Startadresse über das Control Board einstellen. • Wählen Sie “Set DMX address” durch Drücken der Up/Down-Tasten. • Drücken Sie die Enter-Taste und stellen Sie die DMX-Adresse durch Drücken der Up/Down-Tasten ein. •... -
Seite 23: Lamp Control
Temperature info Betriebstemperatur Temperaturangabe im Inneren der Projektorbase (nahe LCD-Display) in Grad Celsius/Grad Fahrenheit. Innentemperatur Temperaturangabe im Inneren des Projektorkopfes (nahe CMY-Filter) in Grad Celsius/Grad Fahrenheit. Software version Mit dieser Funktion lässt sich die Software-Version des Gerätes auslesen. • Wählen Sie “Software version” durch Drücken der Up/Down-Tasten. •... -
Seite 24: Personality
Personality Status settings DMX-Adresse über externen Controller Mit dieser Funktion können Sie die DMX-Startadresse über einen externen Controller einstellen. • Wählen Sie “Address via DMX” durch Drücken der Up/Down-Tasten. • Drücken Sie die Enter-Taste, auf dem Display erscheint “ON” oder “OFF”. •... -
Seite 25: Reset Function
PAN-Winkel zwischen 630° und 540° umschalten Mit dieser Funktion lässt sich der PAN-Winkel einstellen. • Wählen Sie “Pan degree” durch Drücken der Up/Down-Tasten. • Drücken Sie die Enter-Taste, auf dem Display erscheint “540”. • Drücken Sie die Up/Down-Taste, um “540“ oder “630” auszuwählen. •... -
Seite 26: Effect Adjust
Effect Adjust Funktionstest der Kanäle Mit dieser Funktion lässt sich jeder einzelne Kanal auf seine (korrekte) Funktion überprüfen. Lampenjustierung Mit dieser Funktion lässt sich die Lampe leichter justieren. Sobald diese Funktion aktiv ist, werden alle Effekte abgeschaltet, der Shutter geöffnet und die Dimmer-Intensität wird auf 100 % gesetzt. Über die einzelnen Funktionen können Sie den Lichtstrahl auf einer ebenen Oberfläche zentrieren und die Feinjustierung vornehmen. - Seite 27 2. Automatischer Program Run • Wählen Sie “Function Mode” durch Drücken der Up/Down-Tasten. • Drücken Sie die Enter-Taste zur Bestätigung. • Wählen Sie “Auto Programm” durch Drücken der Up/Down-Tasten. • Drücken Sie die Enter-Taste zur Bestätigung. • Drücken Sie die Up/Down-Taste, um “Master” oder “Alone” auszuwählen. „ALONE“ bedeutet Stand Alone-Modus und „MASTER“, dass das Gerät als Master-Gerät definiert wird.
-
Seite 28: Fehlermeldungen
Fehlermeldungen Wenn Sie das Gerät einschalten, wird zuerst ein Reset durchgeführt. Wenn auf dem Display eine Fehlermeldung erscheint, gibt es Fehler an einem oder mehreren Kanälen. Die Fehlermeldung steht für den entsprechenden Kanal mit einem Testsensor für die korrekte Position. Wenn auf dem Display z. -
Seite 29: Sicherungswechsel
die die Leuchtkraft des Gerätes erheblich reduzieren. Den Lüfter monatlich reinigen. Schalten Sie das Gerät niemals ein, ohne vorher alle Abdeckungen geschlossen zu haben! Reinigen Sie das Innere des Projektors mindestens einmal im Jahr mit einem Staubsauger oder einer Luftbürste. Die dichroitischen Farbfilter und die Innenlinsen sollten monatlich gereinigt werden. -
Seite 30: Technische Daten
TECHNISCHE DATEN Spannungsversorgung: 230 V AC, 50 Hz ~ Gesamtanschlusswert: 500 W DMX-Steuerkanäle: DMX 512-Anschluss: 3-pol. XLR Blitzrate: 13 Hz Farbsystem: CMY-Farbmischung Farbrad: 5 dichroitische und weiß, Korrekturfilter mit CTO und CTB, UV-Filter Max. Schwenkbewegung (Pan) 630°: in 3,5 s Max.
