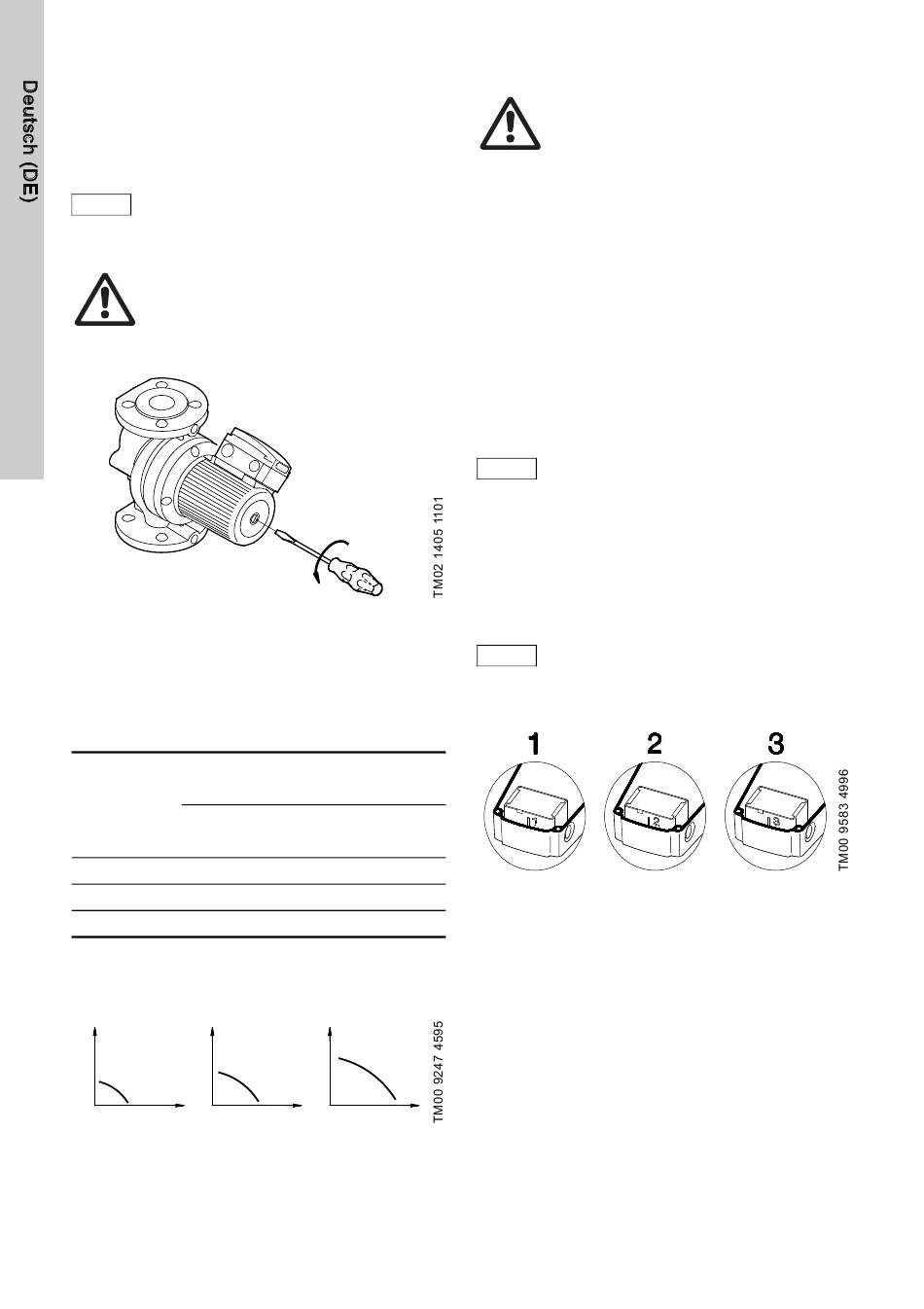

7. Inbetriebnahme

Vor der Inbetriebnahme ist die Anlage unbedingt mit
dem Fördermedium zu befüllen und zu entlüften.
Zudem muss der erforderliche Mindestzulaufdruck
am Einlaufstutzen der Pumpe anliegen.
Siehe Seite 325.
Die Anlage kann nicht über die Pumpe
Hinweis
entlüftet werden.
Warnung
Muss die Kontrollschraube (Abb. 9)
gelöst werden, ist unbedingt darauf zu
achten, dass durch austretendes hei-
ßes Fördermedium keine Personen ver-
letzt oder Bauteile beschädigt werden.
Entlüften der Pumpe
Abb. 9

8. Wahl der Drehzahlstufe

Der Drezahlschalter im Klemmenkasten kann auf
drei Stufen eingestellt werden. Die Drehzahl für die
drei Stufen ist in der nachfolgenden Tabelle aufge-
führt.
der maximalen Drehzahl
Schalter-
stellung
Einphasige
Pumpen
1 ca. 60 %
2 ca. 80 %
3 100 %
Durch das Umschalten auf eine kleinere Drehzahl-
stufe sind spürbare Energieeinsparungen und eine
Reduzierung der Geräusche in der Anlage möglich.
H H
1
Q
Förderleistung bei
Abb. 10
Drehzahlstufe 1, 2 und 3
60
Kontrollschraube
Drehzahl in %
Dreiphasige
Pumpen
ca. 70 %
ca. 85 %
100 %
H
2 3
Q
Q
Warnung
Vor jedem Eingriff in den Klemmenkas-
ten der Pumpe muss die Spannungs-
versorgung abgeschaltet und gegen
unbeabsichtigtes Wiedereinschalten
gesichert sein.
Zum Ändern der Förderleistung/Umschalten der
Drehzahlstufe ist wie folgt vorzugehen:
1. Die Spannungsversorgung zur Pumpe über den
externen Netzschalter ausschalten. Die grüne
Meldeleuchte am Klemmenkasten darf nicht
mehr leuchten.
2. Den Deckel vom Klemmenkasten abnehmen.
3. Das Drehzahlschaltermodul herausziehen und
wieder so einsetzen, dass die gewünschte Dreh-
zahlstufe im Fenster des Klemmenkastendeckels
sichtbar ist. Siehe Abb. 11.
Bei Umschaltung auf Drehzahlstufe 1
oder von Drehzahlstufe 1 auf die ande-
ren beiden Drehzahlstufen, muss der
Achtung
Deckel des Drehzahlschalters abge-
nommen und auf der anderen Seite des
Drehzahlschaltermoduls montiert wer-
den.
4. Den Klemmenkastendeckel wieder montieren.
5. Die Spannungsversorgung wieder einschalten.
Prüfen, ob die grüne Meldeleuchte leuchtet oder
blinkt.
Das Drehzahlschaltermodul darf nicht
Achtung
als EIN/AUS-Schalter verwendet wer-
den.
SPEED SPEED
Wahl der Drehzahlstufe
Abb. 11
SPEED
