steute RF 96 SW868 Montage- Und Anschlussanleitung Seite 9

RF 96 SW868/SW915/SW917/SW922
//
Montage- und Anschlussanleitung / Funkschalter
Mounting and wiring instructions / Wireless switch
Instructions de montage et de câblage / Interrupteur de radio
Istruzioni di montaggio e collegamento / Interruttori wireless
Instruções de montagem e instalação / Interruptores de rádio frequência
Инструкция по монтажу и подключению / Радио-выключатели
Русский

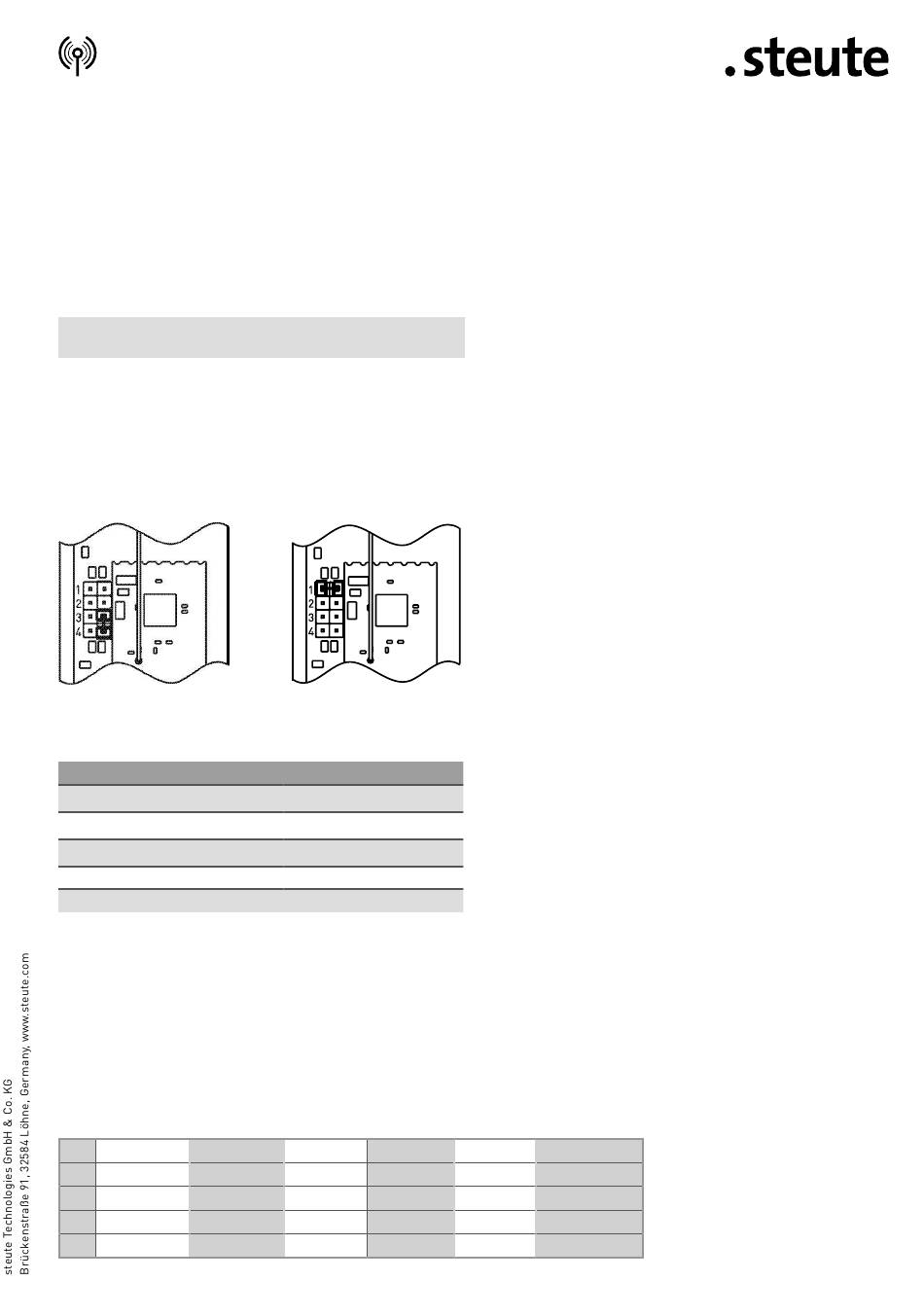

Сигнал состояния
Сигнал статуса от пользователя различных интервалав может быть
установлен при помощи переключателя. Для этого нужно открыть
корпус, отвинтив 5 винтов крышки при помощи отвертки для винтов
с внутренней звездочкой размером Т8. После открытия на печат-
ной плате будет виден переключатель, требуемое время интервала
может быть установлено установкой перемычки. Для обработки сиг-
нала статуса у фирмы Штойтэ имеются специальные приемники.
Заводские настройки
Без сигнала состояния
Переключатель
без перемычки или 3 и 4
Позиция 1
Позиция 2
Позиция 3
Позиция 4
Herstellungsdatum
012218
Production date
Date de fabrication
Data di produzione
Data de fabricação
Дата изготовления
01 Montag Monday
02 Dienstag Tuesday
03 Mittwoch Wednesday
04 Donnerstag Thursday
05 Freitag Friday
Пример
Позиция 1: 10 s сигнала
состояния
Интервал
Без сигнала состояния
10 s
100 s
1.000 s
10.000 s
=>
Montag KW 22 / 2019
Monday CW 22 / 2019
lundi semaine 22 / 2019
lunedi settimana 22 / 2019
segunda semana 22 / 2019
понедельник календарная неделя 22 / 2019
lundi lunedi segunda
mardi martedì terça
mercredi mercoledì quarta
jeudi giovedì quinta
vendredi venerdì sexta
9 / 16
Замечания
После успешной установки корпус необходимо снова закрыть и
винты крышки затянуть с моментом затяжки прибл. 0,45 Nm. Необ-
ходимо обратить внимание, чтобы никакие посторонние вещества
не попали в область прокладки.
Батарея
Оценить остаточную емкость на основе рабочего напряжения до-
вольно сложно, в случае сомнения и при напряжении батареи
менее 3,4 В при 20 °C можно исходить из того, что батарея разряже-
на, для надежной работы необходимо ее заменить. Для этого нужно
открыть корпус, отвинтив 5 винтов крышки при помощи отвертки
для винтов с внутренней звездочкой размером Т8. Необходимо об-
ратить внимание на смещение в соответствии с символами на
крышке. Необходимо использовать только предусмотренный или
комплементарный тип батареи. В зависимости от того, в какую
страну поставляется устройство, в нем присутствует одна AA литие-
вая батарея SL- 760/3,6 V/2,2 Ah в адаптере батареи или одна лити-
евая батарея SL- 2770/3,6 V/8,5 Ah ьез адаптера либо комплемен-
тарная батарея. Запасные части фирмы Штогйтэ: ET литиевая бата-
рея SL-2770/S 3,6 V/8,5 Ah, артикул 1202806, ET литиевая батарея
SL-760/3,6 V/2,2 Ah, артикул 1351045.
Утилизация
- Соблюдать национальные, локальные и нормативные
требования по утилизации.
- Материалы отдавать в утилизацию раздельно. Возможно содер-
жащиеся в устройстве батареи утилизировать должным образом.
Защита от электростатического разряда
При всех работах, которые требуют открытия устройства, необходи-
мо обратить внимание на достаточную защиту от электростатиче-
ского разряда.
понедельник
вторник
среда
четверг
пятница
