Frese OPTIMA Compact Technote Seite 4

Technote
Frese OPTIMA Compact Flansch DN50-DN200
- Druckunabhängiges Abgleich- und Regelventil
Technische Daten, Werkstoffe DN50 - DN80
Ventil
Ventilgehäuse:
Differenzdruckregler:
Feder:
Membran:
Dichtungen:
Druckstufe:
Hub:
Flanschanschluss:
Max. Differenzdruck:
Mediumtemperatur:
Das Rohrsystem muss korrekt entlüftet sein, um der Bildung
von Lufteinschlüssen vorzubeugen. Frese OPTIMA ist für bis
zu 50%ige
Glykolgemische (Ethylen- und Propylengemische) geeignet.
Frese Armaturen GmbH übernimmt keine Haftung, sollte
ein anderer Stellantrieb als der Frese Stellantrieb verwendet
werden.
Empfehlung: Wasserbehandlung gemäß VDI 2035
Ventil Dimension
Anschluss
L
H
Dimension
mm
H1
D
PN16
Gewicht kg
PN25
Ventil Dimension
Typ
m /h
3
Volumen-
strom- L/s
bereich
gpm
Regelber. kPa
GJL-250 PN16
GJS-400 PN25
Edelstahl
Edelstahl
Verstärktes EPDM
EPDM
PN16/25
20 mm
ISO 7005-2 / EN 1092-2
800 kPa
0°C bis 120°C

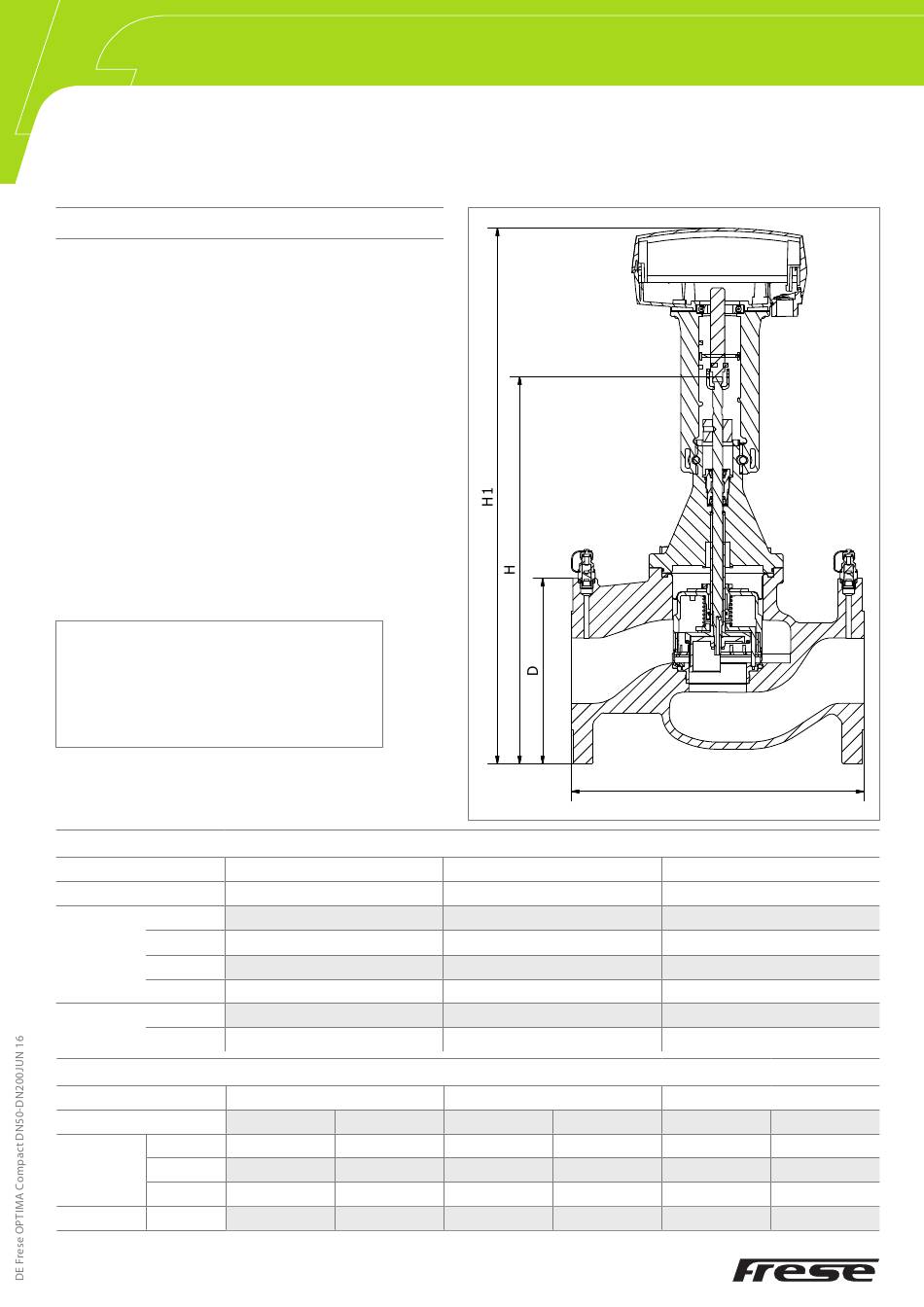

Einbaumaße & Gewicht DN50-DN80
DN50
ISO 7005-2 / EN 1092-2
230
367
508
165
13,9
13,7
DN 50
LF HF
2,48 - 15,00 3,92 - 24,00
0,689-4,167 1,089-6,667
10,92 17,28-105,65
7-800 19-800
www.frese.eu
DN65
ISO 7005-2 / EN 1092-2
290
384
525
185
18,5
18,9
Volumenstrom
DN65
LF HF
4,38 - 25,00 5,95 - 35,00
1,216 - 6,945 1,654 - 9,724
19,27 - 110,06 26,21 - 154,11
15-800 30-800
Seite 4 von 18
L
DN80
ISO 7005-2 / EN 1092-2
310
413
554
200
24,8
26,8
DN80
LF HF
5,34 - 34,00 7,02 - 43,00
1,484 - 9,450 1,951 - 11,954
23,53 - 149,78 30,92 - 189,47
16 - 800 23 - 800
