Frese OPTIMA Compact Montageanleitung

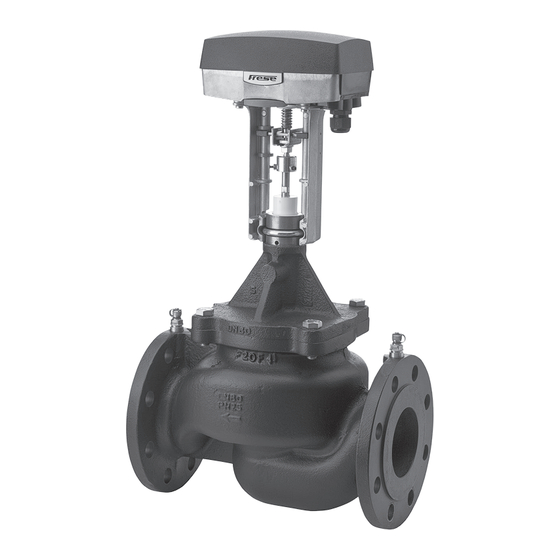

Frese OPTIMA Compact
Spring return actuator
Mounting instructions
EN
Montageanleitung - Stellantrieb Spring Return
DE
Denmark · Tel. + 45 58 56 00 00
Deutschland · Tel. +49 (0)241 475 82 333
UK · Tel. +44 (0)1704 896012
Hot media hazard. Before removing actuator from valve or
EN
opening the valve, ensure that the valve control medium is
isolated and relieve the pressure. Work should only be carried out
by a competent engineer.
Gefahr durch heiße Medien. Bevor Sie den Stellantrieb vom
DE
Ventil entfernen oder das Ventil öffnen, stellen Sie sicher, dass
das Ventilsteuermedium isoliert ist und der Druck abgelassen
wurde. Arbeiten sollten nur von einem qualifizierten Ingenieur
durchgeführt werden.

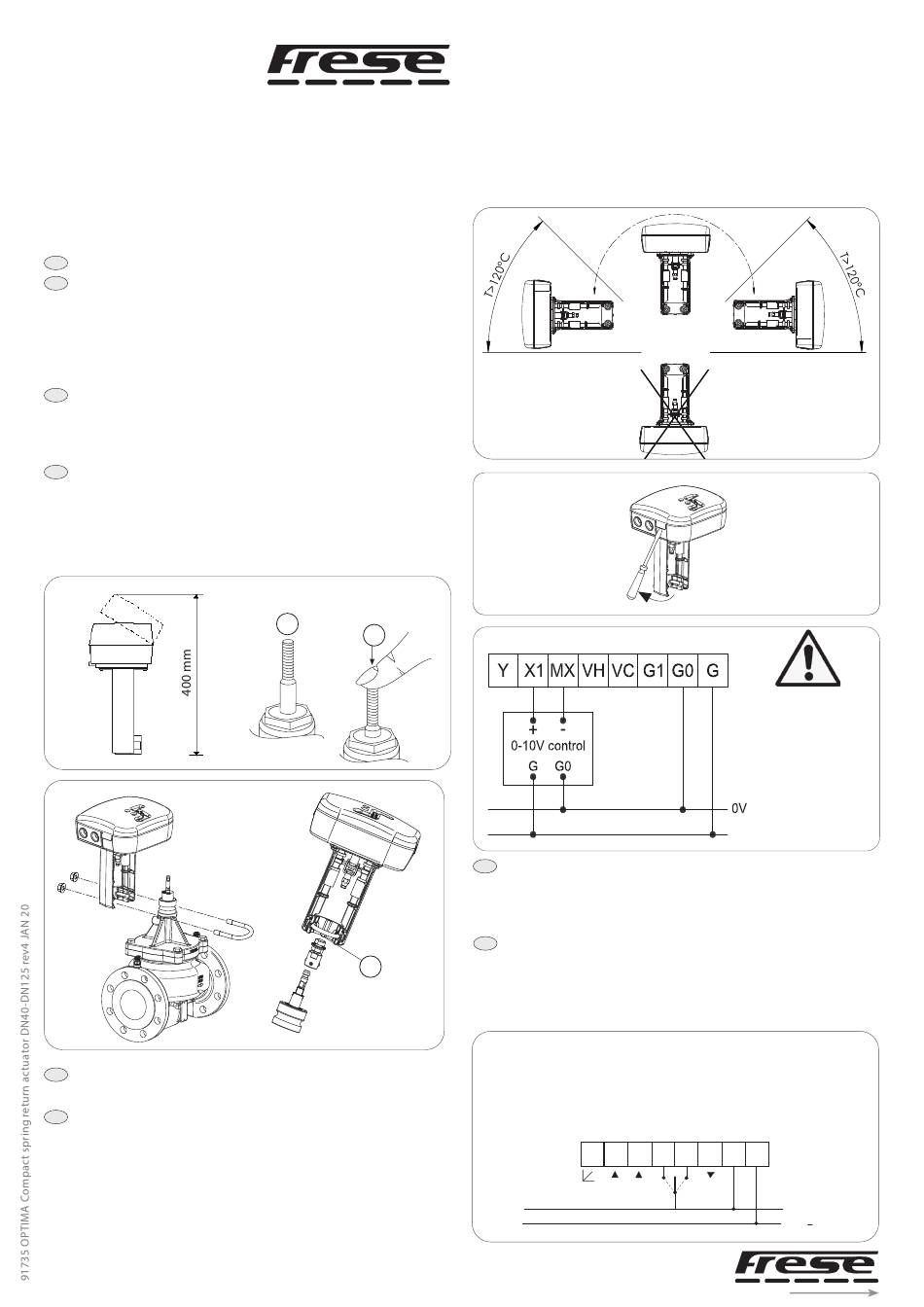

FIG 1
FIG 2
Fig 2: 1: Linkage kit (1) between valve DN50-DN125 and Type 6 +
EN
Type 7 actuators
Fig 2: 1: Verbindungskit (1) zwischen Ventil DN50–DN125 und
DE
Stellantrieben Typ 6 + Typ 7
DN40-DN125
1
2
1
www.frese.eu/hvac
FIG 3
FIG 4
FIG 5
FIG 5: Wiring 0-10V, 2-10V...... control signal:
EN
For 0-10V control with 3 wire connection, it is needed to mount
an internal wiring between MX and GO. DO NOT connect power
before the actuator is mounted on the valve
FIG 5: Verkabelung 0–10 V, 2–10 V...... Steuersignal:
DE
Für die 0–10 V-Steuerung mit 3-Punkt-Anschluss ist es
erforderlich, eine interne Verkabelung zwischen MX und GO
zu installieren. Schließen Sie die Stromversorgung NICHT an,
bevor der Stellantrieb am Ventil montiert ist
Wiring 3-point floating/
FIG 6
3-Punkt-Floating-Anschluss
G, G0= Max 100 m
X1, MX, Y, VH, VC = Max 200 m
Y X1 MX VH VC G1 G0
DO NOT connect power
before the actuator is
mounted on the valve
Schließen Sie die
Stromversorgung
NICHT an, bevor der
Stellantrieb am
Ventil montiert ist
24 V~
1.5 mm² (AWG 15)
0,5 mm (AWG 20)
2
G
0 V
24 V~
