Frese OPTIMA Compact Flansch DN50-DN200
- Druckunabhängiges Abgleich- und Regelventil
Funktionsprinzip
Die innovative Bauart des Frese OPTIMA kombiniert eine voll
modulierende Regelventileinheit, die jederzeit für 100%-ige
Ventilautorität garantiert.
Das Frese OPTIMA kombiniert zwei völlig unabhängige
Bewegungen, eine für die Voreinstellung des Volumenstromes
und eine für die modulierende Regelung. Die Voreinstellung wird
radial eingestellt, ohne den Ventilhub zu beeinflussen. Die voll
modulierende Regelung erfolgt in axialer Richtung und immer
mit voller Ausnutzung des maximalem Ventilhubes.

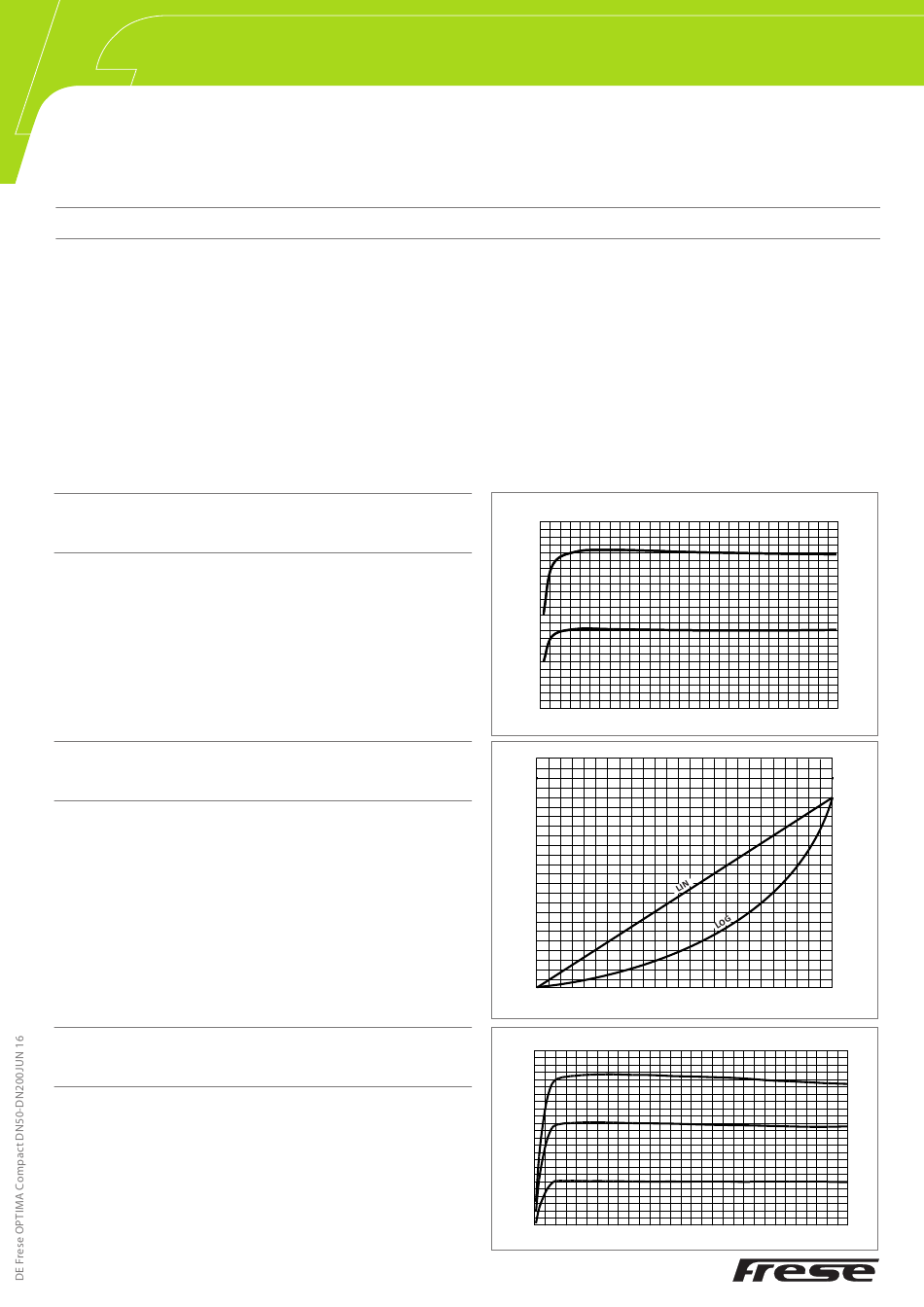

Im unten gezeigten Beispiel wird der Volumenstrom über
den gesamten Regelbereich von 10 bis 0 V unabhängig vom
Volumenstrom-/ Differenzdruck-/
Voreinstellungsdiagramm
Beispiel: OPTIMA DN65 LF
Voreingestellter max Vol.-Strom:
25000 L/h, 12500 L/h
Volumenstrom als Funktion des Differenzdruckes
und der Voreinstellung
Volumenstrom-/ Steuerspannungs-/
Voreinstellungsdiagramm
Beispiel: OPTIMA DN65 LF
Voreingestellter max Vol.-Strom: 25000 L/h
Ventilkennlinie :
Frese OPTIMA Ventilbauart hat eine lineare Ventilkennlinie. Die
Kennlinie ist unabhängig vom voreingestellten Volumenstrom
und dem verfügbaren Differenzdruck.
Auf Grund der unabhängigen Charakteristik kann die Ventilkenn-
linie durch die Änderung der Charakteristik des Stellantriebs von
linear auf gleichprozentig umgestellt werden.
Volumenstrom-/ Differenzdruck-/
Steuerspannungsdiagramm
Beispiel: OPTIMA DN65 LF
Steuerspannung: 10 V, 7 V, 3 V
(Lineare Stellantrieb Charakteristik)
Volumenstrom als Funktion des Differenzdruckes
und der Steuerspannung
voreingestellten Volumenstrom (25000 L/h bzw. 12500 L/h)
modulierend geregelt.
Während die Regelventileinheit unabhängig vom voreinge-
stellten Volumenstrom eine proportionale, modulierende
Regelung erzeugt, gewährleistet der Differenzdruckregler,
dass der maximale, voreingestellte Volumenstrom nie
überschritten wird.
Unabhängig von Druckschwankungen im System wird der
maximale Volumenstrom bis zu einem max. Differenzdruck
von 800 kPa konstant gehalten.
