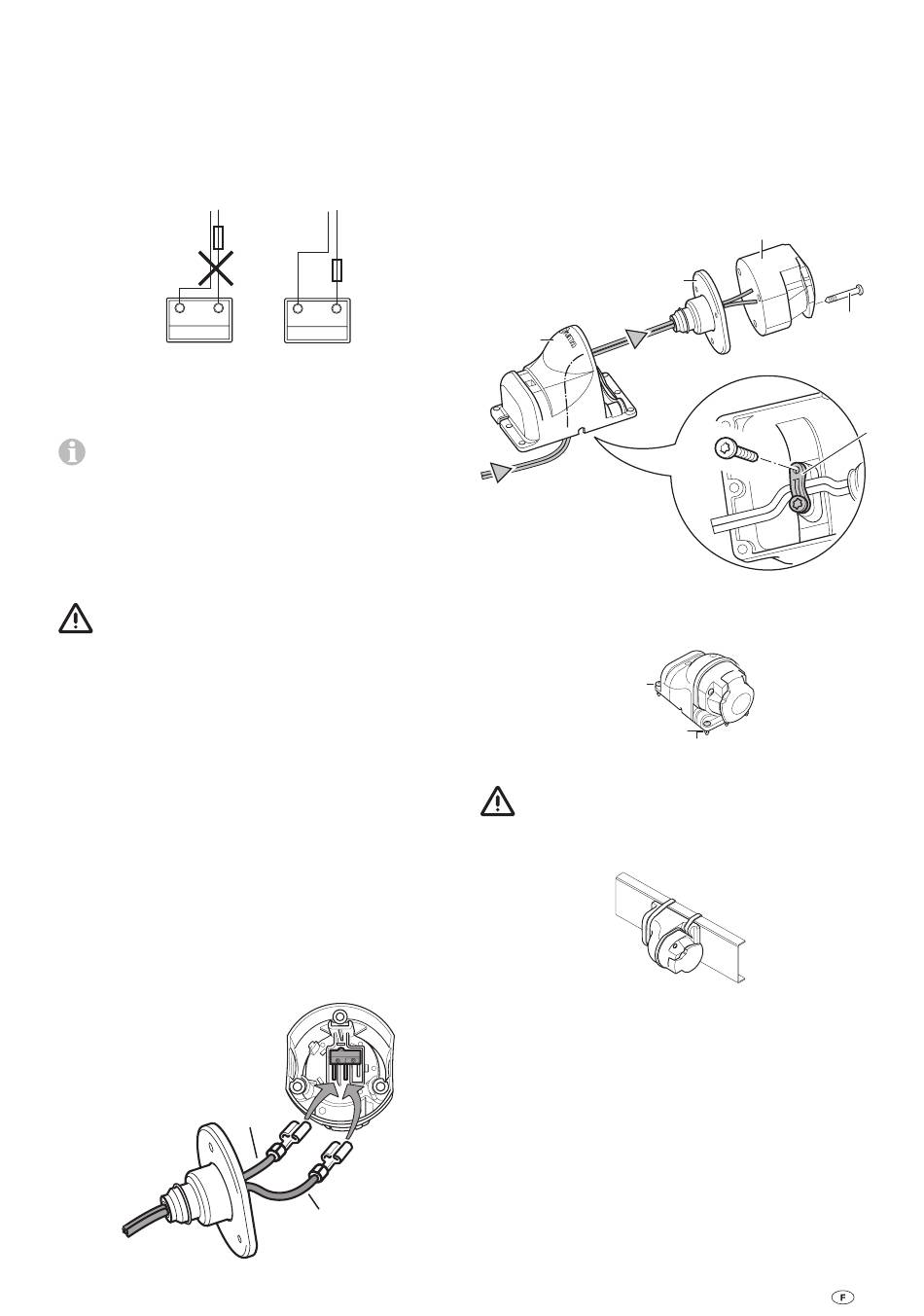

Connexion de la batterie

Les batteries à électrolyte liquide gélifié doivent être mises
en place dans un boîtier séparé avec une purge d'air vers
l'extérieur. Le fusible de la conduite « plus » doit être raccordé
hors du boîtier. Un boîtier séparé n'est pas nécessaire pour les
batteries gel et AGM. Observer les consignes d'installation du
fabricant de batterie.
Les sorties de pôles doivent être posées séparément jusqu'à
après le fusible dans la conduite « plus ».
- +
Figure 19
Poser les câbles connecteurs de batterie (utiliser uniquement
les câbles originaux fournis par Truma) jusqu'à la commande
et les fixer sûrement à l'aide des fixations et vis fournies.
Il est interdit de rallonger les câbles connecteurs de bat-
terie. Ils doivent être séparés des câbles de moteur et ne
doivent pas passer au-dessus de la commande.
Poser les câbles connecteurs de batterie de sorte à éviter tout
frottement (en particulier en cas de passage au travers de
parois métalliques). Utilisez pour la protection des passe-câble
adaptés afin d'éviter d'endommager les câbles. Raccorder
les câbles connecteurs de batterie aux cosses de batterie pré-
sentes (rouge = plus, noir = moins).
Une mauvaise polarité provoque une destruction de
l'électronique / de la commande.
La connexion à la commande (conformément au schéma
de connexion) doit se dérouler dans l'ordre – écrou, cosse
à œillet de connexion de batterie, écrou (couple de serrage
M6 = 6 Nm).
Raccorder le fusible de la conduite « plus » (150 A) à proximité
du pôle « plus ».
Raccordement de la prise de courant de
sécurité
Passer le câble à 2 brins joint avec les douilles de fiche plate
dans le support de prise de courant (g) et le manchon en
caoutchouc (h).
Le cas échéant ouvrir le couvercle et presser la connexion de
prise de courant hors du boîtier de prise de courant (i).
Enficher le câble à 2 brins sur les douilles de fiche plate sur le
microrupteur.
RD / BK
Figure 20
- +
BK
Le cas échéant, remettre la connexion de prise de courant
dans le boîtier de prise de courant (i).
Visser le boîtier de prise de courant (i) au support de prise de
courant (g) avec 3 vis à tôle (j). (Plusieurs positions sont pos-
sibles en sélectionnant les trous de fixation sur le support de
prise de courant et en faisant tourner le joint en caoutchouc.)
Poser le câble sans traction dans la décharge de traction (k)
et visser à fond avec les 2 vis à tôle. Selon la situation de
montage, le câble peut être passé hors du support de prise
de courant par un des trois évidements.
g
PT 4 x 10
Figure 21
Fixer la prise de courant de sécurité sur le capot du timon
(en plastique) de la caravane avec 4 vis, écrous et rondelles.
M4 x 16
(4 x)
Rondelle 4,3
(4 x)
Figure 22
Il est interdit de percer le châssis.
Il est également possible de fixer la prise de courant de sécu-
rité à l'aide des deux brides de serrage à vis tangente.
Figure 23
Poser les deux fils jusqu'à la commande (éventuellement les
raccourcir) et raccorder selon le schéma de connexion dans la
borne plate (D).
Vérifiez de nouveau la conformité du raccordement de tous
les câbles, leur fixation à l'aide des fixations fournies et l'im-
possibilité de tout frottement.
i
B 3,9 x 33
(3 x)
h
Écrou M4 (4 x)
j
k
