Kity MS305DB Originalanleitung Seite 23

plat sur le plateau avec cette scie.
• Cette scie a des butées d'onglet spéciales à 30° à
gauche et à droite et une butée de chanfrein à 33,9°
pour une moulure spéciale de plafond 1, c'est-à-dire
à 52° entre le dos de la moulure et la surface plate
supérieure qui s'attache au plafond, et à 38° entre le
dos de la moulure et la surface plate inférieure qui

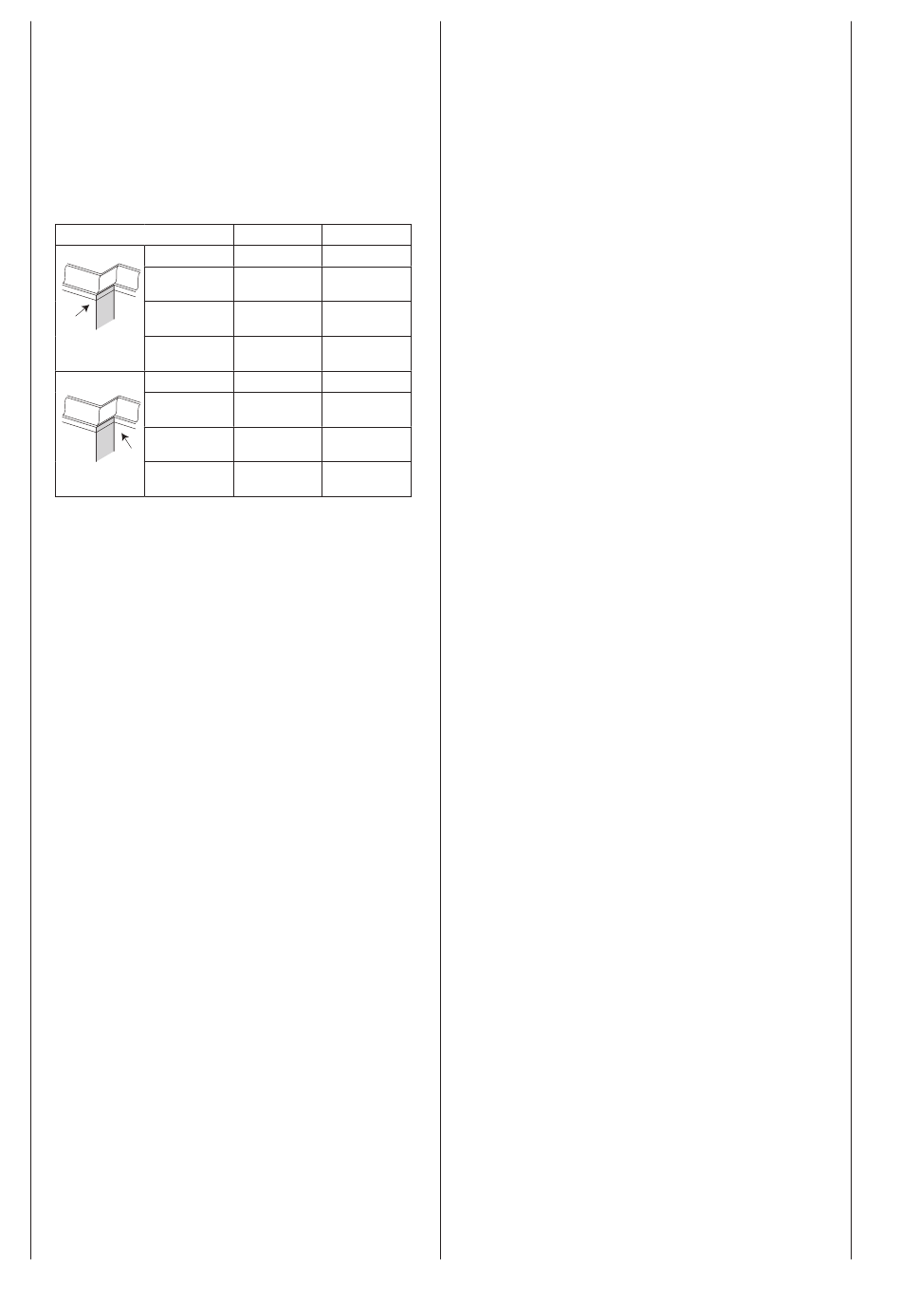

s'attache au mur. Voir le tableau suivant pour la coupe
des moulures de plafond.
Réglages
Coin intérieur Angle d'onglet
Angle de
chanfrein
Position de la
moulure
Coté fini
Coin extérieur Angle d'onglet
Angle de
chanfrein
Position de la
moulure
Coté fini
N. B.:
• Ces butées spéciales ne peuvent être utilisées qu'avec
une moulure de plafond de 45°.
• Comme les coins de la plupart des pièces ne font pas
un angle exact de 90°, un certain ajustement est néces-
saire. Toujours faire une coupe d'essai pour vérifier
les angles.
Coupe radiale
AttENtiON:
1. Ne jamais tirer vers soi la tête de coupe avec sa lame
en rotation pendant la coupe. La lame risque de chercher à
grimper sur la pièce à couper, provoquant le rebond de la
tête de coupe et de la lame.
2. Ne jamais abaisser la lame en mouvement avant d'avoir
tiré la tête de coupe vers l'avant de la scie.
• Débloquer le chariot 1 à l'aide de la manette de blo-
cage 2, pour que la tête de coupe puisse se déplacer
facilement (Fig. 6).
• Mettre la manette d'onglet et la tête de coupe à l'angle
d'onglet et à l'angle de chanfrein voulus (voir le mode
d'emploi pour les coupes d'onglet et de chanfrein).
• Saisir la poignée de la scie et tirer le chariot vers
l'avant jusqu'à ce que le centre de la lame soit au-des-
sus de la partie avant de la pièce à couper.
• Mettre la scie en marche puis abaisser le levier de blo-
cage du protège-lame pour abaisser la tête de coupe.
• Quand la scie atteint son plein régime, appuyer len-
tement sur la poignée de la scie pour commencer à
couper le bord d'attaque de la pièce.
• Déplacer lentement la poignée de la scie vers le guide
pour terminer la coupe.
• Relâcher la gachette et attendre que la lame ait fini de
tourner avant de relever la tête de coupe.
Réglage de profondeur normal (Fig. 6.1)
Position de la scie à 5 mm au-dessous du plateau de la
Coté gauche Coté droite
30° à droite 30° à gauche
33,9° 33,9°
Dessus contre le Dessous contre
guide le guide
Scier à gauche Scier à gauche
du trait du trait
30° left 30° left
33,9° 33,9°
Dessous contre Dessus contre le
le guide guide
Scier à droite Scier à droite
du trait du trait
table. (séparer les pièces à usiner).
Butée de profondeur (1) à mettre en place
La vis de butée (2) est en utilisation
la vis de réglage (3) n'a pas de fonction.
Réglage de profondeur amovible (Fig. 6.2)
Fonctionnement de la scie au-dessus du plateau de la
table. (Coupes couvertes)
Butée de profondeur (1) à mettre en place
Régler la vis de réglage (3) sur la position
souhaitée, fixer avec le contre-écrou (4).
Effectuer une coupe d'essai.
La vis de butée (2) n'est pas utilisée.
transport de la scie
• Desserrer la molette de blocage d'onglet et faire pivo-
ter le plateau vers la droite aussi loin qu'il peut aller.
Bloquer le plateau à un angle d'onglet de 45°.
• Pousser la tête de coupe en arrière, puis verrouiller
le chariot.
• Abaisser la tête de scie et enclencher la goupille de
sécurité.
• Transporter la scie par la poignée de transport incor-
porée et le côté du socle.
Changement de lame de scie Fig. 7.0-7.1-7.2-7.3-7.4
Attention : Avant de remplacer la lame de scie, vous devez
arrêter la machine et la débrancher, de sorte que vous
ne blessiez personne en cas de redémarrage accidentel
de la machine.
1 Mettez l'unité de scie en position de fonctionnement
transversal
2 Dévissez la vis cruciforme (B) dévissée et levez le
levier de guidage (A) (7.0)
3 Dévissez la vis cruciforme du bas (C) sur le protège-
lame (D). (7.1)
4
Déverrouillez le protège lame inférieur (7) en appuyant
sur le levier de serrage (3)(Fig.1)
5 Soulevez le protège-lame inférieur pour libérer la
lame de scie. (7.2)
6 Pressez le verrouillage de la lame de scie (E), tournez
la lame (8) jusqu'à ce que le verrou s'enclenche. (7.3)
7 Desserrez la vis de fixation de la lame de scie (F)
avec la clé fournie (G) (Attention, le filetage est à
gauche) (7.4)
8 Retirez la vis et l'ailette de la lame.
9 Retirez la lame de scie avec précaution.
Prudence ! Risque de coupure par lame
10 Avant le montage de la nouvelle lame de scie, nettoyez
l'intérieur et l'extérieur de l'ailette avec un chiffon.
11 Installez une nouvelle lame. Faites attention à la
bonne taille et au bon sens de rotation de la lame de
scie.
12 Mettez l'ailette extérieure et vissez fermement les vis.
13 Remontez et remettez à la bonne position le protège-
lame (D) et le levier de guidage (A).
Effectuez un test de fonctionnement avant le démarrage
23
