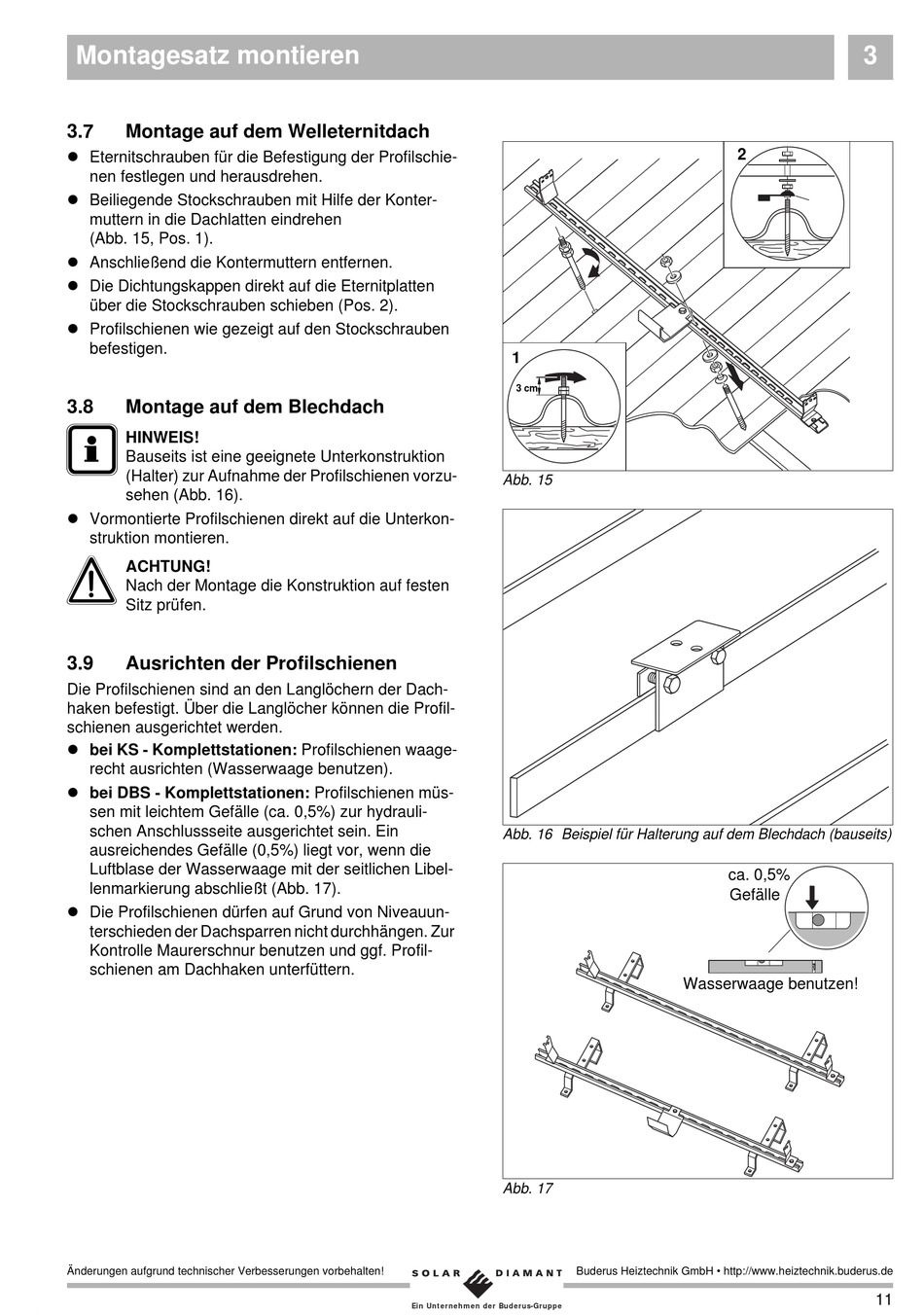

Montagesatz montieren
3.7
Montage auf dem Welleternitdach
l Eternitschrauben für die Befestigung der Profilschie-
nen festlegen und herausdrehen.
l Beiliegende Stockschrauben mit Hilfe der Konter-
muttern in die Dachlatten eindrehen
(Abb. 15, Pos. 1).
l Anschließend die Kontermuttern entfernen.
l Die Dichtungskappen direkt auf die Eternitplatten
über die Stockschrauben schieben (Pos. 2).
l Profilschienen wie gezeigt auf den Stockschrauben
befestigen.
3.8
Montage auf dem Blechdach
I HINWEIS!
Bauseits ist eine geeignete Unterkonstruktion
(Halter) zur Aufnahme der Profilschienen vorzu-
sehen (Abb. 16).
l Vormontierte Profilschienen direkt auf die Unterkon-
struktion montieren.
A ACHTUNG!
Nach der Montage die Konstruktion auf festen
Sitz prüfen.
3.9
Ausrichten der Profilschienen
Die Profilschienen sind an den Langlöchern der Dach-
haken befestigt. Über die Langlöcher können die Profil-
schienen ausgerichtet werden.
l bei KS - Komplettstationen: Profilschienen waage-
recht ausrichten (Wasserwaage benutzen).
l bei DBS - Komplettstationen: Profilschienen müs-
sen mit leichtem Gefälle (ca. 0,5%) zur hydrauli-
schen Anschlussseite ausgerichtet sein. Ein
ausreichendes Gefälle (0,5%) liegt vor, wenn die
Luftblase der Wasserwaage mit der seitlichen Libel-
lenmarkierung abschließt (Abb. 17).
l Die Profilschienen dürfen auf Grund von Niveauun-
terschieden der Dachsparren nicht durchhängen. Zur
Kontrolle Maurerschnur benutzen und ggf. Profil-
schienen am Dachhaken unterfüttern.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
1
3 cm
Abb. 15
Abb. 16 Beispiel für Halterung auf dem Blechdach (bauseits)
Abb. 17
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
Ein Unt er nehm en der Buderus-Gruppe
2
ca. 0,5%
Gefälle
Wasserwaage benutzen!
3
11
