Buderus SKR6.1R Installations- Und Wartungsanleitung

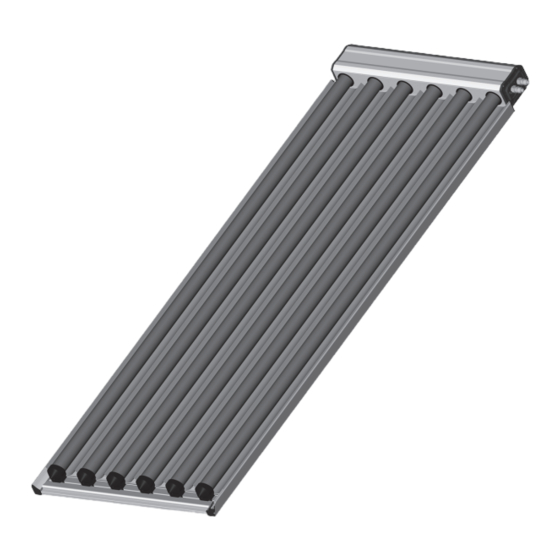

Vakuumröhrenkollektor/flachdachmontage
Vorschau ausblenden Andere Handbücher für SKR6.1R:
Inhaltsverzeichnis

Werbung

Quicklinks

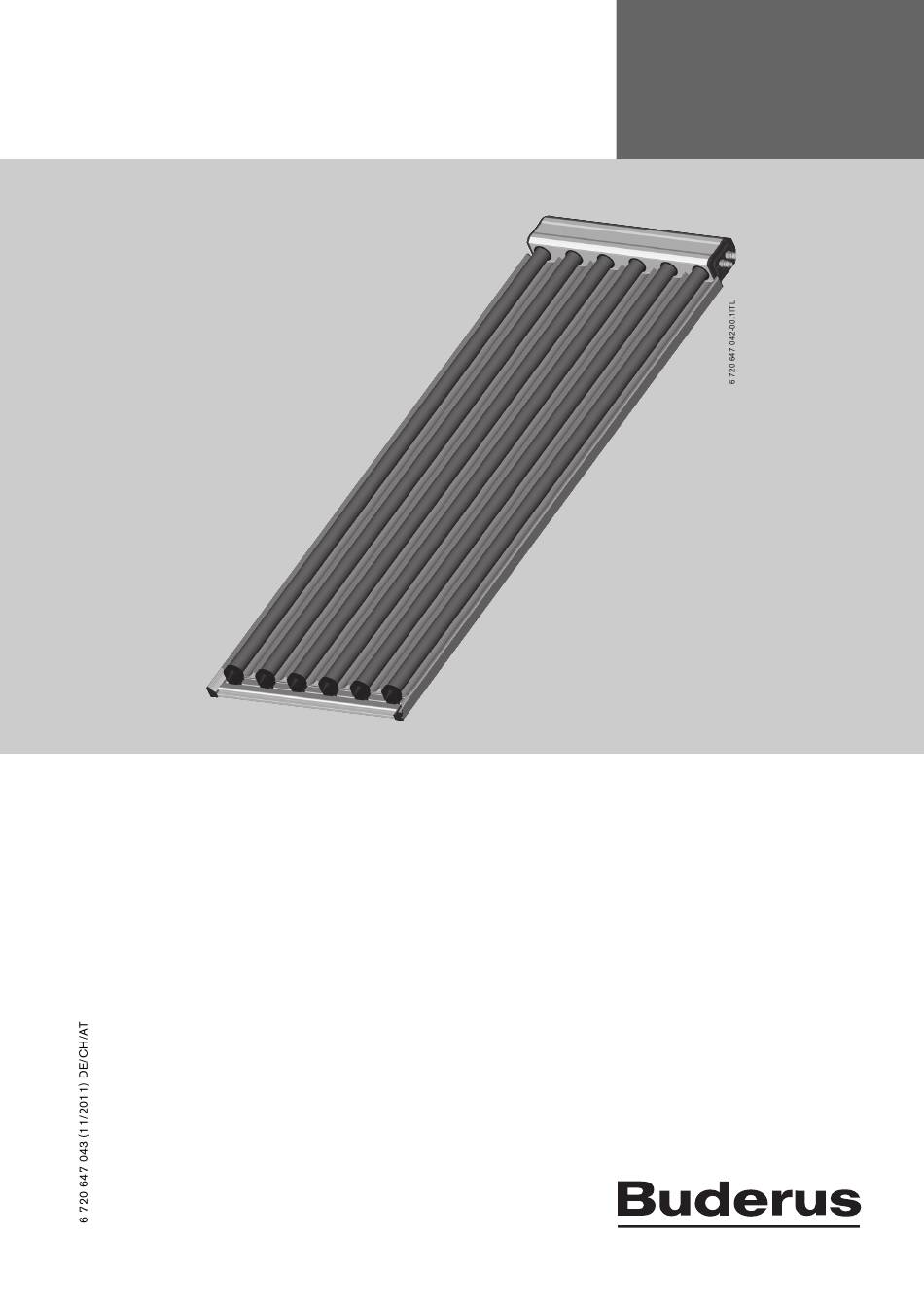

Installations- und
Wartungsanleitung
SKR6.1R, SKR12.1R
Flachdachmontage (30°, 45°)
Fassadenmontage (45°, 60°, 90°)
Vakuumröhren-
kollektor
Für das Fachhandwerk
Vor Montage und Wartung
sorgfältig lesen.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Buderus SKR6.1R

Inhaltszusammenfassung für Buderus SKR6.1R

  • Seite 1 Installations- und Vakuumröhren- kollektor Wartungsanleitung SKR6.1R, SKR12.1R Für das Fachhandwerk Vor Montage und Wartung Flachdachmontage (30°, 45°) sorgfältig lesen. Fassadenmontage (45°, 60°, 90°)

  • Seite 2: Inhaltsverzeichnis

    ......19 Schienen auf Haltebügel montieren ..20 SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 3: Symbolerklärung Und Sicherheitshinweise

    Benutzer weitergegeben werden muss. B Wenn keine personenunabhängige Absturzsicherung vorhanden ist, die persönliche Schutzkleidung oder Ausrüstung tragen. B Geeignete Maßnahmen zum Unfallschutz bei allen Arbeiten auf dem Dach treffen. B Unfallverhütungsvorschriften beachten. SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 4: Angaben Zum Produkt

    SKR6.1R = 6 Röhren (Typ SKR12.1R = Solarregler 12 Röhren) Sammelkasten CPC-Spiegel zur optimalen Nutzung der Sonnenstrahlen Rohre für Wärmeträgermedium Glas-Doppelröhren mit Vakuum zur optimalen Wärme- dämmung (Tausch einer Röhre möglich, ohne das System entleeren zu müssen) SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 5: Bestimmungsgemäßer Gebrauch

    Befüllen der Anlage durchführen (kein Wasser verwen- Die Konformitätserklärung kann beim Hersteller angefor- den, da Kollektoren nicht entleerbar sind). Auf einen dert werden (Adresse siehe Rückseite). Entlüfter oben auf dem Dach kann somit verzichtet wer- den. SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 6: Lieferumfang

    Tab. 2 Lieferumfang Winkelrahmen für einen Kollektor 6720646552-17.1ST Bild 6 Lieferumfang Montage-Set Pos. 1 Haltekralle oben/unten Pos. 2 Schiene Pos. 3 Set Hammerkopfschraube (inkl. Unterlegscheibe und Mutter M10) Tab. 4 Lieferumfang Montage-Set für einen Kollektor SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 7: Anschluss-Sets (Hydraulische Verbindung)

    Kollektoren pelrohr (Kupfer, 2x15 mm) an den Kollektor erhältlich. Pos. 2 Kollektor SKR6.1R/SKR12.1R bestehend aus: Vakuumröhren, CPC-Spiegel und Sammelkasten Tab. 7 Lieferumfang Kollektor 6 720 647 042-19.1ITL Bild 8 Lieferumfang Anschluss-Set Solar-Doppelrohr SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 8: Typschild

    1920 mm / Außen Ø / Innen Ø 47 mm / 37 mm Tab. 9 Technische Daten 6 720 647 042-15.1ITL Bild 10 Druckverluste der Kollektoren Druckverlustkurve für SKR12.1R Druckverlustkurve für SKR6.1R SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 9: Vorschriften

    – DIN EN 62305 Teil 3 / VDE 0185-305-3: Blitz- schutz, Schutz vor baulichen Anlagen und Personen 1) VOB: Verdingungsordnung für Bauleistungen, Teil C: Allgemeine technische Vertragsbedingungen für Bauleistungen (ADV) 2) Ausschreibungsbedingungen für Bauleistungen im Hochbau unter besonderer Berücksichtigung des Wohnhauses SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 10: Vor Der Montage

    Abstand zwischen den Kollektorreihen Bild 13 Mindestabstand vom Dachrand (Maß a); eine Der Mindestabstand zwischen den Kollektorreihen auf Formel anwenden, beide sind möglich dem Flachdach wird durch den Anstellwinkel des Kollek- tors bestimmt. SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 11 Bild 15 Aufstellfläche des Kollektorfeldes Anzahl Maß A Maß A Kollektoren SKR6.1R SKR12.1R 0,70 m 1,40 m 1,40 m 2,80 m 2,10 m 4,20 m 2,80 m 3,50 m 4,20 m Tab. 12 Platzbedarf SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 12: Hydraulischen Anschluss Planen

    6 720 647 042-03.1ITL Kollektorfühler (immer auf der Anschluss-Seite) Vorlaufrohr (zum Speicher) Bild 16 Einreihiger Anschluss Rücklaufrohr (vom Speicher) Absperrventil (Zubehör) Kollektorfühler (immer auf der Anschluss-Seite) Rückführungsbogen Vorlaufrohr (zum Speicher) Rücklaufrohr (vom Speicher) Rückführungsbogen SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 13: Allgemeine Hinweise Beachten

    Bild 19). Hierbei jedoch die Mindest- abstände zum Dachrand beachten ( Bild 13, Seite 10). • Beschattungen des Kollektorfeldes durch Nebenge- bäude, Bäume usw. vermeiden. 6720646552-12.1ST Bild 19 Ausrichtung des Kollektorfeldes an der Gebäu- deform SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 14: Betonplatten Zur Stabilisierung

    Windge- je Winkelrahmen) schwindig- Stau- keit druck SKR6.1R SKR12.1R bis 102 km/h 0,5 kN/m 47,5 kg 95 kg bis 129 km/h 0,8 kN/m 77,5 kg 155 kg Tab. 14 Gewicht der Betonplatten SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 15: Transport

    GEFAHR: Lebensgefahr durch unzurei- chend befestigte Kollektoren beim Trans- port. B Auf eine sichere Befestigung der Gurt- schlaufen achten. B Damit ein Schwingen vermieden wird, Windkräfte beachten und freihängenden Kollektor mit Seilen führen. SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 16: Montage Der Winkelrahmen

    Anstell- winkel α Maß D Maß E Maß G 30° SKR6.1R: 450 SKR12.1R: 800 45° SKR6.1R: 450 SKR12.1R: 800 Tab. 15 Abstände der Bohrungen (Maße in mm) 6720646552-05.1ST Bild 22 Winkelrahmen befestigen SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 17: Winkelrahmen An Die Fassade Montieren

    B Positionen der Bohrlöcher auf die Fassade übertragen Bild 23, Tabelle 16). 6720646552-15.1ST Bild 24 Winkelrahmen befestigen Dübel Stockschraube Unterlegplatte 100 x 30 mm 6720646552-14.1ST Unterlegscheibe Bild 23 Positionen der Bohrlöcher für die Winkelrah- SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 18: Montage Der Haltebügel

    Befestigungswand (des Un- tergrundes) vom Statiker prüfen lassen. Damit im Servicefall die Röhren demontiert werden können, lassen Sie unterhalb der Kol- lektoren einen Freiraum entsprechend der Kollektorlänge. 6720646203-25.1ST Bild 27 Haltebügel befestigen SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 19: Montage Der Schienen

    Bild 28 Haltekrallen und Schienen montieren, hier: Flachdachständer 45° (die Montage der Schienen und Haltekrallen für die Fassadenmontage erfolgt analog). Bei der 45° Fassadenmontage muss der obere Überstand auf ca. 160 mm eingestellt werden, sonst keine Montage möglich. SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 20: Schienen Auf Haltebügel Montieren

    Den sicheren Sitz der Hammerkopfschraube [4] prü- fen. 3. Schienen [3] auf Haltebügel legen und mit Hammer- kopfschrauben befestigen (Schlüssel SW17 verwen- den). 6720646552-19.3ST Bild 29 Haltekrallen und Schienen montieren Haltekralle oben Haltekralle unten Schiene Hammerkopfschraube SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 21: Montage Der Kollektoren

    Kollektorprofil komplett umgreifen. B Kollektor auf den Schienen so vermitteln, dass die Überstände rechts und links gleich sind. 6 720 647 042-21.1ITL Bild 31 Haltekrallen oben an Kollektor-Rückseite Haltekralle oben Kollektor-Rückseite mit Nut SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 22: Zweiten Kollektor Montieren

    B Am letzten Kollektor den Rückführungsbogen montie- ren ( Bild 38, Seite 25). B Haltekrallen oben mit Schlüssel SW17 festziehen Bild 30). VORSICHT: Verbrühungsgefahr durch nicht angezogene Verschraubungen. B Sämtliche Verschraubungen auf festen Sitz prüfen. SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 23: Verbindungsset Montieren (Zubehör)

    2. Abdeckblech von oben aufschieben und in Sammel- kastenrückseiten einrasten. 6720646203-42.1ST Bild 35 Kollektor unten: Stopfen tauschen 6 720 647 042-13.1ITL Bild 34 Kollektor oben am Sammelkasten: Dämmstück und Abdeckblech montieren SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 24: Hydraulischer Anschluss

    B. für den Anschluss an eine Solar- Pumpstation. 6 720 647 043-03.1ITL Bild 36 Verschraubung Anschlussrohre und Kollektor Klemmring 15 mm (bereits vormontiert) Winkelverschraubung mit Schlüsselfläche SW19 Klemmring 18 mm Überwurfmutter Rohrleitung bauseits, 18 mm SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 25 öffnen. Die Rohrleitung zwischen Kollektor und Aus- Beachten Sie die weiteren Hinweise zur dehnungsgefäß (AG) oder Sicherheitsventil Druckbefüllung in der Installationsanleitung darf nicht abgesperrt werden. der Solarstation sowie der Befüllstation. SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 26: Abschlussarbeiten

    1,0 bar plus 1,7 bar = 2,7 bar. B Im Außenbereich UV- und hochtemperaturbeständige Dämmung verwenden. B Bei Bedarf Vordruck des Ausdehnungsgefäßes korri- B Im Innenbereich hochtemperaturbeständige Dämmung gieren. verwenden. B Bei Bedarf Dämmungen vor Vogelfraß schützen. SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 27: Austausch Einzelner Röhren

    B Röhre etwas anheben und durch leichtes Drehen um die Längsachse gerade nach unten herausziehen. Wenn der Weg nicht ausreicht die Röhre he- rauszuziehen, kann das Rohr-Register bis zu 20° nach oben gebogen werden. SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 28: Umweltschutz/Entsorgung

    Zum Schutz der Umwelt setzen wir unter Berücksichti- gung wirtschaftlicher Gesichtspunkte bestmögliche Technik und Materialien ein. Entsorgung Nach Ende der Lebensdauer können die Kollektoren dem Hersteller zurückgegeben werden. Die Wertstoffe wer- den dann dem umweltverträglichsten Recyclingverfahren zugeführt. SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 29: Wartung/Inspektion

    Sichtprüfung der Rohrleitungsdämmung durchgeführt? Bemerkungen Das Kollektorfeld wurde gemäß dieser Installationsanleitung gewartet. Datum, Stem- Datum, Stem- Datum, Stem- pel, Unter- pel, Unter- pel, Unter- schrift schrift schrift Tab. 20 Inspektions- und Wartungsprotokoll SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 30 Notizen SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 31 Notizen SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten.
