Bringen Sie mit einem 13-mm-Bohrer (
mehrere der Bohrungen an den Ecken der durchgängigen
Linie auf der Schablone an, um die Montagefläche für das
Schneiden vorzubereiten.
4
Schneiden Sie mit einer Stichsäge die Montagefläche entlang
der Innenseite der durchgängigen Schablonenlinie aus.
5
Setzen Sie das Gerät in den Ausschnitt ein, um den Sitz zu
testen.
6
Passen Sie den Durchmesser des Ausschnitts bei Bedarf mit
Feile und Sandpapier an.
7
Heben Sie mit einem Hebelwerkzeug, beispielsweise einem
Stück Kunststoff oder einem Schraubendreher, vorsichtig die
Ecken des Klickrands an, um den Klickrand zu entfernen.
8
Vergewissern Sie sich, dass die Montagelöcher am Gerät auf
die Vorbohrungen der Schablone ausgerichtet sind.
9
Falls die Montagelöcher am Gerät nicht auf die
Vorbohrungen der Schablone ausgerichtet sind,
kennzeichnen Sie auf der Schablone neue Positionen für die
Vorbohrungen.
10
Bringen Sie mit einem 3,2-mm-Bohrer (
Vorbohrungen an.
11
Entfernen Sie die Schablone von der Montagefläche.
12
Setzen Sie das Gerät in die Halterung ein.
13

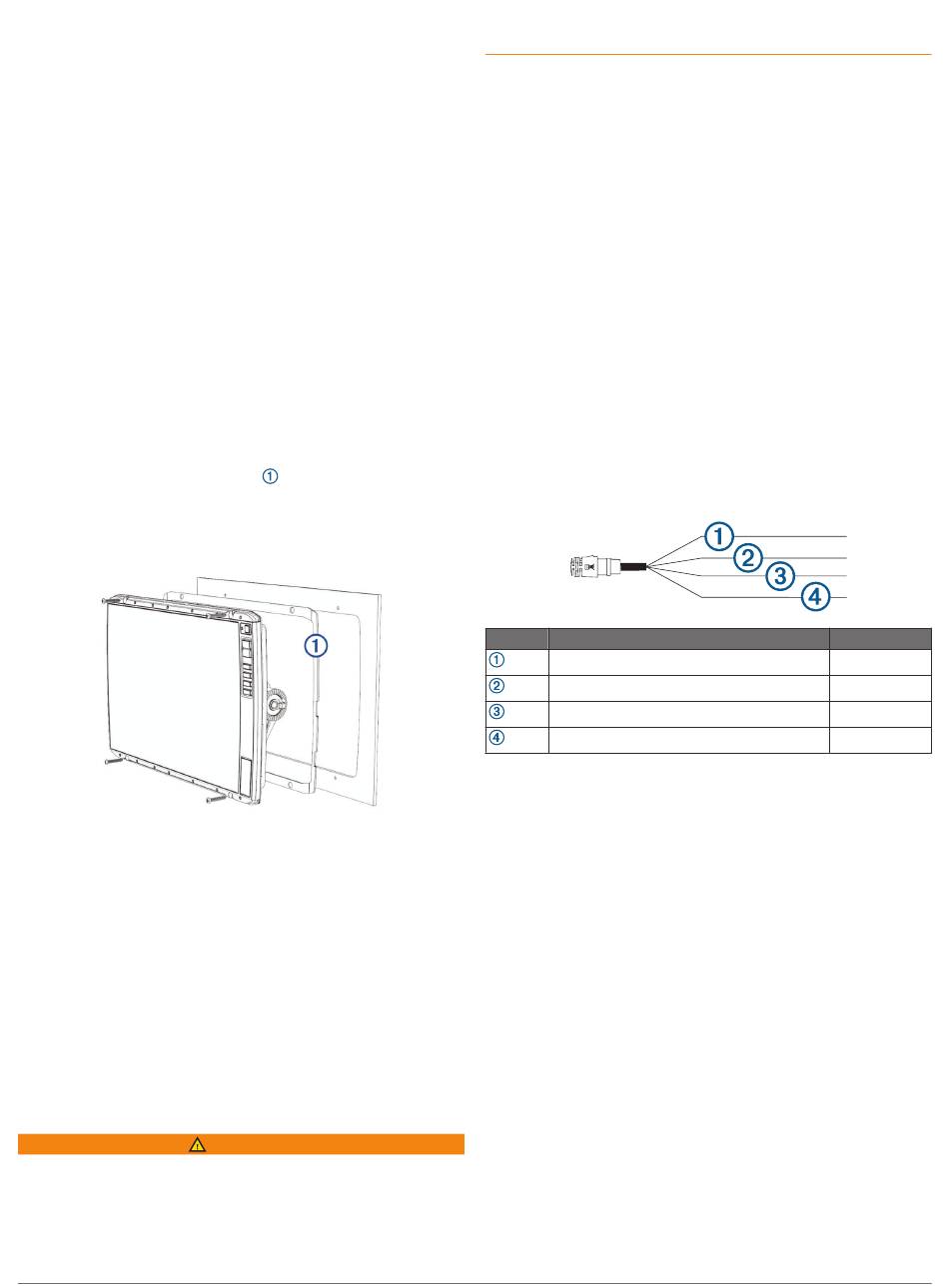

Bringen Sie die Gummidichtung
Geräts an.
Die Gummidichtung ist auf der Rückseite mit einem Klebefilm
versehen. Entfernen Sie die Schutzfolie, bevor Sie sie am
Gerät montieren.
14
Verbinden Sie alle erforderlichen Kabel, und drehen Sie die
Sicherungsringe im Uhrzeigersinn, um die Kabel an der
Halterung zu sichern, bevor Sie sie in den Ausschnitt
einsetzen.
TIPP: Verhindern Sie eine Korrosion der Metallkontakte,
indem Sie die nicht verwendeten Anschlüsse mit den
Schutzkappen abdecken.
15
Setzen Sie das Gerät in den Ausschnitt ein.
16
Sichern Sie das Gerät mit den mitgelieferten Schrauben an
der Montagefläche.
17
Montieren Sie den Klickrand, indem Sie ihn an den Ecken
des Geräts einrasten lassen.
Installieren der Kabel und Anschlüsse
Herstellen der Stromversorgung
Wenn Sie das Netzkabel anschließen, entfernen Sie nicht den
leitungsinternen Sicherungshalter. Vermeiden Sie mögliche
Verletzungen oder Produktschäden durch Feuer oder
Überhitzung, indem Sie darauf achten, dass die richtige
Sicherung eingesetzt ist (siehe technische Daten zum Produkt).
Darüber hinaus erlischt die Garantie des Produkts, wenn Sie
2
1
/
Zoll) eine oder
2
1
/
Zoll) die
8
an der Rückseite des
WARNUNG
das Netzkabel anschließen und nicht die richtige Sicherung
eingesetzt ist.
1
Führen Sie das Netzkabel zur Stromquelle und zum Gerät.
2
Verlängern Sie die Kabel bei Bedarf. Verwenden Sie dazu
Leitungen mit einem Querschnitt von mindestens 1.31 mm
(16 AWG).
3
Verbinden Sie die rote Leitung mit dem Pluspol (+) und die
schwarze Leitung mit dem Minuspol (-) der Batterie.
4
Verbinden Sie das Netzkabel mit dem Gerät, und drehen Sie
den Sicherungsring im Uhrzeigersinn, um ihn anzuziehen.
Kabelbaum
• Der Kabelbaum wird für NMEA
sowie zum Weitergeben von Routen und
Wegpunktinformationen.
• Über den Kabelbaum wird das Gerät mit der
Stromversorgung und mit NMEA 0183 Geräten verbunden.
• Das Gerät weist einen integrierten NMEA 0183 Anschluss
auf, der für die Verbindung mit NMEA 0183 kompatiblen
Geräten dient.
• Falls eine Verlängerung der Strom- und Masseleitungen
erforderlich ist, müssen Sie Leitungen mit einem Querschnitt
von mindestens 1.31 mm
• Falls eine Verlängerung der NMEA 0183 oder Alarmleitungen
erforderlich ist, müssen Sie Leitungen mit einem Querschnitt
2
von 0,33 mm
(AWG 22) verwenden.
Element Funktion der Leitung
Integrierter NMEA 0183 Eingang (Rx)
Integrierter NMEA 0183 Ausgang (Tx)
Masse (Stromversorgung und NMEA 0183)
Leistung
Anschließen des Geräts an einen Geber
Rufen Sie
www.garmin.com/transducers
sich an einen Garmin Händler vor Ort, um die für Ihre
Ansprüche geeignete Geberart zu ermitteln.
1
Folgen Sie den Anweisungen aus dem Lieferumfang des
Gebers, um das Gerät ordnungsgemäß auf dem Schiff zu
montieren.
2
Verlegen Sie das Geberkabel zur Rückseite des Geräts.
Achten Sie dabei darauf, ausreichend Abstand zu
elektronischen Störquellen einzuhalten.
3
Verbinden Sie das Geberkabel mit dem entsprechenden
Anschluss an der Halterung.
Einsetzen des Geräts in die Halterung
Nachdem die Kabel mit der Halterung verbunden wurden,
können Sie das Gerät schnell in die Halterung einsetzen.
1
Setzen Sie die Unterseite des Geräts in die Unterseite der
Halterung ein.
2
Kippen Sie die Oberseite des Geräts in Richtung der
Halterung.
®
0183 Geräte verwendet
2
(16 AWG) verwenden.
Leitungsfarbe
Braun
Blau
Schwarz
Rot
auf, oder wenden Sie
2
