2.3.3. Vorbereitung des Sensors

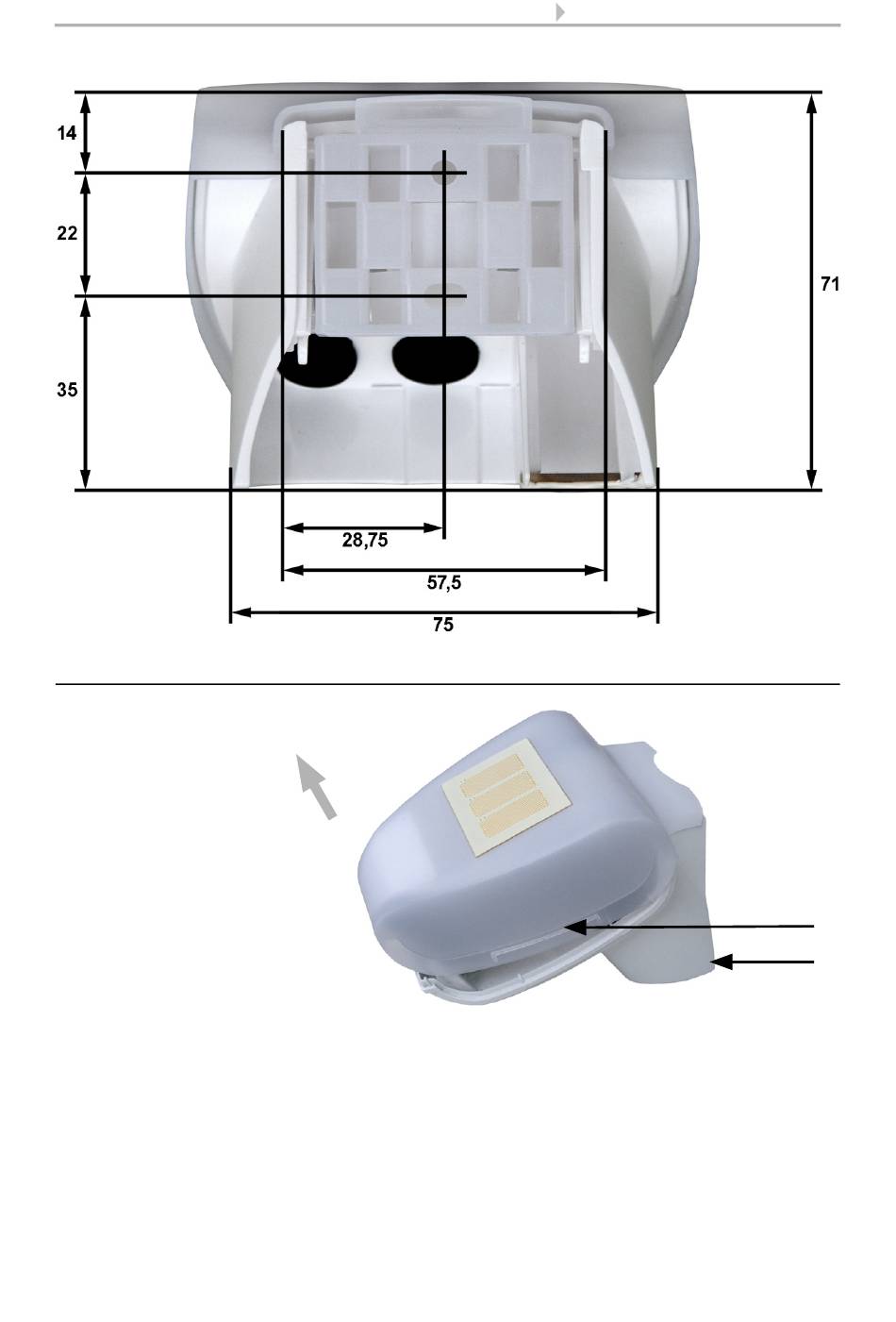

Deckel entrasten und
nach oben abnehmen
Abb. 11
1
Rasten des Deckels
2
Gehäuse-Unterteil
Der Deckel der Wetterstation mit dem Regensensor ist am unteren Rand rechts und
links eingerastet (siehe Abb.). Nehmen Sie den Deckel von der Wetterstation ab. Gehen
sie sorgfältig vor, um die Kabelverbindung zwischen der Platine im Unterteil und
dem Regensensor im Deckel nicht abzureißen (Kabel mit Stecker).
Führen Sie das Anschlusskabel durch die Gummidichtung an der Unterseite der Wett-
erstation und schließen Sie Spannung und Datenkabel an die dafür vorgesehenen
Klemmen an. Der Anschluss erfolgt mit handelsüblichem Telefonkabel (J-Y(ST)Y 2 × 2
× 0,8).
Wetterstation P03/3-RS485 basic • Stand: 09.06.2016 • Technische Änderungen und Irrtümer vorbehalten.
7
Installation und Inbetriebnahme
