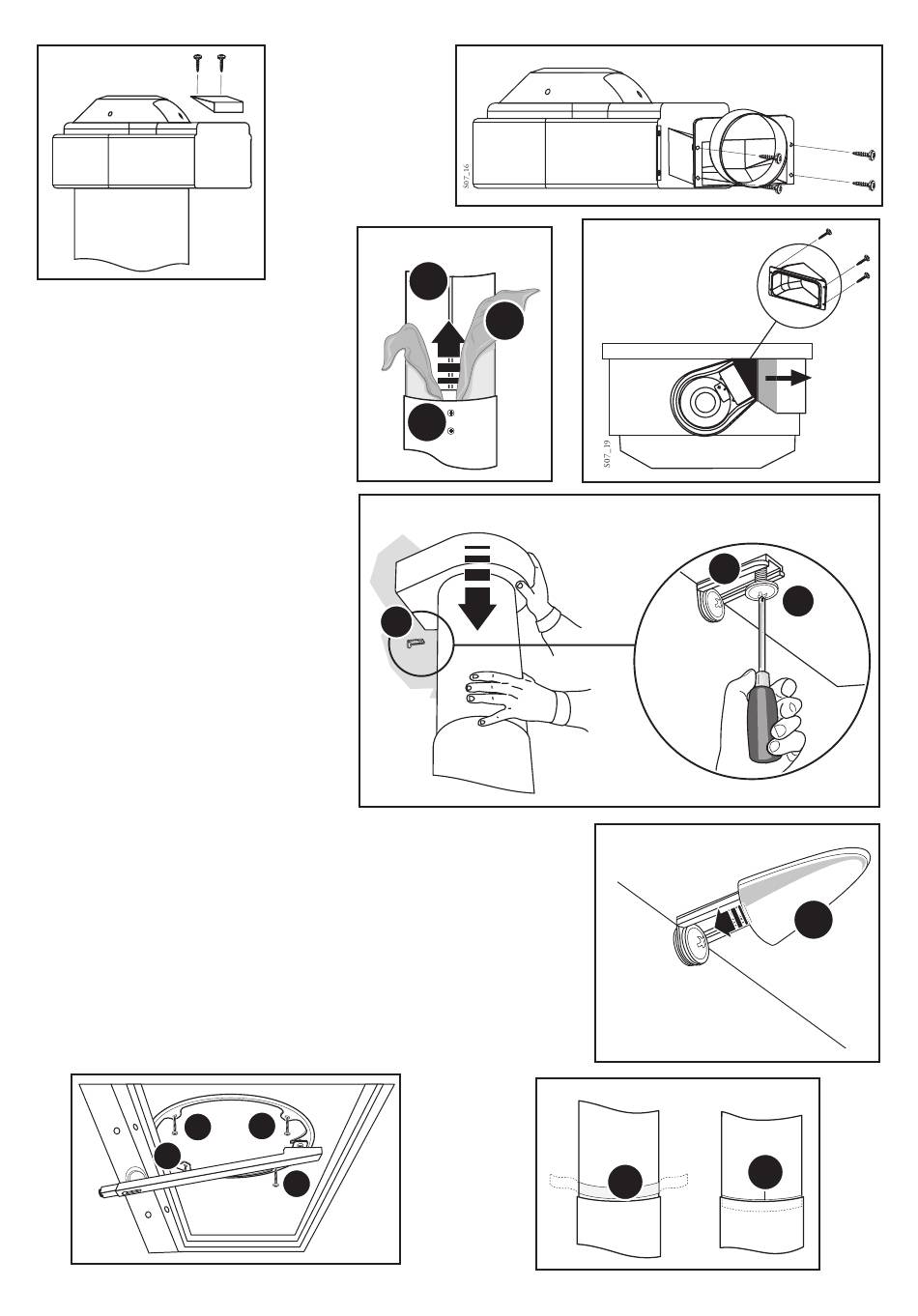

Montare la flangia F Ø120 o 150
mm (fig. 18), rimontare il tappo.
• Uscita dell'aria laterale destra o
sinistra (fig. 4a-b).
- Togliere le quattro viti che fissano
la cornice in plastica come indicato
in fig. 16.
- Montare il raccordo R (fig. 19) e
riavvitare le quattro viti tolte
precedentemente.
3 - Fissaggio del camino
a) Allentare le viti M che fissano le
due parti del camino ed estrarre quasi
completamente la parte interna I
(fig. 20). Rimuovere la pellicola
protettiva P.
b) Appoggiare la parte inferiore del
camino nel suo alloggiamento sulla
sommità della cappa. Abbassare il
gruppo aspiratore fino alla staffetta S
e fissarlo con la vite H in dotazione (fig. 21). Montare il coperchio
D (in dotazione) sulla staffetta S (fig. 22).
c) Fissare il camino A al corpo cappa C con quattro viti in
dotazione (fig. 23).
d) Inserire la guarnizione trasparente Q (in dotazione), in modo da
eliminare il gioco tra le due parti del camino (fig. 24). Serrare le
viti M.
e) Rimuovere l'asta di sostegno B.
