Ariston HDM 9 IX Handbuch Für Installation, Bedienung Und Wartung Seite 51

6
O

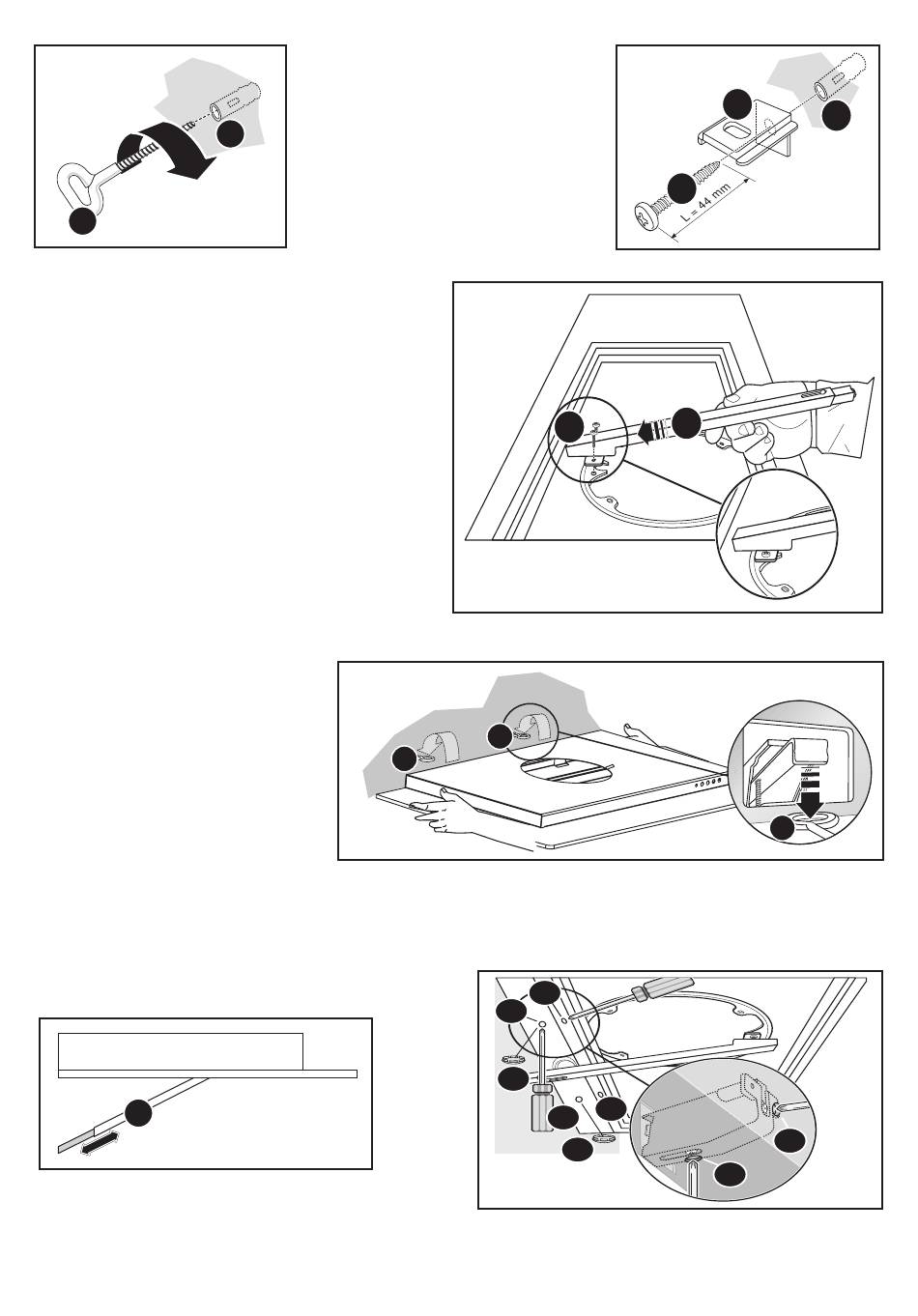

3 - Montaje del cuerpo de la campana C en la
pared
a) Quitar la rejilla inferior y el filtro de carbón
activo si está presente (ver párrafo
Mantenimiento).
b) Montar la barra de soporte B usando los dos
tornillos K (3,5 x 9,5) incluidos en el suministro
(fig. 8).
c) Enganchar el cuerpo de la campana C en los
ojetes O fijados en los orificios 1 (fig. 9).
d) Regular la barra de soporte B de manera que
quede contra la pared (fig. 10).
e) Regulación del equilibrio (fig. 11). La
campana tiene en la parte posterior dos
enganches ajustables, para regular
el equilibrio; operar de la siguiente
manera:
- Hacer girar los tornillos L hasta hacer
coincidir los tornillos N con los
orificios de acceso inferiores.
- Hacer girar los tornillos N para
regular la posición vertical y
horizontal de la campana.
- Apretar los tornillos L para bloquear la campana contra la pared.
- Introducir en los orificios de acceso los tornillos N, los tapones T incluidos en el suministro.
B
2 - Montaje de los elementos de
fijación
a) Introducir los tarugos en dotación en
1
los orificios 1 y 2.
b) Montar los ojetes O (fig. 6).
c) Fijar la abrazadera S en el orificio 2
usando el tornillo V en dotación
A08_06
(fig. 7).
9
O
S28_09
S28_10
10
8
K
A08_08
O
L
N
T
L
N
T
A08_11
51
7
S
V
B
O
L
N
2
A08_07
11
