Inhaltszusammenfassung für Stoll ProfiLine FS

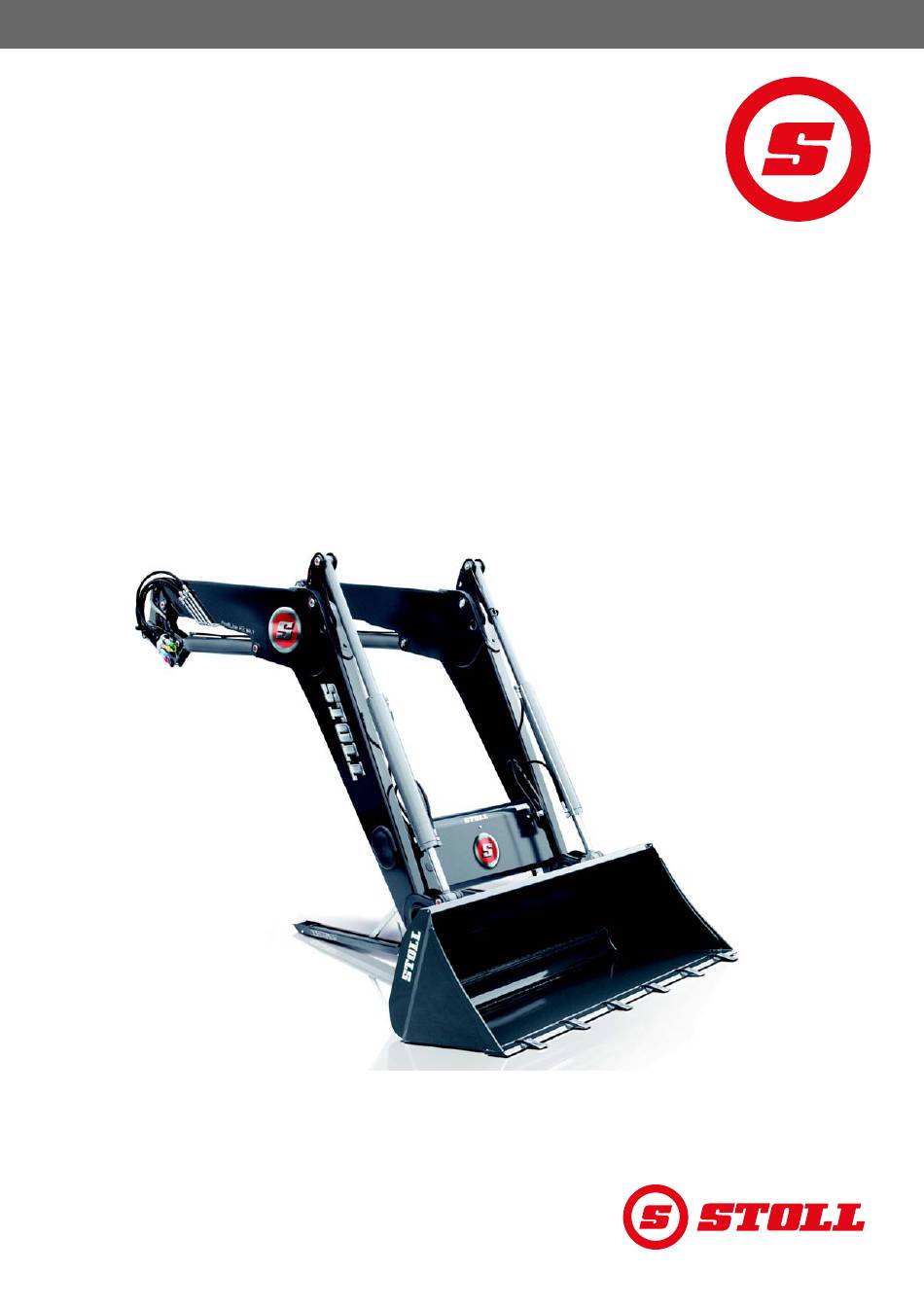

- Seite 1 Betriebsanleitung Frontlader ProfiLine Typ FS, FS-Eilgang, FZ, FZ-L Stand: 12/2018 3457400 B58FZS 0000000078 DE 003...
- Seite 2 Copyright © Wilhelm STOLL Maschinenfabrik GmbH Das Vervielfältigen dieser Anleitung, sowohl komplett als auch auszugsweise, ist nur mit Genehmigung der Wilhelm STOLL Maschinenfabrik GmbH gestattet. Zuwiderhandlungen verpflichten zu Schadenersatz und können strafrechtliche Folgen haben. Die Originalanleitung ist in deutscher Sprache verfasst.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Zu dieser Betriebsanleitung ..........5 1.1 Dokumentationsübersicht. - Seite 4 6.1.3 STOLL Base Control ........
- Seite 5 6.5.2 Werkzeuge mit mechanischer Werkzeug-Verriegelung an Skid-Steer- Wechselrahmen aufnehmen ......... 85 6.5.3 Werkzeuge mit hydraulischer Werkzeug-Verriegelung aufnehmen .
-
Seite 6: Zu Dieser Betriebsanleitung
Falls eine Anleitung fehlt oder in einer anderen Sprache benötigt wird: Anleitung über Händler bestellen. Anleitung kostenlos im Internet herunterladen unter www.stoll-germany.com. Montageanleitung des Frontlader-Anbausatzes Die Montage des Anbausatzes sowie der hydraulischen und elektrischen Ausrüstung darf ausschließlich durch eine autorisierte Fachwerkstatt erfolgen. -
Seite 7: Gebrauch Und Zweck Der Betriebsanleitung
Frontladers sichern bzw. erhöhen. Vor Inbetriebnahme des Frontladers muss die Betriebsanleitung gelesen und verstanden werden. Für eine bessere Lesbarkeit wird die Wilhelm STOLL Maschinenfabrik GmbH folgend als „STOLL“ bezeichnet. Die Betriebsanleitung ist speziell für die Frontlader-Baureihe zusammengestellt, sie kann daher speziell für den Traktor angepasste Ausrüstungen nur bedingt berücksichtigen. -
Seite 8: Mitgeltende Unterlagen
ZU DIESER BETRIEBSANLEITUNG Mitgeltende Unterlagen In Verbindung mit dieser Betriebsanleitung sind folgende weitere Unterlagen gültig: Betriebsanleitung des Traktors Betriebsanleitung der entsprechenden Werkzeuge Montageanleitung des entsprechenden Anbausatzes und der Frontlader-Zusatzausrüstungen Beachten Sie im Umgang mit dem Frontlader und bei allen Servicearbeiten zusätzlich: ... -
Seite 9: Nomenklatur Der Fußzeile
ZU DIESER BETRIEBSANLEITUNG Außerdem werden stilisierte Strichzeichnungen verwendet. Für ein besseres Verständnis sind einige Abbildungen beispielhaft, vereinfacht oder dienen der besseren Darstellung und Erklärung mit ausgebauten Teilen. Folgendes beachten: Eine Demontage ist für die jeweilige Beschreibung nicht immer zwingend notwendig. ... -
Seite 10: Sicherheit
Warnsymbolen wie folgt dargestellt: ⚠ GEFAHR Unmittelbare Lebensgefahr oder schwere Verletzungen. ⚠ WARNUNG Mögliche Lebensgefahr oder schwere Verletzungen. ⚠ VORSICHT Mögliche leichte Verletzungen. HINWEIS Schäden am Gerät oder an der Umgebung. EG-Konformität STOLL Frontlader entsprechen der Maschinenrichtlinie 2006/42/EG. B58FZS 0000000078 DE 003... -
Seite 11: Bestimmungsgemäße Verwendung
Anbau an Traktoren mit dem von STOLL freigegebenen Frontlader-Anbausatz (siehe 3.4 Befestigung am Traktor), den Einsatz mit von STOLL vorgesehenen Arbeitswerkzeugen, die für die jeweiligen Ladearbeiten geeignet sind (siehe 6.5 Werkzeuge aufnehmen und ablegen und Betriebsanleitung des Werkzeuges), ... -
Seite 12: Grundsätzliche Sicherheitshinweise
SICHERHEIT Grundsätzliche Sicherheitshinweise Grundsätzliche Sicherheitshinweise fassen alle Maßnahmen zur Sicherheit thematisch zusammen und gelten jederzeit. Zusätzlich stehen die Hinweise als Warnhinweise an den entsprechenden Stellen in dieser Betriebsanleitung. Grundlegende Gefährdungen Es besteht Lebensgefahr, wenn Personen mit dem Frontlader gehoben oder befördert werden. -
Seite 13: Elektrische Gefährdungen
SICHERHEIT Hydraulische Gefährdungen Es besteht Verletzungsgefahr durch austretendes Hydrauliköl unter hohem Druck. Sicherheitsaufkleber an der Maschine beachten. Hydraulikkupplungen und -leitungen vor dem Lösen auf Leckagen kontrollieren. Bei Traktoren ohne geschlossene Fahrerkabine Spritzschutzschläuche montieren. Es besteht Quetschgefahr, wenn sich Maschinenteile durch Lufteinschluss im Hydrauliksystem unkontrolliert bewegen. - Seite 14 SICHERHEIT Gefährdungen bei Verpackung und Transport Es besteht Verletzungsgefahr durch Quetschen, Stoßen oder Einklemmen, wenn der Frontlader umstürzt oder kippt bzw. vom Hebemittel abfällt. Bei allen Vorbereitungsarbeiten immer auf Standsicherheit achten. Helfende Personen aus dem unmittelbaren Gefahrenbereich unter dem Frontlader verweisen.
-
Seite 15: Gefährdungen Bei Aushubarbeiten
SICHERHEIT Gefährdungen beim Aufnehmen und Ablegen von Werkzeugen Es besteht schwere Verletzungs- und Lebensgefahr durch Absturz von Werkzeugen oder durch unkontrolliertes Absenken des Frontladers, wenn ungeeignete Werkzeuge verwendet oder die verwendeten Werkzeuge überlastet werden. Werkzeuge vor der Benutzung auf Eignung prüfen. ... - Seite 16 SICHERHEIT Gefährdungen beim Betrieb des Frontladers Es besteht schwere Verletzungs- bzw. Lebensgefahr durch Umkippen des Traktors bei Arbeiten am Hang, bei Kurvenfahrten, bei zu geringer Belastung der Hinterachse und bei schrägem Anfahren des Ladeguts. Die Gefahr erhöht sich bei hoch angehobenem Frontlader aufgrund der erhöhten Schwerpunktlage.
- Seite 17 SICHERHEIT Gefährdungen durch herabfallende Last Es besteht Lebensgefahr durch angehobene Lasten, die auf den Fahrersitz stürzen können. Das Anheben von Paletten oder Ballen oberhalb der Fahrerkabine und das Arbeiten am Hang erhöhen das Risiko. Auch die gängigen Schutzsysteme (Umsturzschutzvorrichtung ROPS, Schutzaufbau gegen herabfallende Gegenstände FOPS) bieten keinen vollständig ausreichenden Schutz.
-
Seite 18: Gefahrenbereiche
SICHERHEIT Gefahrenbereiche An und um den Frontlader gibt es folgende Bereiche mit erhöhter Gefährdung der Sicherheit des Bedieners oder der Sicherheit anderer Personen: B081 Abb. 3 Draufsicht (von oben) Legende Arbeitsbereich (gelb) Äußerer Gefahrenbereich (orange schraffiert) Innerer Gefahrenbereich (rot) Gefahrenbereich Beschreibung Gefährdungen ... -
Seite 19: Sicherheitsaufkleber
SICHERHEIT 2.10 Sicherheitsaufkleber Sicherheitsaufkleber warnen vor Gefährdungen an Gefahrenstellen und sind wichtiger Bestandteil der Sicherheitsausrüstung des Frontladers. Verschmutzte Sicherheitsaufkleber reinigen. Beschädigte oder unkenntliche Sicherheitsaufkleber ersetzen (siehe 10.1 Ersatzteile). Ggf. neue Ersatzteile mit entsprechenden Sicherheitsaufklebern versehen. Position der Sicherheitsaufkleber am Frontlader B06S Abb. -
Seite 20: Beschreibung Der Sicherheitsaufkleber
SICHERHEIT Beschreibung der Sicherheitsaufkleber Nummerierung entspricht Positionen Frontlader (siehe Position Sicherheitsaufkleber am Frontlader). 3441830b 3449070c B07A Abb. 5 Sicherheitsaufkleber Position 1-5 B58FZS 0000000078 DE 003... - Seite 21 SICHERHEIT Position Beschreibung Alle Befestigungsschrauben am Anbausatz nach den ersten 5 Betriebsstunden nachziehen. Ausreichend Abstand zu elektrischen Leitungen halten. Nicht mehrere Lasten übereinanderstapeln. Nur geeignete Werkzeuge verwenden, um Herabfallen der Last zu verhindern. Erhöhte Kippgefahr bei angehobenem Frontlader. Nicht unterhalb des angehobenen Frontladers aufhalten. Keine Personen mit dem Frontlader anheben oder befördern.
- Seite 22 SICHERHEIT B07B Abb. 6 Sicherheitsaufkleber Position 6-14 B58FZS 0000000078 DE 003...
- Seite 23 SICHERHEIT Position Beschreibung Anleitung zum Anbau des Frontladers. Anleitung zum Abbau des Frontladers. Frontlader senkt sich beim Einschalten des Comfort-Drive ab. Hebelstellung zum Einschalten des Comfort-Drive. Hebelstellung zum Ausschalten des Comfort-Drive. Aufnahmepunkte für den Krantransport des Frontladers. Kennzeichnung der verriegelten Position der mechanischen Werkzeug-Verriegelung. Vorsicht bei der Verwendung der hydraulischen Werkzeug-Verriegelung und Personen im Umfeld des Frontladers.
-
Seite 24: Personalanforderungen
SICHERHEIT 2.11 Personalanforderungen In der Betriebsanleitung werden folgende Personen unterschieden: Betreiber Fachpersonal Fachhandwerker Alle Personengruppen müssen die Betriebsanleitung gelesen und verstanden haben. Die Tabelle listet die weiteren jeweiligen Qualifikationen bzw. Zuständigkeiten auf. Personal Qualifikation/Verantwortung Betreiber ist verantwortlich für den ordnungsgemäßen Betrieb des Frontladers ... -
Seite 25: Verhalten Im Notfall
SICHERHEIT 2.12 Verhalten im Notfall Folgende Maßnahmen einleiten, um im Notfall weiteren Schaden zu vermeiden: (1) Unfallstelle ordnungsgemäß absichern. (2) Erste Hilfe leisten (falls notwendig). (3) Rettungskräfte anrufen, kurz und sachlich die Situation beschreiben. Auf Rückfragen warten. (4) Arbeitgeber bzw. Betreiber informieren. 2.12.1 Verhalten beim Kippen oder Umstürzen des Traktors ... -
Seite 26: Aufbau
AUFBAU Aufbau Aufbau Frontlader FS Frontlader FS setzen sich aus folgenden Hauptkomponenten zusammen: B065 Abb. 7 Frontlader FS B58FZS 0000000078 DE 003... - Seite 27 AUFBAU Legende Säulen (Einfahrsystem) Schwinge (Grundrahmen) Heben-Zylinder: Hydraulik-Zylinder für Heben und Senken Oberer Halter der Sichtanzeige für Werkzeugstellung Werkzeug-Zylinder: Hydraulik-Zylinder für Schütten und Schöpfen (Differentialzylinder) Abstellstützen Typenschild Hebelmechanik Schütten/Schöpfen Euro-Wechselrahmen (Werkzeugaufnahme) Werkzeug-Verriegelung Abdeckung für Hydraulik- und Elektrikverteilung und Zusatzausrüstungen Frontlader-Verriegelung Kupplungshalter Hydraulikkupplungen für 3.
-
Seite 28: Aufbau Frontlader Fz
AUFBAU Aufbau Frontlader FZ Frontlader FZ besitzen zusätzlich eine Parallelführung und setzen sich aus folgenden Hauptkomponenten zusammen: B064 Abb. 8 Frontlader FZ B58FZS 0000000078 DE 003... - Seite 29 AUFBAU Legende Säulen (Einfahrsystem) Schwinge (Grundrahmen) Heben-Zylinder: Hydraulik-Zylinder für Heben und Senken Umlenkdreieck der Parallelführung Sichtanzeige für Werkzeugstellung Werkzeug-Zylinder: Hydraulik-Zylinder für Schütten und Schöpfen (Gleichlaufzylinder) Abstellstützen Typenschild Hebelmechanik Schütten/Schöpfen Euro-Wechselrahmen (Werkzeugaufnahme) Werkzeug-Verriegelung Abdeckung für Hydraulik- und Elektrikverteilung und Zusatzausrüstungen Frontlader-Verriegelung Kupplungshalter Steuerstange der Parallelführung Hydraulikkupplungen für 3.
-
Seite 30: Ausstattungsvarianten
AUFBAU Ausstattungsvarianten Die Tabelle zeigt die unterschiedlichen Ausstattungsvarianten für Frontlader FS und FZ: Ausstattung Frontlader FS-Eilgang FZ-L Grundausstattung Parallelführung (mechanisch) ─ ─ ● ● Wechselrahmen Euro ● ● ● ● ○ ○ ○ ○ Skid-Steer ○ ○ ○ ○ Kombirahmen Euro-MX ○... -
Seite 31: Befestigung Am Traktor
AUFBAU Befestigung am Traktor Über den Anbausatz wird der Frontlader am Traktor befestigt. Der Anbausatz setzt sich aus den folgenden Komponenten zusammen: B06E Abb. 9 Anbausatz für Traktor Legende Frontschutz links und rechts Anbauteile links und rechts Aufnahmen/Fanghaken Die Bauteile verbleiben fest montiert am Traktor. Sie können je nach Traktormodell unterschiedlich aussehen. -
Seite 32: Wechselrahmen
AUFBAU Wechselrahmen Der Wechselrahmen ist fester Bestandteil des Frontladers. Die unterschiedlichen Typen sind konzipiert und angepasst für die Aufnahme genormter Werkzeuge dieses Typs. Grundsätzlich sind für die Frontlader FS und FZ 8 bis 80.1 folgende Wechselrahmen verfügbar: Euro-Wechselrahmen SMS-Wechselrahmen ... -
Seite 33: Sms-Wechselrahmen
AUFBAU 3.5.2 SMS-Wechselrahmen Diese Wechselrahmen werden an Frontladern FS und FZ 8 bis 80.1 verbaut. Das Werkzeug wird an der oberen Querstrebe eingehängt und durch die Verriegelung gesichert. Die Funktionsweise ähnelt der des Euro- Wechselrahmens. B06J Abb. 11 SMS-Wechselrahmen Legende Obere Querstrebe Verriegelung 3.5.3... -
Seite 34: Kombi-Wechselrahmen Euro-Alö3
AUFBAU 3.5.4 Kombi-Wechselrahmen Euro-Alö3 Diese Wechselrahmen werden an Frontladern FS und FZ 8 bis 80.1 verbaut. Sie sind für die Aufnahme von Werkzeugen nach Euro-Standard als auch nach Alö3-Standard vorgesehen. Euro-Werkzeuge werden an den äußeren Bolzen eingehängt. Alö3-Werkzeuge werden am inneren Bolzen eingehängt. -
Seite 35: Skid-Steer-Wechselrahmen
AUFBAU 3.5.6 Skid-Steer-Wechselrahmen Diese Wechselrahmen werden an Frontladern FS und FZ 8 bis 20 verbaut. Sie sind für die Aufnahme von Werkzeugen nach Skid-Steer-Standard vorgesehen. Über die Verriegelungshaken wird das Werkzeug mit Hilfe der Hebel befestigt. B076 Abb. 15 Skid-Steer-Wechselrahmen Legende Hebel Verriegelungshaken... -
Seite 36: Hydraulikleitungen
AUFBAU Hydraulikleitungen ⚠ VORSICHT Verletzungsgefahr durch austretendes Hydrauliköl! Wenn die Hydraulikleitungen vor den Kupplungsvorgängen nicht drucklos geschaltet werden, kann Öl herausspritzen und dabei die Haut oder andere Körperteile (z. B. Augen) verletzen. Hydraulik vor allen Kupplungsvorgängen immer drucklos schalten. ... -
Seite 37: Mehrfachkupplung Hydro-Fix
AUFBAU 3.7.2 Mehrfachkupplung Hydro-Fix Optional kann der Frontlader mit der Hydro-Fix- Kupplung ausgestattet sein. Diese ermöglicht das gleichzeitige Verbinden aller Hydraulikleitungen mit den Kupplungen. Das Hydro-Fix-Oberteil befindet sich an den Hydraulikleitungen des Frontladers. Das Hydro- Fix-Unterteil befindet sich am rechten Anbauteil für den Traktor. -
Seite 38: Funktionen
FUNKTIONEN Funktionen Werkzeug-Verriegelung 4.1.1 Mechanische Werkzeug-Verriegelung Euro-, SMS- und Kombi-Wechselrahmen ⚠ WARNUNG Verletzungsgefahr durch herabfallendes Werkzeug! Bei geöffneter oder nicht korrekt verriegelter Werkzeug-Verriegelung kann das Werkzeug herabfallen. Dabei können Personen im Umkreis schwer verletzt werden. Werkzeug-Verriegelung nur dann betätigen, wenn das Werkzeug auf dem Boden oder einer sicheren Ablage abgesetzt ist. - Seite 39 FUNKTIONEN Die mechanische Werkzeug-Verriegelung an Euro-, SMS- und Kombi-Wechselrahmen erfolgt per Hand. Das Werkzeug wird mit seinen Haken an der oberen Querstrebe am Wechselrahmen eingehängt. Unten liegt das Werkzeug an der unteren Querstrebe an. Die beiden Ösen des Werkzeuges ragen dabei in die Aufnahmen des Wechselrahmens.
-
Seite 40: Hydraulische Werkzeug-Verriegelung Hydro-Lock
Bei unsachgemäßer Installation oder Bedienung kann das Werkzeug herabfallen. Dadurch können Personen im Umkreis schwer verletzt werden. Hydraulische Werkzeug-Verriegelung nur von Fachwerkstatt einbauen lassen. Nur von STOLL vorgesehenen Schalter verwenden. Werkzeug auf dem Boden oder einer sicheren Ablage absetzen, bevor die Werkzeug-Verriegelung- Funktion verwendet wird. -
Seite 41: Grundfunktionen
FUNKTIONEN Grundfunktionen ⚠ GEFAHR Lebensgefahr durch herabfallende Last bei Frontladern ohne Parallelführung! Bei Frontladern ohne Parallelführung neigt sich das Werkzeug beim Heben nach hinten. Dadurch kann die Last auf den Fahrer fallen und diesen lebensgefährlich verletzen. Ladung während des Hebens beobachten. Ladungen nicht bei der Rückwärtsfahrt heben. ... - Seite 42 FUNKTIONEN Senken Die 2 Heben-Zylinder werden eingefahren und senken so die Schwinge und das Werkzeug ab. Ohne Parallelführung bleibt der Winkel zwischen Schwinge und Werkzeug gleich, sodass das Werkzeug seine Ausrichtung ändert. Mit Parallelführung ändert sich der Winkel zwischen Schwinge und Werkzeug, sodass das Werkzeug seine ursprüngliche Ausrichtung beibehält.
- Seite 43 FUNKTIONEN Schütten Die 2 Werkzeug-Zylinder werden ausgefahren und schwenken so das Werkzeug nach unten. Die Ladung wird ausgeschüttet. B01M Abb. 26 Schütten-Funktion Legende Werkzeug-Zylinder links und rechts Werkzeug B58FZS 0000000078 DE 003...
-
Seite 44: Schwimmstellung
FUNKTIONEN Schwimmstellung ⚠ WARNUNG Mögliche Verletzungsgefahr durch unerwartete Bewegung! Bei nicht vollständig abgesenktem Frontlader kann sich während der Schwimmstellung in den Hydraulik-Zylindern ein Vakuum bilden. Dies führt zu späterem, unkontrolliertem Absenken des Frontladers. Personen können dabei verletzt oder eingequetscht werden. ... -
Seite 45: Schwimmstellung Schwinge
Für die Schwimmstellung des Werkzeugs muss der Frontlader mit Hydac-Ventilen sowie einer Parallelführung ausgestattet sein und ein STOLL Pro Control als Bedienelement besitzen. Die Schwimmstellung für das Werkzeug muss bei der Montage im STOLL Pro Control explizit aktiviert werden. Schwimmstellung Werkzeug aktivieren: (1) Frontlader bodennah absenken. -
Seite 46: Sichtanzeige Für Werkzeugstellung
FUNKTIONEN Sichtanzeige für Werkzeugstellung Die Sichtanzeige für die Werkzeugstellung befindet sich am linken Werkzeug-Zylinder. Sie ermöglicht das Ablesen der waagerechten Stellung des Werkzeugs vom Fahrersitz aus. Die Stange ist am unteren Lagerbolzen befestigt und verläuft durch das Rohr, welches mit dem Halter am oberen Lagerbolzen befestigt ist. -
Seite 47: Eilgangentleerung (Fs) Und Schnellentleerung (Fz-L)
FUNKTIONEN Eilgangentleerung (FS) und Schnellentleerung (FZ-L) ⚠ VORSICHT Mögliche Unfallgefahr durch unsachgemäße Benutzung der Eilgangentleerung! Wenn die Eilgangentleerung außerhalb eines Schüttvorgangs betätigt wird, kann es zu einem starken Druckabfall im Hydrauliksystem kommen. Daraus resultierendes „schwammiges“ und unkontrolliertes Arbeitsverhalten des Frontladers kann zu Unfällen führen. ... -
Seite 48: Return-To-Level (Fz-L)
FUNKTIONEN Return-To-Level (FZ-L) ⚠ WARNUNG Mögliche Verletzungsgefahr durch unkontrolliertes Absenken! Das Betätigen der RTL-Taste während des Ausschüttens führt zum Absenken des Frontladers. Weiterhin kann sich beim Schütten mit ungenügender Ölnachförderung ein Vakuum im Werkzeug- Zylinder bilden, was ebenfalls zum Absenken des Frontladers führt. Dadurch können Personen im Umkreis verletzt werden. -
Seite 49: Absenksicherung
FUNKTIONEN Return-To-Level-Position einstellen: (1) Werkzeug waagerecht stellen. (2) Frontlader bis zum Boden absenken. (3) Traktor ausschalten. Feststellbremse anziehen. Motor abstellen. (4) Klemmschraube lösen. (5) Rohr im Halter verschieben, bis etwa 10 mm Abstand zwischen dem oberen Ende der Stange und der Oberkante des Sensors sind. -
Seite 50: Zusatzfunktionen
FUNKTIONEN Zusatzfunktionen 4.9.1 Zusätzliche Steuerkreise ⚠ WARNUNG Verletzungsgefahr durch unerwartete Bewegung des Frontladers oder des Werkzeugs! Bei elektrischen Störungen können Bedienelemente vorübergehend oder dauerhaft ohne Wirkung sein. Dadurch kann es passieren, dass anstelle der gewählten Werkzeugfunktion (siehe 3. Steuerkreis und 4. - Seite 51 FUNKTIONEN 4. Steuerkreis Mit einem Umschaltventil für den 4. Steuerkreis können zusätzliche hydraulische Funktionen des Werkzeugs ermöglicht werden. Zur Bedienung des 4. Steuerkreises siehe 6.1.6 Schalter/Umschalter. Zur Bedienung der Mehrfachkupplung siehe 3.7.2 Mehrfachkupplung Hydro-Fix. B06V Abb. 34 Zusätzlicher 4. Steuerkreis Legende Mehrfachkupplung für 4.
-
Seite 52: Comfort-Drive
FUNKTIONEN 4.9.2 Comfort-Drive ⚠ WARNUNG Mögliche Quetschgefahr! Beim Einschalten des Comfort-Drive senkt sich der Frontlader ab. Vor dem Einschalten des Comfort-Drive den Frontlader vollständig auf den Boden absenken. HINWEIS Mögliche Sachschäden durch Überlastung! Bei schweren Ladearbeiten (z. B. Erdarbeiten) und bei Arbeiten mit der Palettengabel kann der Comfort-Drive überlastet und damit beschädigt werden. - Seite 53 Spannung am Ventil anliegt. Anzeigeleuchte Beschreibung Comfort-Drive an Comfort-Drive aus Die Bedienung des elektro-hydraulischen Comfort-Drive ist auch mit STOLL Pro Control möglich (siehe 6.1.4 STOLL Pro Control). B06Y Abb. 36 Schalterbetriebener Comfort-Drive Legende Schalterstellung AN Anzeigeleuchte...
-
Seite 54: Absenkdrossel
FUNKTIONEN 4.9.3 Absenkdrossel ⚠ WARNUNG Mögliche Sachschäden durch Überlastung! Der Frontlader kann sich ungleichmäßig absenken und verziehen, wenn die beiden Absenkdrosseln nicht gleich eingestellt sind und kann dadurch Personen verletzen. Beide Absenkdrosseln auf die gleichen Werte einstellen. Mit Hilfe der Absenkdrossel kann die Absenkgeschwindigkeit des Frontladers eingestellt werden. -
Seite 55: Inbetriebnahme
INBETRIEBNAHME Inbetriebnahme Erstinbetriebnahme Die Erstinbetriebnahme wird von der Fachwerkstatt durchgeführt. Diese nimmt auch den Anbau des Frontladers sowie eine Funktionskontrolle vor. Durch Fachwerkstatt einweisen lassen und ggf. Unklarheiten klären. Betriebsanleitung vor der ersten Benutzung lesen. Nach den ersten 5 Betriebsstunden alle Anbauschrauben durch die Fachwerkstatt nachziehen lassen. -
Seite 56: Vorbereitungen
INBETRIEBNAHME Kontrolle siehe auch erledigt Nach Anbau Abstellstützen eingeklappt und gesichert? Kap. 6.2 Abstellst ützen bedienen Frontlader-Verriegelung korrekt verriegelt? Kap. 8.2.3 Wartu ngshinweise Frontlader- Verriegelung Werkzeug-Verriegelung korrekt verriegelt? Kap. 4.1 Werkze ug-Verriegelung Kotflügel für Frontladerbetrieb eingestellt? Funktionsprüfung durchgeführt? Kap. 6.1 Bediene (Grundfunktionen und Zusatzfunktionen) lemente Vorbereitungen... -
Seite 57: Ballastierung
INBETRIEBNAHME 5.3.2 Ballastierung ⚠ WARNUNG Schwere Verletzungen durch umfallende Maschine! Bei Frontladerarbeiten mit fehlendem Heck-Gegengewicht kann der Traktor kippen und dabei den Fahrer und Personen in der Umgebung verletzen. Zudem besteht die Gefahr einer Überlastung der Vorderachse des Traktors. Bei Frontladerarbeiten immer ausreichend Gegengewicht am Heck des Traktors verwenden. Die richtige Ballastierung des Traktors ist für eine hinreichende Standsicherheit von großer Bedeutung. - Seite 58 INBETRIEBNAHME Die Formel zur exakten Ermittlung des Heckgewichts ist in der DIN EN 12525:2000-A2 angegeben: Masse des Traktors in kg (inkl. Frontlader und Wechselrahmen ohne Gegengewicht) Masse des Gegengewichts in kg Masse des Werkzeugs in kg (inkl. der maximal zulässigen Last des B08N Werkzeugs) Abb.
-
Seite 59: Frontlader-Verriegelung Einstellen
INBETRIEBNAHME Frontlader-Verriegelung einstellen ⚠ VORSICHT Mögliche Verletzungen und Sachschäden durch nicht korrekt eingestellte Frontlader- Verriegelung! Eine nicht ordnungsgemäß eingestellte Frontlader-Verriegelung kann zu Bewegungen des Frontladers in den Aufnahmen und deren Beschädigung führen. Der Frontlader kann dadurch abfallen und Personen in der Umgebung verletzen bzw. Gegenstände beschädigen. ... - Seite 60 INBETRIEBNAHME (2) Maulschlüssel durch den Führungsschlitz des Hebels führen. B06C Abb. 43 Werkzeug anlegen Legende Maulschlüssel Führungsschlitz Ratsche (3) Kontermutter lösen. (4) Klemmkeil mithilfe der Schraube einstellen. (5) Kontermutter wieder anziehen. (6) Frontlader-Verriegelung prüfen. Frontlader-Verriegelung schließen und öffnen. Auf erforderliche Handkraft achten. ...
-
Seite 61: Frontlader-Verriegelung "Doppelverriegelung" Fz 50 Bis 100 Einstellen
INBETRIEBNAHME 5.4.2 Frontlader-Verriegelung "Doppelverriegelung" FZ 50 bis 100 einstellen Beim Frontlader FZ 50 ist die Doppelverriegelung optional verbaut. Frontlader-Verriegelung einstellen: Maulschlüssel SW 30 mm Ratsche 1/2“ mit Verlängerung, Gelenk und Steckschlüssel (Nuss) SW 30 mm (1) Frontlader-Verriegelung öffnen. ... - Seite 62 INBETRIEBNAHME (3) Frontlader-Verriegelung schließen. Hebel nach unten drücken. (4) Steckschlüssel durch die Durchführung zur Schraube führen. B080 Abb. 47 Steckschlüssel zur Schraube führen Legende Steckschlüssel Hebel (5) Schraube herausdrehen. Tellerfeder beobachten. (6) Wenn Tellerfeder maximal gespannt ist (kein Spalt zum Drehriegel), 1/4 Umdrehung wieder entspannen.
-
Seite 63: Frontlader Anbauen
INBETRIEBNAHME Frontlader anbauen ⚠ WARNUNG Verletzungsgefahr durch unkontrollierte Bewegungen! Durch unkontrollierte Bewegungen des Frontladers können helfende Personen im Umkreis verletzt werden. Anbau des Frontladers nur dann durchführen, wenn sich keine anderen Personen im Gefahrenbereich (siehe 2.8 Gefahrenbereiche) aufhalten. Vor Verlassen der Fahrerkabine den Traktor ausschalten und die Hydraulik drucklos schalten. ⚠... - Seite 64 INBETRIEBNAHME (3) Traktor abschalten. Feststellbremse anziehen. Motor abstellen. Hydraulik drucklos machen. Hierzu alle Bedienhebel in die Endlage bewegen. (4) Hydraulikleitungen des Frontladers anschließen (siehe 6.3 Hydraulikkupplungen bedienen). B07F (5) Elektrokabel anschließen. Abb. 52 Traktor abschalten und Hydraulikleitungen (6) Traktor starten.
-
Seite 65: Frontlader Zum Anbau Ausrichten
INBETRIEBNAHME Frontlader zum Anbau ausrichten ⚠ WARNUNG Verletzungs- und Unfallgefahr durch nicht ordnungsgemäße Frontlader-Verriegelung! Wenn die Frontlader-Verriegelung nicht ordnungsgemäß eingestellt ist, kann der Frontlader aus der Aufnahme rutschen und dabei Unfälle verursachen und Personen verletzen. Auf einwandfreie Einstellung der Frontlader-Verriegelung achten. HINWEIS Sachschäden durch unsanfte Steuerung! Beim Ausrichten des Frontladers können abrupte Bewegungen den Frontlader und die Aufnahmen... -
Seite 66: Bedienung
BEDIENUNG Bedienung Bedienelemente 6.1.1 Grundsteuerung mit Hebeln ⚠ WARNUNG Mögliche Verletzungsgefahr durch unkontrollierte Bewegung des Frontladers! Wenn das Steuergerät länger nicht betätigt wurde, können z. B. Temperaturunterschiede zwischen Hydrauliköl und Steuergerät entstehen. Dadurch verklemmen die Steuerschieber und der Frontlader bewegt sich unkontrolliert. Schwere Unfälle können die Folge sein. ... - Seite 67 BEDIENUNG Je nach Ausstattung des Traktors sind unterschiedliche Bedienhebel für den Frontlader verbaut. In den meisten Fällen handelt es sich um einen Kreuzhebel oder einen Joystick. Bei einigen Traktoren sind 2 Bedienhebel für die Steuerung des Frontladers vorhanden. Die Abbildungen zeigen die Belegung für einen Bedienhebel (siehe Abb.
-
Seite 68: Traktoreigener Bedienhebel
BEDIENUNG 6.1.2 Traktoreigener Bedienhebel ⚠ WARNUNG Verletzungsgefahr durch unerwartete Bewegungen des Frontladers! Durch unbeabsichtigte Betätigung des Bedienhebels oder durch programmierte Abläufe kann sich der Frontlader unerwartet bewegen. Personen in der Umgebung können dabei verletzt werden. Bedienhebel in der Nullstellung verriegeln, wenn der Frontlader nicht benötigt wird. ... -
Seite 69: Stoll Base Control
Bedienhebel in der Nullstellung verriegeln, wenn der Frontlader nicht benötigt wird. Andere Arbeitsgeräte am Traktor vor der Verwendung des Frontladers stilllegen oder trennen. Frontlader vor Verwendung anderer Arbeitsgeräte stilllegen oder trennen. Der STOLL-Bedienhebel „Base Control“ ist ein Einhebelsteuergerät mit bis zu 3 Druckknopfschaltern für Zusatzfunktionen des Frontladers und optional 2 seitlichen Mikrotastern für Funktionen des Traktors. -
Seite 70: Bedienhebel In Der Nullstellung Ver- Und Entriegeln
BEDIENUNG Bedienhebel mit 2 Tastern Taster Frontlader Funktion Zusatzfunktion mit Umschalter FS, FZ 3. Steuerkreis FS-Eilgang Eilgangentleerung 3. Steuerkreis 4.6 Eilgangentleerung (FS) und Schnellentleerung (FZ-L) FZ-L Schnellentleerung 3. Steuerkreis FS, FZ 4. Steuerkreis FZ-L Return-to-Level 4.9.1 Zusätzliche Steuerkreise Bedienhebel mit 3 Tastern Taster Frontlader Funktion... -
Seite 71: Stoll Pro Control
Der Frontlader darf erst bei deaktivierter Schwimmstellung für die Schöpfen- und Schütten-Funktionen wieder benutzt werden. Dieses Einhebelsteuergerät nur bei Traktoren mit Kabine einsetzen. Der STOLL-Bedienhebel „Pro Control“ ist ein Einhebelsteuergerät mit integrierten Tastern sowie einer integrierten Folientastatur. Die Steuerung des Bedienhebels entspricht mit Ausnahme der Schwimmstellung der Grundsteuerung in 6.1.1 Grundsteuerung mit... - Seite 72 BEDIENUNG Folientaster Taster Funktion L1 an Standby L1 aus Arbeitsmodus L2a an 3. Steuerkreis L2b an Schnellentleerung L3 blinkt Werkzeug-Verriegelung aktiviert L3 aus Werkzeug-Verriegelung geschlossen L4 an Comfort-Drive aktiviert L4 aus Comfort-Drive deaktiviert Ein- und Ausschalten Einschalten: (1) Zündung des Traktors einschalten (Motor starten). ...
- Seite 73 BEDIENUNG Werkzeug-Verriegelung schließen und öffnen ⚠ WARNUNG Verletzungsgefahr durch herabfallendes Werkzeug! Bei geöffneter oder nicht korrekt verriegelter Werkzeug-Verriegelung kann das Werkzeug herabfallen. Dabei können Personen im Umkreis schwer verletzt werden. Werkzeug-Verriegelung nur dann betätigen, wenn das Werkzeug auf dem Boden oder einer sicheren Ablage abgesetzt ist.
-
Seite 74: Stoll Trac Control
Bedienhebel ersetzen, falls dieser nicht genügend integrierte Taster besitzt. Die Steuerung des Bedienhebels entspricht mit Ausnahme der Schwimmstellung der Grundsteuerung in 6.1.1 Grundsteuerung mit Hebeln. (T1) (T1) (T2) (T2) (T3) (T3) B069 Abb. 60 STOLL Trac Control (3 Taster) B58FZS 0000000078 DE 003... -
Seite 75: Schalter/Umschalter
BEDIENUNG Die Belegung der Taster ist in der folgenden Tabelle dargestellt: Taster am Joystick für optionale Funktionen Taster Frontlader Funktion Zusatzfunktion mit Umschalter FS, FZ 3. Steuerkreis Gelb FS-Eilgang Eilgangentleerung 3. Steuerkreis 4.6 Eilgangentleeru ng (FS) und FZ-L Schnellentleerung 3. Steuerkreis Schnellentleerung (FZ-L) FZ-L... -
Seite 76: Comfort-Hydraulik
BEDIENUNG RTL/4. Steuerkreis Mit dem Schalter müssen die Funktionen des 4. Steuerkreises (siehe 4.9.1 Zusätzliche Steuerkreise) und Return-to-Level (siehe 4.7 Return-To-Level (FZ-L)) vorgewählt werden. Dieser Schalter ist nur vorhanden, wenn es keinen Drei-Taster-Bedienhebel gibt. B08J Abb. 62 Schalter für RTL-Funktion und 4. Steuerkreis Legende Schalterstellung RTL Schalterstellung 4. -
Seite 77: Abstellstützen Bedienen
BEDIENUNG Abstellstützen bedienen ⚠ VORSICHT Quetschgefahr durch schwenkbare Bauteile! Beim Einklappen der Abstellstützen können Gliedmaßen eingequetscht werden. Beim Einklappen der Abstellstützen nicht zwischen Abstellstütze und Schwingenholm greifen. Die Abstellstützen dienen zum sicheren Abstellen des Frontladers. Arretierstreben gewährleisten dabei die Anpassung an das Abstellen mit unterschiedlichen Werkzeugen sowie auf unterschiedlichem Untergrund. -
Seite 78: Hydraulikkupplungen Bedienen
BEDIENUNG Hydraulikkupplungen bedienen 6.3.1 Steckkupplung bedienen Stecker mit Kupplungen verbinden: (1) Abdeckkappen abnehmen und ggf. Kupplung abwischen. (2) Stecker an den Kupplungen einstecken. (3) Abdeckkappen zusammenstecken, um Verschmutzung zu vermeiden. Die Steckkupplungen sind verbunden. Stecker von Kupplungen trennen: (1) Stecker aus den Kupplungen herausziehen. (2) Abdeckkappen aufsetzen. -
Seite 79: Hydro-Fix Bedienen
BEDIENUNG 6.3.2 Hydro-Fix bedienen ⚠ WARNUNG Verletzungsgefahr und Sachschäden durch verschmutzte Hydraulikkupplungen! Nicht regelmäßig gereinigte Hydro-Fix-Kupplungen können dazu führen, dass die Steckteile nicht korrekt verbunden werden oder Teile des Hydro-Fix beim Ankuppelversuch beschädigt werden. Hierdurch können Fehlfunktionen der Hydraulik auftreten. Fehlfunktionen der Hydraulik können zu unkontrollierten Bewegungen des Werkzeugs oder des Frontladers führen und schwere Verletzungen verursachen. -
Seite 80: Werkzeug-Verriegelung Bedienen
BEDIENUNG Werkzeug-Verriegelung bedienen 6.4.1 Mechanische Werkzeug-Verriegelung an Euro-, SMS- und Kombi-Wechselrahmen bedienen ⚠ WARNUNG Verletzungsgefahr durch herabfallendes Werkzeug! Bei geöffneter oder nicht korrekt verriegelter Werkzeug-Verriegelung kann das Werkzeug herabfallen. Dabei können Personen im Umkreis schwer verletzt werden. Werkzeug-Verriegelung nur dann betätigen, wenn das Werkzeug auf dem Boden oder einer sicheren Ablage abgesetzt ist. - Seite 81 BEDIENUNG Werkzeug-Verriegelung prüfen: Kontrollieren, dass die Pfeilspitzen des Aufklebers direkt an der Buchse liegen. Kontrollieren, dass die Verriegelungsbolzen in die Ösen am Werkzeug eingreifen. B06P Abb. 67 Werkzeug-Verriegelung anhand des Aufklebers prüfen Bei Werkzeugen ohne hydraulische Funktionen: ...
-
Seite 82: Mechanische Werkzeug-Verriegelung An Skid-Steer-Wechselrahmen Bedienen
BEDIENUNG 6.4.2 Mechanische Werkzeug-Verriegelung an Skid-Steer-Wechselrahmen bedienen ⚠ WARNUNG Verletzungsgefahr durch herabfallendes Werkzeug! Bei geöffneter oder nicht korrekt verriegelter Werkzeug-Verriegelung kann das Werkzeug herabfallen. Dabei können Personen im Umkreis schwer verletzt werden. Werkzeug-Verriegelung nur dann betätigen, wenn das Werkzeug auf dem Boden oder einer sicheren Ablage abgesetzt ist. -
Seite 83: Hydraulische Werkzeug-Verriegelung Bedienen
Bei unsachgemäßer Installation oder Bedienung kann das Werkzeug herabfallen. Dadurch können Personen im Umkreis schwer verletzt werden. Hydraulische Werkzeug-Verriegelung nur von Fachwerkstatt einbauen lassen. Nur von STOLL vorgesehenen Schalter verwenden. Werkzeug auf dem Boden oder einer sicheren Ablage absetzen, bevor die Werkzeug-Verriegelung- Funktion verwendet wird. -
Seite 84: Werkzeuge Aufnehmen Und Ablegen
BEDIENUNG Werkzeuge aufnehmen und ablegen ⚠ WARNUNG Verletzungsgefahr und Sachschäden durch herabfallende Last oder absinkenden Frontlader! Bei langen oder weit nach vorn geschütteten Werkzeugen kann sich der Schwerpunkt der Maschine verlagern und das Druckbegrenzungsventil des Frontladers selbstständig öffnen. Dadurch schüttet oder sinkt der Frontlader unkontrolliert und kann zu schweren Verletzungen und Schäden führen. - Seite 85 BEDIENUNG (2) Schütten-Funktion verwenden, bis die obere Querstange des Wechselrahmens unter dem Haken des Werkzeugs liegt. B086 Abb. 74 Schwinge positionieren (3) Bis kurz vor das Werkzeug heranfahren. B07O Abb. 75 Heranfahren (4) Traktor vorsichtig vorfahren, bis die Querstange des Wechselrahmens am Werkzeug anliegt.
-
Seite 86: Werkzeuge Mit Mechanischer Werkzeug-Verriegelung An Skid-Steer-Wechselrahmen Aufnehmen
BEDIENUNG (7) Ggf. Hydraulikleitungen des Werkzeuges mit Frontlader-Kupplungen verbinden. Frontlader absenken, bis das Werkzeug waagerecht auf dem Boden steht. Traktor ausschalten. Feststellbremse anziehen. Hydraulik drucklos schalten. bzw. Bedienhebel mit betätigter B087 Werkzeugfunktion in die seitlichen Abb. 78 Hydraulikleitungen des Werkzeuges mit Endlagen bewegen, um Frontlader-Kupplungen verbinden Werkzeughydraulik drucklos zu schalten... - Seite 87 BEDIENUNG (2) Bis kurz vor das Werkzeug heranfahren. B07O Abb. 80 Heranfahren (3) Schütten-Funktion verwenden, bis die obere Querstange des Wechselrahmens unter dem Haken des Werkzeugs liegt. (4) Traktor vorsichtig vorfahren, bis die Querstange des Wechselrahmens am Werkzeug anliegt. B07P Abb.
-
Seite 88: Werkzeuge Mit Hydraulischer Werkzeug-Verriegelung Aufnehmen
BEDIENUNG 6.5.3 Werkzeuge mit hydraulischer Werkzeug-Verriegelung aufnehmen ⚠ WARNUNG Verletzungsgefahr durch herabfallendes Werkzeug! Bei geöffneter oder nicht korrekt verriegelter Werkzeug-Verriegelung kann das Werkzeug herabfallen. Dabei können Personen im Umkreis schwer verletzt werden. Werkzeug-Verriegelung nur dann betätigen, wenn das Werkzeug auf dem Boden oder einer sicheren Ablage abgesetzt ist. -
Seite 89: Werkzeuge Ablegen
BEDIENUNG 6.5.4 Werkzeuge ablegen Werkzeug ablegen: (1) Frontlader absenken und Werkzeug waagerecht auf den Boden oder eine sichere Ablage legen. (2) Traktor ausschalten. Feststellbremse anziehen. Motor abstellen. Hydraulik drucklos schalten. B08C bzw. Abb. 85 Werkzeug-Verriegelung öffnen Bedienhebel mit betätigter Werkzeugfunktion in die seitlichen Endlagen bewegen, um Werkzeug- Hydraulik drucklos zu schalten... -
Seite 90: Rückwärts Planieren
BEDIENUNG Rückwärts planieren HINWEIS Sachschäden durch unsachgemäßes Planieren! Wenn der Frontlader nicht ordnungsgemäß zum Planieren verwendet wird, kann die Maschine überlastet und beschädigt werden. Nur mit Schaufel-Werkzeugen planieren. Nur mit der Vorderkante der Schaufel planieren. Maximalen Winkel von 45° zwischen Schaufel-Unterkante und Boden einhalten. ... -
Seite 91: Straßen Befahren
BEDIENUNG Straßen befahren ⚠ WARNUNG Schwere Unfall- und Verletzungsgefahr durch herabfallende Ladung! Bei Straßenfahrten kann herabfallende Ladung zu schweren Unfällen und Verletzungen bei Verkehrsteilnehmern führen. Bei Straßenfahrten nur ohne Ladung fahren. ⚠ WARNUNG Mögliche Unfall- und Verletzungsgefahr durch ungewollte Bewegungen des Frontladers! Ein versehentliches Betätigen des Frontladers bei Straßenfahrten kann zu Unfällen führen und dadurch Personen verletzen. -
Seite 92: Straßenfahrtsicherung Aktivieren Und Deaktivieren
Die Straßenfahrtsicherung ist aktiviert. Ein versehentliches Betätigen des Frontladers ist nicht mehr möglich. STOLL Base Control Straßenfahrtsicherung aktivieren: (1) Den Bedienhebel (siehe 6.1.3 STOLL Base Control) in der Nullstellung verriegeln. Die Straßenfahrtsicherung ist aktiviert. Ein versehentliches Betätigen des Frontladers ist nicht mehr möglich. STOLL Pro Control Straßenfahrtsicherung aktivieren:... -
Seite 93: Traktor Mit Frontlader Abstellen
BEDIENUNG Traktor mit Frontlader abstellen ⚠ WARNUNG Mögliche Verletzungsgefahr durch absinkenden Frontlader! Der Frontlader senkt sich durch den Druckabfall im Hydrauliksystem über längere Zeit ab. Hierdurch kann es zu Schäden und Unfällen kommen. Den Frontlader beim Abstellen oder Verlassen des Traktors immer absenken. ... -
Seite 94: Fehlersuche Bei Störungen
Sollten diese Punkte zu keiner Lösung führen, hilft die folgende Tabelle bei der Lokalisierung und Behebung der Störung. Unsachgemäße Reparaturen können Sicherheitsrisiken zur Folge haben. Deshalb dürfen Instandsetzungsarbeiten nur von ausreichend qualifiziertem Fachpersonal durchgeführt werden! STOLL empfiehlt, Instandsetzungsarbeiten in einer Fachwerkstatt durchführen zu lassen. B58FZS 0000000078 DE 003... - Seite 95 FEHLERSUCHE BEI STÖRUNGEN Störungsbeschreibung Ursache Fehlerbeseitigung Bedienhebel schwergängig. Schwergängige Bowdenzüge. Befestigungen, Verlegung und Leichtgängigkeit der Bowdenzüge prüfen. Ggf. Bowdenzüge ölen oder erneuern. Schwergängiger Schieber im Steuerblock. Schieber prüfen, ggf. austauschen. Frontlader und/oder Werkzeug Hydraulikverbindung falsch Hydraulikanschlüsse überprüfen, ggf. arbeiten in falscher Richtung zum angeschlossen.
- Seite 96 FEHLERSUCHE BEI STÖRUNGEN Störungsbeschreibung Ursache Fehlerbeseitigung Frontlader, Werkzeug und Kupplung nicht vollständig geschlossen. Hydraulikkupplung prüfen. Werkzeug mit Hydraulikfunktion Kupplung defekt. Defekte Kupplungshälfte auswechseln. blockiert während der Hub- bzw. Hydro-Fix, Multikuppler und Werkzeug-Fix Verriegelungshebel auf Verformungen Senkbewegung. nicht vollständig geschlossen. kontrollieren. Kupplungen auf festen Sitz prüfen, ggf.
-
Seite 97: Instandhaltung
INSTANDHALTUNG Instandhaltung ⚠ WARNUNG Schwere Verletzungsgefahr durch unkontrolliertes Absenken des Frontladers! Während Wartungs- und Instandsetzungsarbeiten kann ein angehobener Frontlader unerwartet absinken und dabei Personen einquetschen und verletzen. Instandhaltungsarbeiten nur an vollständig abgesenktem Frontlader durchführen. ⚠ WARNUNG Verletzungsgefahr durch umkippenden Frontlader! Wenn der Frontlader auf den Abstellstützen abgestellt wird, steht er für Instandhaltungsarbeiten nicht ausreichend sicher. -
Seite 98: Reinigung Und Pflege
INSTANDHALTUNG Reinigung und Pflege HINWEIS Mögliche Sachschäden durch unverträgliche Reinigungsmittel! Unverträgliche Reinigungsmittel können die Oberflächen und Sicherheitseinrichtungen beschädigen und Dichtungen zerstören. Nur Reinigungsmittel verwenden, die mit den Geräteoberflächen und Dichtungswerkstoffen verträglich sind. Frontlader mit Wasser und milden Reinigungsmitteln säubern. ... - Seite 99 INSTANDHALTUNG Schmierstellen am Frontlader FS und FZ Der Frontlader FS besitzt 9 Schmierstellen auf jeder Seite: B068 Abb. 91 Schmierstellen FS B58FZS 0000000078 DE 003...
-
Seite 100: Schmierplan
INSTANDHALTUNG Der Frontlader FZ besitzt 12 Schmierstellen auf jeder Seite: B066 Abb. 92 Schmierstellen FZ Der Schmiernippel an Position 1 kann nur erreicht werden, indem der Frontlader leicht angehoben und auf der Werkzeugspitze abgestellt wird. 8.1.2 Schmierplan Schmierstelle Intervall Schmiermittel [Betriebsstunden] Lagerstellen 20 h... -
Seite 101: Wartung
INSTANDHALTUNG Wartung ⚠ WARNUNG Lebensgefahr und Sachschäden durch fehlende Wartung! Unterlassene oder unsachgemäß ausgeführte Wartungsarbeiten beeinträchtigen die Sicherheit des Frontladers. Wartung nur von autorisiertem Personal durchführen lassen. Erkennbare Mängel nur von geschultem Fachpersonal beheben lassen. Weitere Dokumentationen, z. B. von Werkzeugen, für zusätzliche Wartungsarbeiten beachten. Um einen ordnungsgemäßen Betriebszustand des Frontladers zu gewährleisten, müssen definierte Wartungsarbeiten in den vorgegebenen Intervallen von autorisiertem Fachpersonal durchgeführt werden. -
Seite 102: Wartungshinweise Frontlader-Aufnahmen
INSTANDHALTUNG 8.2.2 Wartungshinweise Frontlader-Aufnahmen ⚠ WARNUNG Schwere Verletzungsgefahr durch Abriss des Frontladers! Bei starkem Verschleiß des Fanghakens kann der Frontlader vom Anbauteil abreißen und dabei den Fahrer oder umstehende Personen schwer verletzen. Verschleiß des Fanghakens regelmäßig kontrollieren. Frontlader nur an unverschlissene und unbeschädigte Aufnahmen anbauen. ... -
Seite 103: Wartungshinweise Comfort-Drive
INSTANDHALTUNG Frontlader-Verriegelung „Doppelverriegelung“ FZ 50 bis 100 prüfen Frontlader-Verriegelung prüfen: (1) Frontlader-Verriegelung schließen. Hebel nach unten drücken. B07W Abb. 95 Frontlader-Verriegelung prüfen Legende Drehriegel Hebel (2) Frontlader-Verriegelung mit Druckluft freiblasen. (3) Spalt zwischen Tellerfedern und Drehriegel beobachten. Der Klemmkeil ist maximal gespannt, wenn der Spalt nahezu verschwindet bzw. -
Seite 104: Wartungshinweise Hydraulikleitungen
INSTANDHALTUNG 8.2.5 Wartungshinweise Hydraulikleitungen ⚠ WARNUNG Unfall- und Verletzungsgefahr durch defekte Hydraulik-Schlauchleitungen! Defekte oder verschlissene Hydraulik-Schlauchleitungen können dazu führen, dass Hydrauliköl unkontrolliert austritt und dabei Personen verletzt oder die Sicherheit des Frontladers eingeschränkt wird. Keine Hydraulik-Schlauchleitungen verwenden, die älter als 6 Jahre sind. ... -
Seite 105: Instandsetzung
INSTANDHALTUNG Instandsetzung ⚠ WARNUNG Lebensgefahr und Sachschäden durch unsachgemäß ausgeführte Instandsetzungsarbeiten! Unsachgemäß ausgeführte Instandsetzungsarbeiten beeinträchtigen die Sicherheit des Frontladers und können zu schweren Unfällen und Verletzungen führen. Instandsetzungsarbeiten nur von autorisierter Fachwerkstatt durchführen lassen. Die Instandsetzung umfasst den Austausch und die Reparatur von Bauteilen. Dies ist nur notwendig, wenn Bauteile nach Verschleiß... -
Seite 106: Außerbetriebnahme
AUßERBETRIEBNAHME Außerbetriebnahme Vorübergehende Außerbetriebnahme ⚠ WARNUNG Verletzungsgefahr durch unsicheren Stand! Wenn der Frontlader nicht ordnungsgemäß und sicher abgestellt wird, kann er umkippen und dabei Personen im Umkreis verletzen. Frontlader nur mit angebautem Werkzeug abstellen, das mindestens 70 kg wiegt. ... - Seite 107 AUßERBETRIEBNAHME (6) Mit Hilfe der Senken-Funktion die Frontlader-Bolzen aus den Fanghaken lösen. (7) Traktor ausschalten. Feststellbremse anziehen. Motor abstellen. Hydraulik drucklos machen. Hierzu alle Bedienhebel in die Endlage bewegen. B07M (8) Frontlader-Hydraulik abkoppeln. Abb. 100 Hydraulik abkoppeln (9) Elektrik abkoppeln.
-
Seite 108: Wiederinbetriebnahme
AUßERBETRIEBNAHME Wiederinbetriebnahme Frontlader wieder in Betrieb nehmen: (1) Plane vom Frontlader abnehmen. (2) Frontlader ggf. reinigen. (3) Frontlader ggf. warten lassen (siehe 8.2.1 Wartungsplan). (4) „Kontrolle vor jeder Inbetriebnahme“ durchführen (siehe 5.2 Kontrolle vor jeder Inbetriebnahme). (5) Alle Funktionen des Frontladers prüfen. ... -
Seite 109: Ersatzteile Und Kundendienst
Verletzungsgefahr und Sachschäden durch falsche Ersatzteile! Der Einsatz von nicht zugelassenen Ersatzteilen kann die Sicherheit des Frontladers beeinträchtigen und führt zum Erlöschen der Betriebserlaubnis. Nur originale bzw. von STOLL zugelassene Ersatzteile verwenden. Originale Ersatzteile und passendes Zubehör sind in separaten Ersatzteillisten aufgeführt. ... -
Seite 110: Technische Daten
TECHNISCHE DATEN Technische Daten 11.1 Maße und Gewichte Frontlader Nennbreite Schwingenlänge Nominelle Hubkraft Gewicht [mm] [mm] [daN] [kg] FS 8 2300 1660 FZ 8 2300 1660 FS 10 2500 1720 FZ 10 2500 1720 FS 20 2500 2120 FZ 20 2500 2120 FS 30... -
Seite 111: Anzugsmomente Für Schrauben
TECHNISCHE DATEN 11.3 Anzugsmomente für Schrauben Anzugsmomente für Schrauben Festigkeitsklasse Gewinde 10.9 12.9 lb-ft lb-ft lb-ft M8x1 M10x1,25 M12x1,5 M12x1,25 M14x1,5 M16x1,5 M18x2 M18x1,5 M20x2 M20x1,5 M22x2 M22x1,5 1022 1017 1190 M24x2 1095 1282 1176 1496 1103 1750 1291 M27x2 1262 1594 1176... -
Seite 112: Hydraulikpläne
TECHNISCHE DATEN 11.4 Hydraulikpläne 11.4.1 Hydraulikplan FS und FS-Eilgang 210 bar 210 bar 150 bar S2 / S3b B04G Abb. 103 Hydraulikplan FS und FS-Eilgang Legende F1, S1 4. Steuerkreis (Option) F2, S2 3. Steuerkreis (Option) F3b, S3b Eilgangentleerung (nur FS-Eilgang) F5, S5 Comfort-Drive (Option) F6, S6... -
Seite 113: Hydraulikplan Fz Und Fz-L
TECHNISCHE DATEN 11.4.2 Hydraulikplan FZ und FZ-L 210 bar 210 bar 150 bar S2 / S3a B04F Abb. 104 Hydraulikplan FZ und FZ-L Legende F1, S1 4. Steuerkreis (Option) F2, S2 3. Steuerkreis (Option) F3a, S3a Schnellentleerung (nur FZ-L) F4b, S4b Return-To-Level (nur FZ-L) F5, S5 Comfort-Drive (Option) -
Seite 114: Elektro-Schaltbild
TECHNISCHE DATEN 11.5 Elektro-Schaltbild HINWEIS Sachschäden durch falsche Spannung oder fehlende Schmelzsicherung! Wenn die Nennspannung von 12 V überschritten oder nicht über das Zündschloss geschaltet wird, kann die Anlage beschädigt werden. Nennspannung von 12 V über das Zündschloss schalten. ... -
Seite 115: Anordnung Der Hydraulikventile Für Zusatzfunktionen
TECHNISCHE DATEN 11.6 Anordnung der Hydraulikventile für Zusatzfunktionen Die Abbildung zeigt die Anordnung der Hydraulikventile für die Zusatzfunktionen Q1 bis Q6 am Querrohr der Frontlader-Schwinge. Dargestellt ist die Maximalausstattung für Frontlader FZ (einschließlich FZ-L) und FS (einschließlich FS-Eilgang). Bezeichnungen entsprechen Bezeichnungen Elektro-Schaltbild (siehe 11.5 Elektro-Schaltbild). -
Seite 116: Konformitätserklärung
Richtlinie 2014/68/EU über die Bereitstellung von Druckgeräten auf dem Markt. Die technischen Unterlagen nach Anhang VII A der Richtlinie 2006/42/EG wurden erstellt und liegen im Verantwortungsbereich des Entwicklungsleiters bei der Wilhelm STOLL Maschinenfabrik GmbH, Bahnhofstrasse 21, D-38268 Lengede. B58FZS 0000000078 DE 003... - Seite 117 KONFORMITÄTSERKLÄRUNG Bei Konzeption und Herstellung des Frontladers wurden nachfolgende harmonisierte und im Amtsblatt der EU veröffentlichte Normen angewendet: Harmonisierte Datum Titel der Norm Normen DIN EN ISO 4254-1 2016-09 Landmaschinen – Sicherheit – Teil 1: Generelle Anforderungen DIN EN ISO 4413 2011-04 Fluidtechnik –...
-
Seite 118: Index
INDEX Index 3. Steuerkreis ......49 Gashydraulischer Comfort-Drive..51 Gefährdungen bei der Instandhaltung . 16 Gefährdungen bei der Montage zur Inbetriebnahme ....13 4. - Seite 119 INDEX Schmierplan......99 Schmierstellen der Fanghaken ..97 Schmierstellen FS.....98 Schmierstellen FZ..
- Seite 120 Anschrift des Händlers Hier Seriennummer aufkleben oder notieren Wilhelm STOLL Maschinenfabrik GmbH STOLL im Web: Postfach 1181, 38266 Lengede www.stoll-germany.com Bahnhofstr. 21, 38268 Lengede www.facebook.com\STOLLFrontloader Telefon: +49 (0) 53 44/20 0 www.youtube.com\STOLLFrontloader Fax: +49 (0) 53 44/20 182 E-Mail: info@stoll-germany.com...
