Ersetzen der Sicherungen

Sicherung ersetzen:
1. Die Messleitungen vom Messgerät entfernen.
2. Das Anzeigenmodul vom Messgerätesockel
abnehmen. Siehe Abschnitt „Entfernen des
Anzeigenmoduls".
3. Die vier Schrauben an der Gehäuseunterseite
entfernen wie in Abbildung 12 gezeigt.
4. Die untere Gehäusehälfte durch Ziehen von der
oberen trennen.
5. Die Sicherung aus der Halterung nehmen und durch
eine FLINKE Sicherung (11 A, 1.000 V) mit einer
minimalen Unterbrechernennleistung 17.000 A
ersetzen. Nur Fluke-Teilenummer 803293
verwenden.
Zum Zusammenbau des Messgeräts die obigen Schritte
sinngemäß in umgekehrter Reihenfolge ausführen.
34
3
4

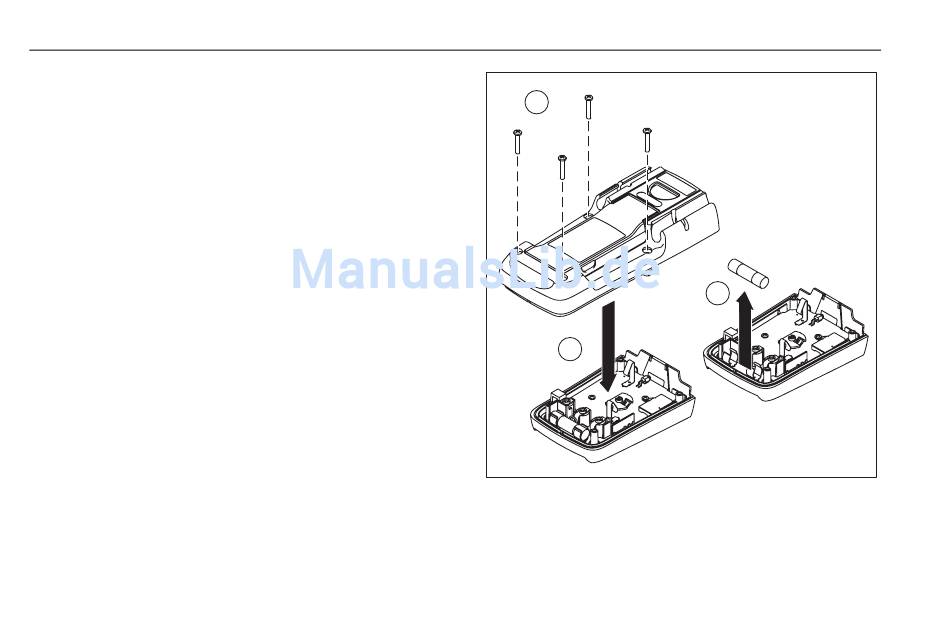

Abbildung 12. Ersetzen der Sicherung
5
gcc113.eps
