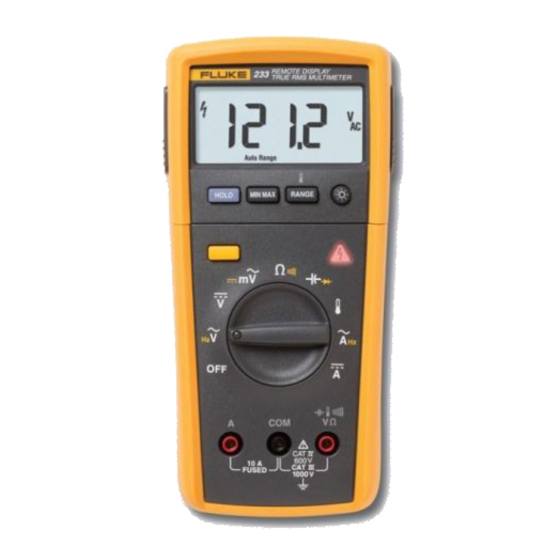

Fluke 233 Einleitungshandbuch
True-rms remote display digital multimeter
Vorschau ausblenden
Andere Handbücher für 233:
- Bedienungsanleitung (54 Seiten) ,
- Sicherheitsinformationen (5 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Fluke 233
Inhaltszusammenfassung für Fluke 233
- Seite 1 Einleitungshandbuch True-rms Remote Display Digital Multimeter PN 3465366 September 2009 (German) © 2009 Fluke Corporation. All rights reserved. Printed in USA. Specifications are subject to change without notice. All product names are trademarks of their respective companies.
-
Seite 2: Befristete Garantiebestimmungen Und Haftungsbeschränkung
BEFRISTETE GARANTIEBESTIMMUNGEN UND HAFTUNGSBESCHRÄNKUNG Fluke gewährleistet, dass dieses Produkt für die Dauer von drei Jahren ab dem Kaufdatum frei von Material- und Fertigungsdefekten bleibt. Diese Garantie gilt nicht für Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Vernachlässigung, Missbrauch, Modifikation, Verunreinigung oder abnormale Betriebsbedingungen oder unsachgemäße Handhabung. -
Seite 3: Kontaktaufnahme Mit Fluke
Um die aktuellen Ergänzungen des Handbuchs Einführung anzuzeigen, zu drucken oder herunterzuladen, die Das Fluke 233 (im Weiteren als Messgerät bezeichnet) ist Website von Fluke abrufen: ein kompaktes und einfach zu bedienendes Werkzeug http://us.fluke.com/usen/support/manuals. zur Messung elektrischer Größen, auch in elektronischen Schaltkreisen. -
Seite 4: Sicherheitsinformationen
Einleitungshandbuch Sicherheitsinformationen XWWarnung Zur Vermeidung von Stromschlag oder Dieses Messgerät stimmt überein mit: Verletzungen folgende Richtlinien einhalten: • ISA-82.02.01 • Das Messgerät nur wie in diesem • CAN/CSA C22.2 Nr. 61010-1-04 Handbuch beschrieben verwenden, • ANSI/UL 61010-1:2004 anderenfalls können • EN 61010-1:2001 Schutzvorrichtungen des Geräts •... - Seite 5 True-rms Remote Display Digital Multimeter Sicherheitsinformationen • • Vor dem Öffnen der Nicht allein arbeiten. Batteriefachabdeckung am • Bei Messungen des Stroms den Messgerätesockel die Messleitungen Stromkreis vor dem Anschließen des vom Messgerät abnehmen. Messgeräts spannungsfrei machen. Das • Die Messleitungen auf beschädigte Messgerät immer in Reihe mit dem Isolierung und frei liegendes Metall Stromkreis schalten.
- Seite 6 Einleitungshandbuch • • Nur die vorgeschriebenen, korrekt Nur spezifizierte Ersatzteile im eingesetzten 1,5-V-Batterien der Größe Messgerät verwenden. AA zur Versorgung des Messgeräts • Die Finger immer hinter dem verwenden (drei im Messgerätsockel und Fingerschutz der Messfühler zwei in der Anzeige). halten.
- Seite 7 Elektrizitätszähler oder Freileitungs- oder Beleuchtungssystemen in großen Gebäuden Erdleitungsversorgungssysteme) geschützt. geschützt. Dieses Produkt nicht im unsortierten Kommunalabfall entsorgen. Informationen Diode zum Recycling sind der Website von Fluke zu entnehmen. Geprüft und lizenziert durch TÜV Product ® Erfüllt die relevanten australischen Normen. Services.
- Seite 8 Einleitungshandbuch Merkmale Die Tabellen 3 bis 4 geben eine Übersicht und eine kurze Beschreibung der Bedienelemente des Messgeräts. Tabelle 2. Anzeige meter remote Auto RangeManual Range gcc101.eps Symbol Anzeige MIN-MAX-AVG-Modus ein. MAX MIN AVG Anzeige von Maximum, Minimum oder Mittelwert der Messung. Anzeigehaltemodus ein Die Anzeige des Messwert wird eingefroren ...
- Seite 9 True-rms Remote Display Digital Multimeter Merkmale Tabelle 2. Anzeige (Forts.) Symbol Anzeige Funkverbindungsanzeige Grad Celsius, Grad Fahrenheit °C, °F Ampere Volt, Millivolt V, mV Mikrofarad, Nanofarad μF, nF Gleichstrom (DC) oder Wechselstrom (AC). DC AC Ohm, Megaohm, Kiloohm Ω, MΩ, kΩ Hertz, Kilohertz Hz, kHz Warnung niedrige Batteriespannung des Anzeigenmoduls.
- Seite 10 Einleitungshandbuch Tabelle 3. Eingänge gcc110.eps Buchse Beschreibung Eingang für Strommessungen von 0 A bis 10,00 A. Massebuchse für alle Messungen. Eingang für Spannungs-, Widerstands-, Kapazitäts- und Frequenzmessungen sowie Durchgangs- und Diodenprüfungen.
- Seite 11 True-rms Remote Display Digital Multimeter Merkmale Tabelle 4. Funktionsschalterpositionen Schalterposition Beschreibung Wechselspannung von 0,06 bis 1000 V. Hz (Taste) Frequenz von 5 Hz bis 50 kHz. Gleichspannung von 0,001 V bis 1000 V. Wechselspannung von 6,0 mV bis 600,0 mV, gleichspannungsgekoppelt. Gleichspannung von 0,1 mV ...
- Seite 12 Einleitungshandbuch Fehlermeldungen Tabelle 5 zeigt die möglichen Fehlermeldungen und die zur Behebung erforderlichen Schritte. Tabelle 5. Fehlermeldungen Fehlermeldungen Batterien des Anzeigenmoduls müssen ersetzt werden, um das Messgerät betriebsfähig zu machen. Batterien des Messgerätesockels müssen ersetzt werden, um das Messgerät betriebsfähig zu machen. ...
-
Seite 13: Ferngesteuerte Bedienung
True-rms Remote Display Digital Multimeter Ferngesteuerte Bedienung Ferngesteuerte Bedienung gcc114.eps gcc115.eps Abbildung 1. Trennung des Anzeigenmoduls Abbildung 2. Andocken des Anzeigenmoduls am Messgerätesockel... -
Seite 14: Prüfen Der Sicherungen
Einleitungshandbuch Prüfen der Sicherungen Ersetzen der Batterie Intakte Sicherung: 0.0 Ω - 0.5 Ω Sicherung ersetzen: OL gcc111.eps Abbildung 4. Entfernen der Anzeigenmodul-Batterien gcf105.eps Abbildung 3. Prüfen der Sicherung... - Seite 15 True-rms Remote Display Digital Multimeter Ersetzen der Batterie gcc112.eps Abbildung 5. Ersetzen der Batterie im Messgerätesockel...
-
Seite 16: Allgemeine Technische Daten
Einleitungshandbuch Allgemeine technische Daten Maximale Spannung zwischen beliebigen Klemmen und Erde ............1000 V eff W Sicherung für A-Eingang: ........Sicherung 11 A, 1000 V, Trennvermögen 17000 A Höhe Betrieb ................ 2.000 Meter Lagerung..............12.000 Meter Temperatur Betrieb ................ -10 °C bis +50 °C Lagerung..............
