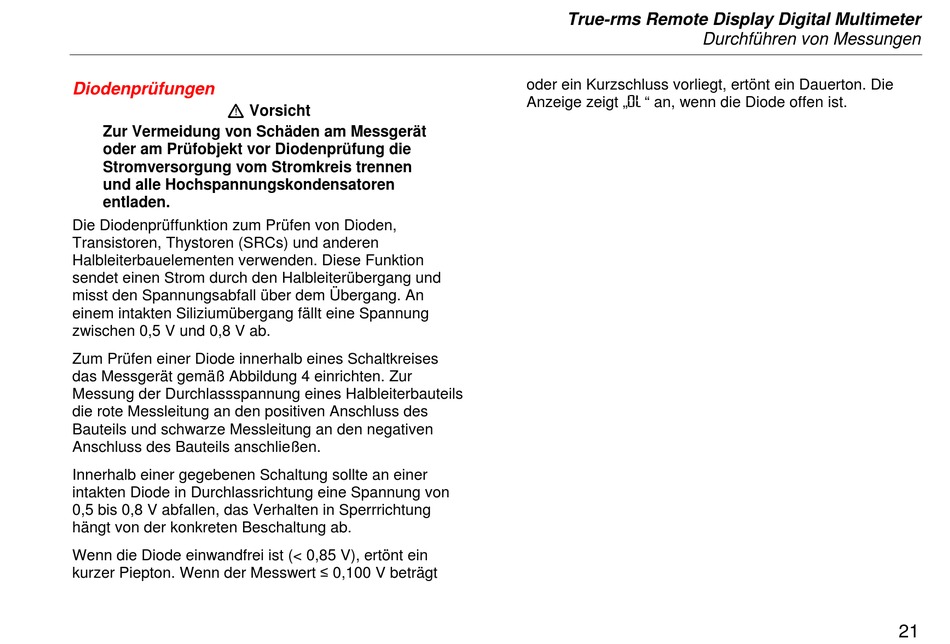

Diodenprüfungen
W Vorsicht
Zur Vermeidung von Schäden am Messgerät
oder am Prüfobjekt vor Diodenprüfung die
Stromversorgung vom Stromkreis trennen
und alle Hochspannungskondensatoren
entladen.
Die Diodenprüffunktion zum Prüfen von Dioden,
Transistoren, Thystoren (SRCs) und anderen
Halbleiterbauelementen verwenden. Diese Funktion
sendet einen Strom durch den Halbleiterübergang und
misst den Spannungsabfall über dem Übergang. An
einem intakten Siliziumübergang fällt eine Spannung
zwischen 0,5 V und 0,8 V ab.
Zum Prüfen einer Diode innerhalb eines Schaltkreises
das Messgerät gemäß Abbildung 4 einrichten. Zur
Messung der Durchlassspannung eines Halbleiterbauteils
die rote Messleitung an den positiven Anschluss des
Bauteils und schwarze Messleitung an den negativen
Anschluss des Bauteils anschließen.
Innerhalb einer gegebenen Schaltung sollte an einer
intakten Diode in Durchlassrichtung eine Spannung von
0,5 bis 0,8 V abfallen, das Verhalten in Sperrrichtung
hängt von der konkreten Beschaltung ab.
Wenn die Diode einwandfrei ist (< 0,85 V), ertönt ein
kurzer Piepton. Wenn der Messwert ≤ 0,100 V beträgt
True-rms Remote Display Digital Multimeter
Durchführen von Messungen
oder ein Kurzschluss vorliegt, ertönt ein Dauerton. Die
Anzeige zeigt „" an, wenn die Diode offen ist.
