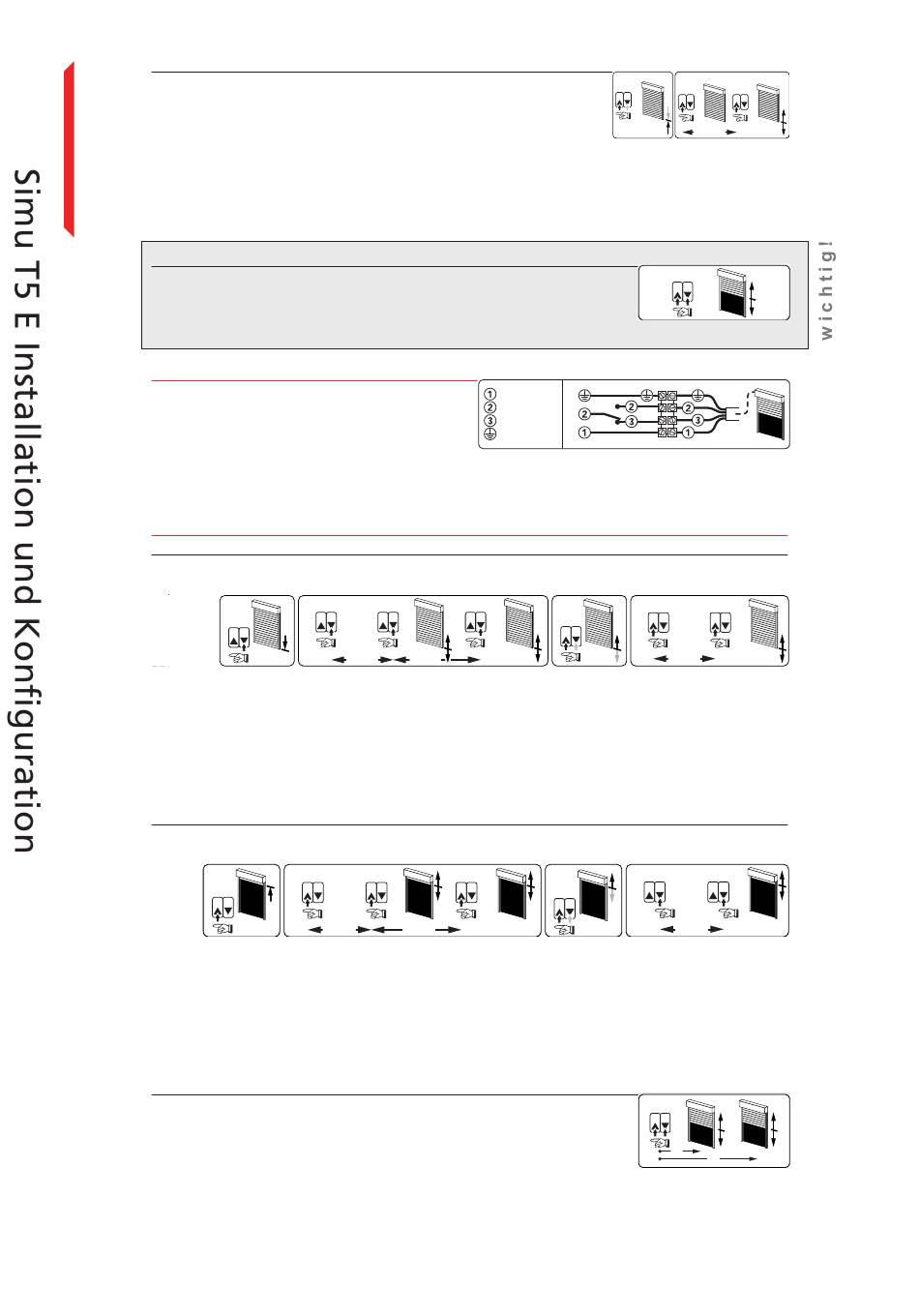

2.6 Einstellen der unteren Endlage
Die Verwendung von feste Wellenverbinder (VAR oder VAS) ermöglicht eine automatische
Abschaltung für den unteren Endpunkt. In diesem Fall Gehen Sie direkt weiter zu Schritt 2.7,
wenn es nicht der Fall ist
a Positionieren Sie den Motor mit den Tasten Auf und Ab auf den gewünschten unteren
Abschaltpunkt.
b Zum Speichern der unteren Endlage drücken Sie die Taste Auf 2 Mal hintereinander:
1. Druck: 1/2 Sek.lang ohne Motordrehung.
2. Druck: Länger als 3 Sek. mit kurzer Motordrehung in die eine, dann in die andere Richtung*.Gehen Sie weiter zu Schritt 2.7.
2.7 Bestätigen der Einstellungen
Drücken Sie die Tasten Auf und Ab gleichzeitig über 3 Sek. lang. Der Motor führt eine kurze
Drehung in die eine, dann in die andere Richtung aus*.
Nach Schritt 2.7 sind die Einstellungen beendet. Der Motorbetrieb wird im Verhältnis zur Steue-
rung nicht mehr verzögert. Sie können den Motor jetzt an den eigentlichen Schalter anschliessen(§3).
3 Endgültiges Verkabeln
Verwenden Sie unbedingt einen Schalter, bei dem das gleichzei-
tige Drücken der Tasten Auf und Ab nicht möglich ist.
Es besteht die Möglichkeit, maximal 3 Motoren mit einem
Schalter parallel zu verkabeln.
Vorsicht: Achten Sie auf die Drehrichtung (§2.2).
KNX-Parameter: Ausgang in der Endlage spannungsfrei halten.
4 Neueinstellung der Endbegrenzung
4.1 Justieren der unteren Endlage
Bei der vollautomatischen Endlageneinstellung (mit feste Wellenverbinder) erfolgt die Justierung der Endlagen automatisch (alle
56 Zyklen). In diesem Fall die Operationen unten nicht durchführen.
a
a Positionieren Sie den Motor auf den untere Abschaltpunkt, den Sie im Schritt §2.6 mit der Taste Ab geregelt haben.
b Drücken Sie die Taste Ab 3 Mal hintereinander jeweils 6 Sek. lang. Nach dem zweiten und driten Druck führt der Motor eine
kurze Drehung in die eine, dann in die andere Richtung aus*.
c Positionieren Sie den Motor auf die neue gewünschte untere Lage mit den Tasten Auf und Ab .
d Bestätigen Sie die neue Endposition, indem Sie die Taste Auf 2 Mal hintereinander drücken. 1. Druck: 1/2 Sek. lang ohne
Motordrehung,2. Druck: Länger als 3 Sek. mit kurzer Motordrehung in die eine, dann in die andere Richtung*.
4.2 Justieren der oberen Endlage
Bei der vollautomatischen Endlageneinstellung (mit Stoppern an der Endscheine) erfolgt die Justierung der Endlagen automa-
tisch (alle 56 Zyklen). In diesem Fall die Operationen unten nicht durchführen.
a
a Positionieren Sie den Motor auf den obere Abschaltpunkt, den Sie im Schritt §2.5 mit der Taste Auf geregelt haben.
b Drücken Sie die Taste Auf 3 Mal hintereinander jeweils 6 Sek. lang. Nach dem zweiten und driten Druck führt der Motor eine
kurze Drehung in die eine, dann in die andere Richtung aus*.
c Positionieren Sie den Motor auf die neue gewünschte obere Lage mit den Tasten Auf und Ab .
d Bestätigen Sie die neue Endposition, indem Sie die Taste Ab 2 Mal hintereinander drücken. 1. Druck: 1/2 Sek. lang ohne Mo-
tordrehung, 2. Druck: Länger als 3 Sek. mit kurzer Motordrehung in die eine, dann in die andere Richtung*.
5 Rückgängigmachen der Endlageneinstellung
Verbinden Sie den Motor mit dem Einstellschalter (§2.1).
Drücken Sie die Tasten Auf und Ab gleichzeitig, bzw. die breite Taste des Becker-Einstellkabels,
über 7 Sekunden lang. Der Motor führt eine kurze Drehung in die eine, dann in die andere Rich-
tung aus und wenige Sekunden später eine zweite Drehung in die 2 Richtungen*.
Nach diesem Schritt kehrt der Motor in seine werkseitig definierte Konfiguration
zurück. Wiederholen Sie die Schritte des Abschnitts 2.
RUFALEX Rollladen-Systeme AG
Industrie Neuhof 11, CH-3422 Kirchberg
b
6s
6s
>>
+
+
6s max.
6s max.
b
6s
6s
6s
>>
+
+
6s max.
6s max.
T +41 (0)34 447 55 55
F +41 (0)34 447 55 66
a
>>
Blau
PE
Braun
L
Schwarz
N
Grün/gelb
c
d
6s
>>
d
c
1/2s
>>
b
1/2s
≥3s
>>
+
>>
6s max.
≥3s
>>
1/2s
>3s
>>
+
6s max.
>3s
>>
+
6s max.
>7s
>>
>>
2s
7s
www.roll-laden.ch
