ABB i-bus
KNX
Gerätetechnik
2.2

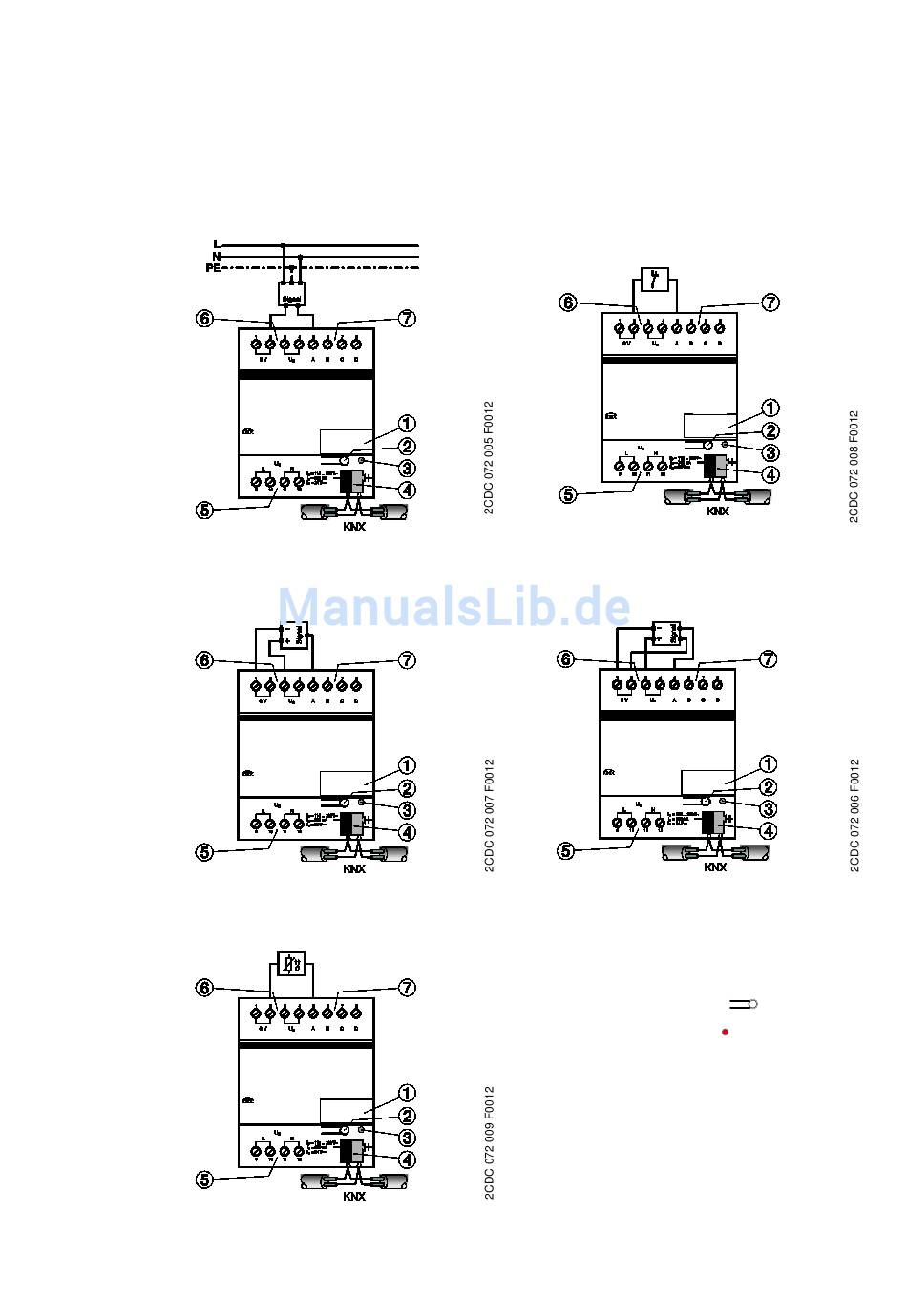

Anschlussbilder
Anschluss eines fremdversorgten Sensors
Anschluss eines 3-Leiter Sensors,
eigenversorgt
Anschluss eines PT 100 Temperatursensors
Anschluss eines potenzialfreien Kontaktes
Anschluss eines 4-Leiter-Sensors,
eigenversorgt
1 Schilderträger
2 Taste Programmieren
3 LED Programmieren (rot)
4 Busanschlussklemme
5 Stromversorgung
6 Hilfsspannungsausgang zur Versorgung der
Sensoren
7 Sensoreingänge
AE/S 4.2 | 2CDC 504 033 D0103 9
