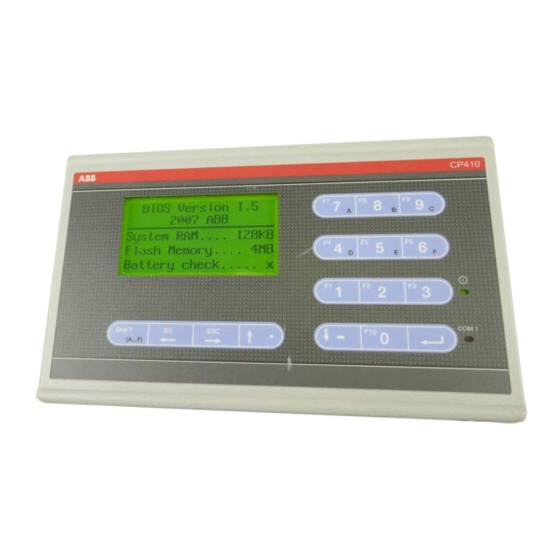

- Seite 1 CP410 Installations- und Bedienungshandbuch Deutsch ABB, 1SBC159101M0102 2008-09...
- Seite 2 Aufgrund des großen Einsatzspektrums der Ausrüstung müssen sich die Benutzer ausreichende Kenntnisse für den ordnungsgemäßen Betrieb der Ausrüstung in der entsprechenden Anwendung verschaffen. Es dürfen nur Ersatzteile und Zubehör verwendet werden, die gemäß den Spezifikationen von ABB hergestellt wurden. ABB HAFTET FÜR KEINERLEI DIREKTE, INDIREKTE, SPEZIELLE SOWIE ZUFÄLLIGE SCHÄDEN ODER FOLGESCHÄDEN, DIE AUS INSTALLATION, NUTZUNG ODER...
- Seite 3 6 LCD-Kontrasteinstellung..............14 7 Bedienung .................... 15 Selbsttest ..................15 Systemmenü ................16 Tastatur..................17 Leistungs- und Funktionstest ............. 18 Parameter einstellen ..............18 Anwendung herunterladen............19 Anwendung heraufladen ............20 Anwendung kopieren ..............21 Passwörter .................. 22 ABB, 1SBC159101M0102...
- Seite 4 Inhalt ABB, 1SBC159101M0102...
- Seite 5 Lieferant keine Haftung für die tatsächliche Nutzung gemäß den Abbildungen übernehmen. – Ebensowenig garantiert der Lieferant, dass das Bedienterminal für Ihre spezielle Anwendung geeignet ist. Eine Haftung für Ihr Produktdesign, Ihre Installation oder Ihren Betrieb ist gleichermaßen ausgeschlossen. ABB, 1SBC159101M0102...
- Seite 6 Demontage und Entsorgung – Eine vollständige oder teilweise Wiederverwertung des Bedienterminals ist entsprechend den jeweils geltenden Bestimmungen vorzunehmen. – Beachten Sie, dass folgende Komponenten Stoffe enthalten, die eine Gefahr für Gesundheit und Umwelt darstellen können: Lithiumbatterie, Elektrolytkondensatoren und Bildschirm. ABB, 1SBC159101M0102...
- Seite 7 Installation Installation Lieferumfang Die Lieferung umfasst Folgendes: – Bedienterminal CP410 CP410 – 4 Installationshalterungen – Stecker für 24 V DC Spannungsversergung – Installations- und Bedienungshandbuch (1SBC159101M0202) ABB, 1SBC159101M0102...
- Seite 8 Produktdaten Produktdaten Parameter CP410 Frontabdeckung, B x H x T 173,0 x 105,5 x 7,8 mm Einbautiefe 51,8 mm Einbaumaße 160,8 x 93,3 mm Schutzgrad der Frontabdeckung IP 65/NEMA 4X (nur für Innenbereich) Tastaturdaten 16 mechanische Tasten. Lebensdauer jeder Taste: mehr als 500000 Betätigungen.
- Seite 9 Produktdaten Komponentenbeschreibung Vorderseite Montagelöcher für Halterung Betriebsanzeige Kommunikationsanzeige Funktions- und Zifferntasten Display Rückseite DIP-Schalter (1-10) Kontrasteinstellung COM2: RS232/RS422/RS485 GS-Netzanschluss ABB, 1SBC159101M0102...
- Seite 10 Produktdaten Außen- und Einbaumaße Begrenzungsabmessungen Einheit: mm CP410 Montage 1. Stellen Sie einen Ausschnitt in der Frontabdeckung her, der den folgenden Abmessungen (mm) entspricht. ABB, 1SBC159101M0102...
- Seite 11 1. Schritt 2. Schritt 3. Schritt Einbauabmessungen Einheit: mm Maximales Anzugsmoment: 0,4 ~ 0,5 Nm (3,54 ~ 4,42 lb-in) Maximales Anzugsmoment: 0,3 Nm ° 3. Das Bedienterminal muss in einem Winkelbereich von 0 bis 135 installiert werden (siehe unten). ABB, 1SBC159101M0102...
- Seite 12 Um einen einwandfreien Betrieb des Bedienterminals zu gewährleisten und Hochfrequenzemissionen auszuschließen, muss das Gerät geerdet werden. Stromversorgung und Verkabelung CP410 muss den 24-V-Gleichstromnetzanschluss verwenden. Die Leistungsaufnahme beträgt 8 W. Warnung: Um elektrische Schläge zu vermeiden, schalten Sie die Stromzufuhr ab, bevor Sie Kommunikations- bzw.
- Seite 13 Die Standardbenutzerebene ist auf 9 gesetzt, wenn das Bedienterminal zum Starten kein Passwort benötigt. Reserviert (keine Funktion) SW10 COM2-Anschluss Für RS485 muss dieser Schalter auf EIN gestellt sein. Für RS422 muss dieser Schalter auf AUS gestellt sein. Für RS232 besitzt dieser Schalter keine Bedeutung. ABB, 1SBC159101M0102...
- Seite 14 Sie der Controller-Dokumentation. LCD-Kontrasteinstellung Der Drehregler auf der Rückseite des Bedienterminals wird zur Einstellung des LCD-Kontrasts (STN-LCD-Kontrasts) verwendet. Justieren Sie den Regler mit einem kleinen Schraubendreher (im Uhrzeigersinn = Kontrast wird verringert; gegen den Uhrzeigersinn = Kontrast wird erhöht). ABB, 1SBC159101M0102...
- Seite 15 Stromzufuhr vorliegt. In diesem Fall kann der Benutzer den Download erneut ausführen, um Anwendung oder Daten zu übertragen. Im Anschluss daran sollten alle Testpunkte erfolgreich absolviert werden. Hinweis: Vergessen Sie bei der erstmaligen Nutzung des Bedienterminals nicht, die Echtzeituhr (RTC) zu stellen. ABB, 1SBC159101M0102...
- Seite 16 Stellt die interne Uhr und die Kommunikationsparameter im Bedienterminal ein. bewegen Sie sich zum gewünschten Feld. stellen Sie den Feldwert ein. F8 - Copy Kopiert die Anwendungsdaten zu einer anderen CP410- Einheit. F9 - Run Führt die Anwendung aus. ABB, 1SBC159101M0102...
- Seite 17 Bedienung Tastatur CP410 besitzt 16 Tasten, die Zifferntasten, Navigationstasten und Funktionstasten umfassen. CP410 Funktionstasten F1-F10 Zifferntasten Navigationstasten Die Funktions- oder Zusatztasten F1- F10 lassen sich in CP400Soft definieren. Sie können z.B. eingesetzt werden, um ein Controller-Bit oder -Register einzustellen, einen Bildschirm zu wechseln oder eine Passworttabelle anzuzeigen.
- Seite 18 Bedienung Leistungs- und Funktionstest Stellen Sie die DIP-Schalter SW3 und SW4 auf AUS, um den Leistungs- und Funktionstest für CP410 ausführen zu können. Schalten Sie das Bedienterminal ein. Es erscheint folgender Bildschirm: Folgende Tests werden ausgeführt: CP410 Beschreibung F9 - Bench test...
- Seite 19 Bedienung Anwendung herunterladen Verbinden Sie den RS232-Anschluss am PC mit dem COM2-Anschluss an CP410 mithilfe eines TK401-Kabels. Die Verbindung kann ebenfalls wie auf der folgenden Abbildung hergestellt werden: 9-poliger Stecker 9-polige Buchse RXD 2 2 RD TXD 3 3 SD...
- Seite 20 Anwendungsbildschirm. Wählen Sie abschließend Datei/Speichern unter aus, um die Anwendung als *.V6F-Datei zu sichern. Auf diese Weise kann eine Quelldatei zu Wartungs- und Änderungszwecken genutzt werden. Hinweis: Führen Sie beim ersten Heraufladen die Anwendung einmal aus. Andernfalls ist die Uploadfunktion nicht verfügbar. ABB, 1SBC159101M0102...
- Seite 21 Bedienung Anwendung kopieren Um eine Anwendung von einer CP410-Einheit zu einer anderen CP410- Einheit zu kopieren, wählen Sie im Systemmenü F8 - Copy aus. Stellen Sie DIP- Schalter SW7 auf EIN und verbinden Sie die beiden Bedienterminals am COM2-Anschluss per Downloadkabel. Nach dem Selbsttest erscheint auf dem Bildschirm das Systemmenü.
- Seite 22 Vorgangsschaltfläche dar, die die Passworttabelle anzeigt. Wird die Schaltfläche ausgewählt, erscheint die Passworttabelle auf dem Bildschirm. Dazu muss der aktuelle Benutzer eine Zugriffsberechtigung für die Tabelle besitzen. Wie Sie eine Vorgangsschaltfläche konfigurieren, wird im Benutzerhandbuch für CP400Soft beschrieben. ABB, 1SBC159101M0102...
- Seite 23 Bedienterminal die Benutzerebene gemäß dem zuletzt eingegebenen Passwort. So kann diese Schaltfläche verwendet werden, um die Zugriffsberechtigung zu erweitern oder zu beschränken, während das Bedienterminal in Betrieb ist. Wie Sie eine Vorgangsschaltfläche konfigurieren, wird im Benutzerhandbuch für CP400Soft beschrieben. ABB, 1SBC159101M0102...
- Seite 24 CP400Soft fordert das Bedienterminal den Benutzer zu einer Passworteingabe auf. Der Benutzer muss das korrekte Passwort eingeben, um eine Anwendung von einer CP410-Einheit zu einer anderen kopieren zu können. Beachten Sie, dass diese Passworteinstellung anders abläuft als bei den Varianten 1-3.
- Seite 25 ABB STOTZ-KONTAKT GmbH Po Box 10 16 80 69006 Heidelberg Germany Tel. : +49 (0) 6221/701-1190 Fax. : +49 (0) 6221/701-1333 www.abb.de/stotz-kontakt...
