- Seite 1 CP420 Installations- und Bedienungshandbuch Deutsch ABB, 1SBC159102M0102 2008-09...
- Seite 1 CP420 Installations- und Bedienungshandbuch Deutsch ABB, 1SBC159102M0102 2008-09...
- Seite 2 Aufgrund des großen Einsatzspektrums der Ausrüstung müssen sich die Benutzer ausreichende Kenntnisse für den ordnungsgemäßen Betrieb der Ausrüstung in der entsprechenden Anwendung verschaffen. Es dürfen nur Ersatzteile und Zubehör verwendet werden, die gemäß den Spezifikationen von ABB hergestellt wurden. ABB HAFTET FÜR KEINERLEI DIREKTE, INDIREKTE, SPEZIELLE SOWIE ZUFÄLLIGE SCHÄDEN ODER FOLGESCHÄDEN, DIE AUS INSTALLATION, NUTZUNG ODER...
- Seite 2 Aufgrund des großen Einsatzspektrums der Ausrüstung müssen sich die Benutzer ausreichende Kenntnisse für den ordnungsgemäßen Betrieb der Ausrüstung in der entsprechenden Anwendung verschaffen. Es dürfen nur Ersatzteile und Zubehör verwendet werden, die gemäß den Spezifikationen von ABB hergestellt wurden. ABB HAFTET FÜR KEINERLEI DIREKTE, INDIREKTE, SPEZIELLE SOWIE ZUFÄLLIGE SCHÄDEN ODER FOLGESCHÄDEN, DIE AUS INSTALLATION, NUTZUNG ODER...
-
Seite 3: Inhaltsverzeichnis
5 Kommunikationsanschlüsse ..............14 6 Bedienung .................... 15 Selbsttest ..................15 Systemmenü ................16 Leistungs- und Funktionstest ............. 17 Kommunikationsparameter einstellen ........17 Touchdisplay kalibrieren ............18 Anwendung herunterladen............19 Anwendung heraufladen ............20 Anwendung kopieren ..............21 Passwörter .................. 22 ABB, 1SBC159102M0102... -
Seite 3: Inhaltsverzeichnis
5 Kommunikationsanschlüsse ..............14 6 Bedienung .................... 15 Selbsttest ..................15 Systemmenü ................16 Leistungs- und Funktionstest ............. 17 Kommunikationsparameter einstellen ........17 Touchdisplay kalibrieren ............18 Anwendung herunterladen............19 Anwendung heraufladen ............20 Anwendung kopieren ..............21 Passwörter .................. 22 ABB, 1SBC159102M0102... - Seite 4 Inhalt ABB, 1SBC159102M0102...
- Seite 4 Inhalt ABB, 1SBC159102M0102...
-
Seite 5: Sicherheitshinweise
Lieferant keine Haftung für die tatsächliche Nutzung gemäß den Abbildungen übernehmen. – Ebensowenig garantiert der Lieferant, dass das Bedienterminal für Ihre spezielle Anwendung geeignet ist. Eine Haftung für Ihr Produktdesign, Ihre Installation oder Ihren Betrieb ist gleichermaßen ausgeschlossen. ABB, 1SBC159102M0102... -
Seite 5: Sicherheitshinweise
Lieferant keine Haftung für die tatsächliche Nutzung gemäß den Abbildungen übernehmen. – Ebensowenig garantiert der Lieferant, dass das Bedienterminal für Ihre spezielle Anwendung geeignet ist. Eine Haftung für Ihr Produktdesign, Ihre Installation oder Ihren Betrieb ist gleichermaßen ausgeschlossen. ABB, 1SBC159102M0102... -
Seite 6: Stromquelle
Demontage und Entsorgung – Eine vollständige oder teilweise Wiederverwertung des Bedienterminals ist entsprechend den jeweils geltenden Bestimmungen vorzunehmen. – Beachten Sie, dass folgende Komponenten Stoffe enthalten, die eine Gefahr für Gesundheit und Umwelt darstellen können: Lithiumbatterie, Elektrolytkondensatoren und Bildschirm. ABB, 1SBC159102M0102... -
Seite 6: Stromquelle
Demontage und Entsorgung – Eine vollständige oder teilweise Wiederverwertung des Bedienterminals ist entsprechend den jeweils geltenden Bestimmungen vorzunehmen. – Beachten Sie, dass folgende Komponenten Stoffe enthalten, die eine Gefahr für Gesundheit und Umwelt darstellen können: Lithiumbatterie, Elektrolytkondensatoren und Bildschirm. ABB, 1SBC159102M0102... -
Seite 7: Installation
Installation Installation Lieferumfang Die Lieferung umfasst Folgendes: – Bedienterminal CP420 – 4 Installationshalterungen – Stecker für 24 V DC Spannungsversergung – Installations- und Bedienungshandbuch (1SBC159102M0202) ABB, 1SBC159102M0102... -
Seite 7: Installation
Installation Installation Lieferumfang Die Lieferung umfasst Folgendes: – Bedienterminal CP420 – 4 Installationshalterungen – Stecker für 24 V DC Spannungsversergung – Installations- und Bedienungshandbuch (1SBC159102M0202) ABB, 1SBC159102M0102... -
Seite 8: Produktdaten
Produktdaten Produktdaten Parameter CP420 Frontabdeckung, B x H x T 170,3 x 102,6 x 6,0 mm Einbautiefe 45,3 mm Einbaumaße 160,7 x 93,0 mm Schutzgrad der Frontabdeckung IP 65/NEMA 4X (nur für Innenbereich) Gewicht 0,47 kg COM1 9-polige Buchse: RS232/RS485... -
Seite 8: Produktdaten
Produktdaten Produktdaten Parameter CP420 Frontabdeckung, B x H x T 170,3 x 102,6 x 6,0 mm Einbautiefe 45,3 mm Einbaumaße 160,7 x 93,0 mm Schutzgrad der Frontabdeckung IP 65/NEMA 4X (nur für Innenbereich) Gewicht 0,47 kg COM1 9-polige Buchse: RS232/RS485... -
Seite 9: Komponentenbeschreibung

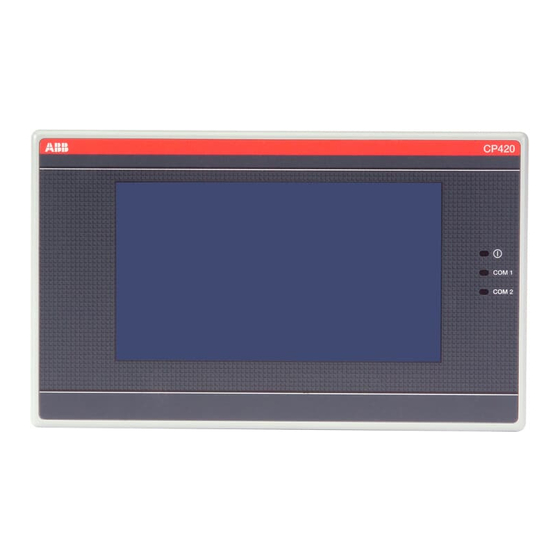

Produktdaten Komponentenbeschreibung Vorderseite Montagelöcher für Halterung Betriebsanzeige Kommunikationslampen Display Rückseite DIP-Schalter (1-10) GS-Netzanschluss COM1: RS232/RS485 COM2: RS422/RS485 ABB, 1SBC159102M0102... -
Seite 9: Komponentenbeschreibung
Produktdaten Komponentenbeschreibung Vorderseite Montagelöcher für Halterung Betriebsanzeige Kommunikationslampen Display Rückseite DIP-Schalter (1-10) GS-Netzanschluss COM1: RS232/RS485 COM2: RS422/RS485 ABB, 1SBC159102M0102... -
Seite 10: Außen- Und Einbaumaße
Produktdaten Außen- und Einbaumaße +0.5 Einheit: mm 160.7 -0.1 160.4 Begrenzungsabmessungen 45.3 170.3 Montage 1. Stellen Sie einen Ausschnitt in der Frontabdeckung her, der den folgenden Abmessungen (mm) entspricht. ABB, 1SBC159102M0102... - Seite 11 Maximales Anzugsmoment: 0,4 ~ 0,5 Nm (3,54 ~ 4,42 lb-in) Einbauabmessungen Einheit: mm ° 3. Das Bedienterminal muss in einem Winkelbereich von 0 bis 135 installiert werden (siehe unten). Erdung Um einen einwandfreien Betrieb des Bedienterminals zu gewährleisten und Hochfrequenzemissionen auszuschließen, muss das Gerät geerdet werden. ABB, 1SBC159102M0102...
-
Seite 12: Stromversorgung Und Verkabelung
Produktdaten Stromversorgung und Verkabelung CP420 muss den 24-V-Gleichstromnetzanschluss verwenden. Die Leistungsaufnahme beträgt 12 W. Warnung: Um elektrische Schläge zu vermeiden, schalten Sie die Stromzufuhr ab, bevor Sie Kommunikations- bzw. Downloadkabel mit dem Bedienterminal verbinden. So führen Sie die Verkabelung für die Spannungsversorgung aus: 1. -
Seite 13: Dip-Schalter
Bedienterminal zum Starten kein Passwort benötigt. Die Standardbenutzerebene ist auf 9 gesetzt, wenn das Bedienterminal zum Starten kein Passwort benötigt. Reserviert SW10 COM2-Anschluss Für RS485 muss dieser Schalter auf EIN gestellt sein. Für RS422 muss dieser Schalter auf AUS gestellt sein. ABB, 1SBC159102M0102... - Seite 14 RS485+ RS422 TX+ (RS485+) RS232 RXD RS422 CTS+ RS232 TXD RS422 CTS- RS422 RX+ Signalerdung Signalerdung RS485- RS422 TX- (RS485-) RS232 RTS RS422 RTS+ RS232 CTS RS422 RTS- Optional; Ausgang mit RS422 RX- +5 V bei 100 mA ABB, 1SBC159102M0102...
-
Seite 15: Bedienung
“Failed” gekennzeichnet, wenn erneut eine Stromzufuhr vorliegt. In diesem Fall kann der Benutzer den Download erneut ausführen, um Anwendung oder Daten zu übertragen. Im Anschluss daran sollten alle Testpunkte erfolgreich absolviert werden. Hinweis: Vergessen Sie bei der erstmaligen Nutzung des Bedienterminals nicht, die Echtzeituhr (RTC) zu stellen. ABB, 1SBC159102M0102... -
Seite 16: Systemmenü
Bedienterminal korrekt funktioniert. bewegen Sie sich zum gewünschten Feld. Mit + und - stellen Sie den Feldwert ein. Copy Kopiert die Anwendungsdaten zu einer anderen CP420-Einheit. Kalibriert das Touchdisplay und Stellt den LCD-Kontrast. Siehe auch Abschnitt 6.5 Touchdisplay kalibrieren. -
Seite 17: Leistungs- Und Funktionstest
Leistungs- und Funktionstest Stellen Sie die DIP-Schalter SW3 und SW4 auf AUS, um den Leistungs- und Funktionstest für CP420 ausführen zu können. Schalten Sie das Bedienterminal ein. Es erscheint folgender Bildschirm: Der Leistungstest (Bench Test) ist eine allgemeine Hardwareprüfung. Beim Funktionstest (Function Test) kann der Benutzer festlegen, welche Komponente geprüft werden soll. -
Seite 18: Touchdisplay Kalibrieren
1. Berühren Sie den linken oberen und rechten unteren Rand des Touchdisplays. 2. Befolgen Sie die Vorgaben am Bildschirm. 3. Berühren Sie abschließend das Quadrat in der Bildschirmmitte. Hinweis: Bei einer Nutzung des Befehls Set werden alle Daten im RAM gelöscht. Siehe auch Abschnitt Systemmenü. ABB, 1SBC159102M0102... -
Seite 19: Anwendung Herunterladen
Bedienung Anwendung herunterladen Verbinden Sie den RS232-Anschluss am PC mit dem COM1-Anschluss an CP420 mithilfe eines TK401-Kabels. Die Verbindung kann ebenfalls wie auf der folgenden Abbildung hergestellt werden. 9-poliger Stecker 9-polige Buchse RXD 2 2 RD TXD 3 3 SD... -
Seite 20: Anwendung Heraufladen
Passworteingabe auf: Geben Sie das Passwort ein, dass in CP400Soft unter Anwendung/Arbeitsplatzeinrichtung festgelegt wurde. Nach Eingabe des korrekten Passworts beginnt das Bedienterminal den Upload der Anwendung zum PC. Wie Sie ein Passwort festlegen, entnehmen Sie dem Abschnitt Passwörter. ABB, 1SBC159102M0102... -
Seite 21: Anwendung Kopieren
Führen Sie beim ersten Heraufladen die Anwendung einmal aus. Andernfalls ist die Uploadfunktion nicht verfügbar. Anwendung kopieren Um eine Anwendung von einer CP420-Einheit zu einer anderen CP420- Einheit zu kopieren, wählen Sie im Systemmenü Copy aus. Stellen Sie DIP- Schalter SW7 auf EIN und verbinden Sie die beiden Bedienterminals per Downloadkabel. - Seite 22 Vorgangsschaltfläche dar, die die Passworttabelle anzeigt. Wird die Schaltfläche ausgewählt, erscheint die Passworttabelle auf dem Bildschirm. Dazu muss der aktuelle Benutzer eine Zugriffsberechtigung für die Tabelle besitzen. Berühren Sie das Passwort, um einen Bereich für die Werteingabe hervorzuheben. ABB, 1SBC159102M0102...
- Seite 23 Passworteingabe aktualisiert das Bedienterminal die Benutzerebene gemäß dem zuletzt eingegebenen Passwort. So kann diese Schaltfläche verwendet werden, um die Zugriffsberechtigung zu erweitern oder zu beschränken, während das Bedienterminal in Betrieb ist. Wie Sie eine Vorgangsschaltfläche konfigurieren, wird im Benutzerhandbuch für CP400Soft beschrieben. ABB, 1SBC159102M0102...
-
Seite 24: Variante 3: Passwortschutz Für Eine Schaltfläche Im Bedienterminal
CP400Soft fordert das Bedienterminal den Benutzer zu einer Passworteingabe auf. Der Benutzer muss das korrekte Passwort eingeben, um eine Anwendung von einer CP420-Einheit zu einer anderen kopieren zu können. Beachten Sie, dass diese Passworteinstellung anders abläuft als bei den Varianten 1-3. - Seite 25 ABB STOTZ-KONTAKT GmbH Po Box 10 16 80 69006 Heidelberg Germany Tel. : +49 (0) 6221/701-1190 Fax. : +49 (0) 6221/701-1333 www.abb.de/stotz-kontakt...
