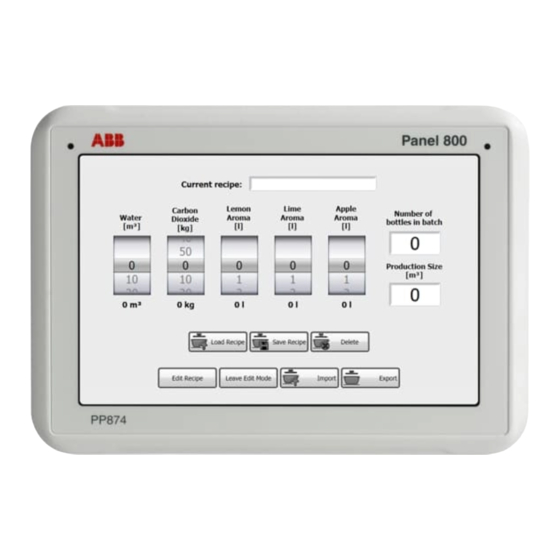

- Seite 1 Compact Product Suite Panel 800 Version 6 PP874 Hardware und Installation...
-
Seite 3: Hardware Und Installation
Panel 800 Version 6 - PP874 Hardware und Installation... - Seite 4 Dokument beschrieben Hard- oder Software entstehen. Das vorliegende Dokument und seine Bestandteile dürfen ohne vorherige schriftliche Zustimmung von ABB nicht vervielfältigt oder kopiert werden, und ihr Inhalt darf nicht an Dritte weitergegeben oder für nicht genehmigte Zwecke verwendet werden.
-
Seite 5: Inhaltsverzeichnis
Inhalt INHALT Abschnitt 1 - Einleitung Allgemein ................Symbole für Warnung, Vorsicht, Informationen und Tipps ...... Abschnitt 2 - Sicherheitshinweise Allgemein ................UL- und cUL-Installation ............Hinweise zur Installation ............Betrieb ................. Service und Wartung ..............Demontage und Entsorgung ............Luft im Touchscreen-Monitor ............ - Seite 6 Inhalt Abschnitt 6 - Operator Panel-Zeichnungen Anschlüsse ................Kommunikationsanschlüsse ............PP874 Übersicht ..............Abschnitt 7 - Zusätzliche Installationshinweise Bedienpanel erden ..............Ethernet-Verbindung im Bedienterminal ........... EMV-Schutz verbessern ............. Umgebungstemperatur ............... Sicherheit ................Galvanische Isolierung ............... Kabel- und Busabschluss RS485 ............
-
Seite 7: Abschnitt 1 Einleitung
Geräte der Begriff „Controller“ verwendet. Dieses Handbuch beschreibt die Installation des Bedienterminals. Weitere Informationen entnehmen Sie dem Handbuch Panel BuilderProgrammierung und Installation. Beschreibung Benutzerdokumentation Erste Ausgabe der PP874 3BSE069458-600 UL-Zulassung 3BSE069458- 600DE Rev A zusätzlichen UL Batterieinformation 3BSE069458-600DE Rev Zusätzliche UL Information zur Stromversorgung... -
Seite 8: Symbole Für Warnung, Vorsicht, Informationen Und Tipps
Abschnitt 1 Einleitung Symbole für Warnung, Vorsicht, Informationen und Tipps Symbole für Warnung, Vorsicht, Informationen und Tipps Diese Publikation enthält Warnungen, Vorsichtshinweise und Informationen für sicherheitsrelevante oder andere wichtige Informationen. Es enthält auch Tipps und nützliche Hinweise für den Leser. Die entsprechenden Symbole sind wie folgt zu interpretieren: Das Symbol "Stromschlag-Warnung"... -
Seite 9: Abschnitt 2 Sicherheitshinweise
Abschnitt 2 Sicherheitshinweise Installateur und Eigentümer und bzw. oder Bediener des Bedienterminals müssen dieses Installationshandbuch lesen und verstehen. Allgemein • Lesen Sie die Sicherheitshinweise sorgfältig durch. • Überprüfen Sie die Lieferung beim Empfang auf etwaige Transportschäden. Informieren Sie den Lieferanten umgehend, wenn Schäden entdeckt werden. •... -
Seite 10: Ul- Und Cul-Installation
Komponenten/Karten installiert werden oder bevor das Bedienterminal an externe Geräte wie zum Beispiel an serielle Geräte angeschlossen wird. UL- und cUL-Installation Dieser Abschnitt gilt nur für Bedienpanels mit UL-Zulassung PP874. • Dieses Gerät darf ausschließlich in nicht explosionsgefährdeten Bereichen der Gefahrenklasse 2 betrieben werden. - Seite 11 UL- und cUL-Installation Abschnitt 2 Sicherheitshinweise Ersetzen Sie eine Erweiterungseinheit erst, nachdem Sie sichergestellt haben, dass die Stromversorgung unterbrochen oder der Bereich als Nicht-Ex-Bereich eingestuft ist. NE REMPLACEZ L'UNITÉ D'EXTENSION QUE SI LE COURANT A ÉTÉ COUPÉ OU SI LA ZONE EST JUGÉE NON DANGEREUSE. •...
-
Seite 12: Hinweise Zur Installation
Abschnitt 2 Sicherheitshinweise Service und Wartung Hinweise zur Installation • Bedienpanel ist für eine stationäre Installation auf einer ebenen Unterlage ausgelegt, wobei folgende Voraussetzungen erfüllt sind: keine hohe Explosionsgefahr – keine starken Magnetfelder – keine direkte Sonneneinstrahlung – keine hohen oder plötzlichen Temperaturschwankungen –... -
Seite 13: Demontage Und Entsorgung
• Eine falsch eingesetzte Batterie kann zu einer Explosionsgefahr führen. Verwenden Sie ausschließlich die vom Lieferanten empfohlenen Batterien. Die Batterie muss während der Garantiezeit von einem autorisierten ABB Service Center ausgetauscht werden. Demontage und Entsorgung Eine vollständige oder teilweise Wiederverwertung des Bedienpanels ist •... - Seite 14 Abschnitt 2 Sicherheitshinweise Luft im Touchscreen-Monitor 3BSE081992-600 Rev E...
-
Seite 15: Abschnitt 3 Installation
Abschnitt 3 Installation Platzanforderungen • Maximale Dicke der Einbauplatte: 11 mm • Platzbedarf in Millimetern für den Einbau des Bedienpanels: 100 mm 143 mm 50 mm 50 mm 100 mm 100 mm 204 mm Die Abmessungen auf der Zeichnung sind nicht proportional. 3BSE081992-600 Rev E... -
Seite 16: Installationsvorgang
Abschnitt 3 Installation Installationsvorgang Installationsvorgang Folgendes wird benötigt: • Ein Phillips-Schraubendreher Packen Sie die Lieferung aus und überprüfen Sie sie auf Vollständigkeit. Informieren Sie bei Beschädigungen den Lieferanten. Stellen Sie das Bedienpanel während der Installation auf eine stabile Oberfläche. Wenn das Bedienpanel herabfällt, können Beschädigungen entstehen. Verwenden Sie die Ausschnittmaße in der Übersichtszeichnung, um eine korrekte Öffnung für das Bedienpanel auszuschneiden. - Seite 17 Installationsvorgang Abschnitt 3 Installation Schließen Sie die Kabel in der angegebenen Reihenfolge an, (siehe Zeichnung und Schrittfolge unten). • Das Bedienpanel muss vor der Inbetriebnahme die Umgebungstem- peratur annehmen. Wenn sich Kondensat bildet, stellen Sie vor dem Netzanschluss sicher, dass das Operator Panel trocken ist. •...
-
Seite 18: Verbindungen Mit Dem Controller
Entfernen Sie vorsichtig die Schutzfolie vom Bedienpanel-Display. Sorgen Sie dafür, dass eine Beschädigung des Panels durch statische Elektrizität verhindert wird. Nur für PP874-Panels mit Art.nr. 3BSE069271R1: Achten Sie beim erstmaligen Anschließen des Bedienpanel an die Stromquelle darauf, dass die Stromversorgung mindestens 48 Stunden lang nicht unterbrochen wird, damit sich die Batterie voll aufladen kann. -
Seite 19: Abschnitt 4 Technische Daten
Abschnitt 4 Technische Daten Parameter PP874 Frontabdeckung, 204 × 143 × 7 mm B × H × T Ausschnittabmes- 187 × 126 mm sungen, B × H Einbautiefe 43 mm (143 mm einschl. Freiraum) Einzelmontage VESA 75 × 75 Hinweis: Die maximale Schraubenlänge für die VESA-Montage beträgt 4 mm. - Seite 20 Abschnitt 4 Technische Daten Parameter PP874 Serieller Anschluss 9-poliger D-Sub-Anschluss mit RS232 RTS/CTS, montierte Buchse für mit standardmäßigen Befestigungsschrauben 4-40 UNC COM3 RS232 und COM4 RS422/RS485 Ethernet 1 × 10/100 Base-T (geschirmt RJ45) 1 × USB Host 2.0, max Ausgangsstrom 200 mA...
- Seite 21 — Abstrahlung: EN 61000-6-4:2007 — Störfestigkeit: EN 61000-6-2:2005 DNV-Zulassung UL-Zulassung Ja, bei PP874-Panels mit UL-Zulassung. Weitere Informationen finden Sie in Abschnitt Chemikalienbeständigkeit. PP874-Panels mit Art.nr. 3BSE069271R1 verwenden einen Akku. Alle anderen Ausführungen nutzen eine Batterie vom Typ BR 2032. 3BSE081992-600 Rev E...
- Seite 22 Abschnitt 4 Technische Daten 3BSE081992-600 Rev E...
-
Seite 23: Abschnitt 5 Chemikalienbeständigkeit
Abschnitt 5 Chemikalienbeständigkeit Metallgehäuse Rahmen- und Gehäusematerial bestehen aus pulverbeschichtetem Aluminium. Diese Pulverbeschichtung widersteht dem Einfluss folgender Chemikalien ohne sichtbare Veränderung: Essigsäure 10% Phosphorsäure 4% Zitronensäure 10% Phosphorsäure 10% Diesel Meerwasser Destilliertes Wasser Natriumchlorid 2% Speiseöl Natriumchlorid 20% Heizöl Schwefelsäure 20% Hydroperoxid 3% Leitungswasser Die Pulverbeschichtung widersteht dem Einfluss folgender Chemikalien bei... - Seite 24 Abschnitt 5 Chemikalienbeständigkeit Metallgehäuse Die Pulverbeschichtung widersteht dem Einfluss folgender Chemikalien bei Zimmertemperatur kaum oder überhaupt nicht:: Konzentrierte Methylethylketon Toluol Essigsäure Aceton Salpetersäure 30% Trichlorethylen Ammoniak 5% Phenol Xylol Konzentrierter Natriumhydroxid 5% Benzin, 97 Oktan, bleifrei Ammoniak Ethylacetat Natriumhydroxid 30% Benzin, 98 Oktan, verbleit 3BSE081992-600 Rev E...
-
Seite 25: Touchscreen Und Überzugmaterial
Touchscreen und Überzugmaterial Abschnitt 5 Chemikalienbeständigkeit Touchscreen und Überzugmaterial Autoflex EBA 180L Autoflex EBA 180L bedeckt den Überzug um das Display. Lösungsmittelbeständigkeit Autoflex EBA 180L ist gemäß DIN 42 115 Teil 2 für die Dauer von mehr als 24 Stunden beständig gegen folgende Chemikalien, ohne dass sichtbare Veränderungen entstehen: Gelöste Scheuermittel Downy/Lenor... -
Seite 26: Touchscreen-Oberfläche
10 min Toluol Touchscreen-Schutzfolie Autoflex EBA 180L Es wird empfohlen, die Autoflex EBA 180L-Schutzfolie für das Display, RX874, zu verwenden.Sie kann bei ABB bestellt werden.. Lösungsmittelbeständigkeit Die Chemikalienbeständigkeit von Autoflex EBA 180L ist in Abschnitt Autoflex EBA 180L beschrieben. Verwendung im Außenbereich Wie alle Folien auf Polyesterbasis darf Autoflex EBA 180L nicht für längere Zeit... -
Seite 27: Abschnitt 6 Operator Panel-Zeichnungen
Abschnitt 6 Operator Panel- Zeichnungen Anschlüsse COM 1/2 COM 3/4 Pos. Anschluss Beschreibung Stromversorgung +24 V DC (18-32 V DC) COM 1/2 Kommunikationsanschlüsse 1 × 10/100 Base-T (geschirmt RJ45) COM 3/4 Kommunikationsanschlüsse 3BSE081992-600 Rev E... -
Seite 28: Kommunikationsanschlüsse
RS422 RTS+ RS232 CTS RS422 RTS- RS422 Rx- RS422 Rx- Um zwei Kommunikationsanschlüsse am selben physikalischen Anschluss zu betreiben, wird das Y-Split-Kabel TK860V001 (Art.nr. 3BSE069476R1) verwendet. Nur die PP874 Bedienpanels mit Teilenummer 3BSE069271R1 haben COM-Ports mit Abschlusswiderstand. 3BSE081992-600 Rev E... -
Seite 29: Pp874 Übersicht
PP874 Übersicht Abschnitt 6 Operator Panel-Zeichnungen PP874 Übersicht max. 11 mm Card-Slot für USB-Host SD-Speicherkarte 3BSE081992-600 Rev E... - Seite 30 Abschnitt 6 Operator Panel-Zeichnungen PP874 Übersicht 3BSE081992-600 Rev E...
-
Seite 31: Abschnitt 7 - Zusätzliche Installationshinweise
Abschnitt 7 Zusätzliche Instal- lationshinweise Wenn Kommunikationsprobleme auftreten, z.B. in Umgebungen mit Störeinflüssen oder bei Temperaturen in der Nähe der zulässigen Grenzwerte, sind folgende Empfehlungen zu beachten. Bedienpanel erden Tür Montageplatte im Schrank Bedienpanel Stromversorgung 24 V DC Ferritkern Die Montageklemmen von Bedienpanel stellen keine sichere Erdungsverbindung zwischen Panel und Geräteschrank dar, siehe 1 auf der Zeichnung oben. - Seite 32 Abschnitt 7 Zusätzliche Installationshinweise Bedienpanel erden Bringen Sie einen Draht oder ein Erdungskabel, der bzw. das gemäß den lokalen Vorschriften für Elektroarbeiten dimensioniert ist, zwischen Bedienpanel-Gehäuse und dem nächsten Erdungspunkt an der Tür an, siehe 3 auf der Abbildung oben. Bringen Sie zwischen Tür und Geräteschrank ein starkes, aber kurzes Erdungsgeflecht an, siehe 4 in der Zeichnung oben.
-
Seite 33: Ethernet-Verbindung Im Bedienterminal
Ethernet-Verbindung im Bedienterminal Abschnitt 7 Zusätzliche Installationshinweise Ethernet-Verbindung im Bedienterminal Industrie-Ethernet RJ45 RJ45 RJ45 RJ45 Bedienpanel RJ45 Bedienpanel RJ45 Kurz und nicht Bedienpanel abgeschirmt Abgeschirmt RJ45 Bedienpanel RJ45 0.1 μF 250 V In einigen industriellen Ethernet-Einheiten ist die Abschirmung des RJ45-Anschlusses über einen Kondensator mit dem Gehäuse verbunden, siehe 1 in der Zeichnung oben. - Seite 34 Abschnitt 7 Zusätzliche Installationshinweise Ethernet-Verbindung im Bedienterminal Eine geeignete Lösung ist die Verwendung eines geschirmten Ethernet-Kabels, dessen Abschirmung nur an einem Ende angeschlossen wird. Eine Möglichkeit besteht darin, die Abschirmung zu entfernen, siehe 3 in der Zeichnung oben. Ein elegantere Lösung ist die Verlängerung des geschirmten Ethernet-Kabels mit einem ungeschirmten Ethernet-Kabelabschnitt, siehe 4 in der Zeichnung oben.
-
Seite 35: Emv-Schutz Verbessern
EMV-Schutz verbessern Abschnitt 7 Zusätzliche Installationshinweise EMV-Schutz verbessern Setzen Sie für die Kommunikation per RS232 geschirmte Kabel ein. • Setzen Sie für die Kommunikation per RS422 und RS485 Twistedpairkabel und • geschirmte Kabel ein. Verwenden Sie die passenden Kabel für den jeweiligen Bustyp: Ethernet, •... -
Seite 36: Umgebungstemperatur
Abschnitt 7 Zusätzliche Installationshinweise Umgebungstemperatur Metallgehäuse Metallgehäuse Klemme oder Stecker Klemme oder Stecker Kabelklemme aus Stahl EMV Kabeleinführung Kunststoff-Kabeleinführung Abgeschirmtes Kabel Abgeschirmtes Kabel Verwenden Sie eine EMV-Kabelverschraubung oder normale Kabelverschraubung aus Kunststoff, entfernen Sie den Außenmantel und schließen Sie die Abschirmung mit einer 360°-Metall-Kabelschelle an die Installationsplatte an. - Seite 37 Umgebungstemperatur Abschnitt 7 Zusätzliche Installationshinweise Oben 50°C innen Bedienpanel Power Power Axiallüfter 120 x 120 mm 30°C außen Mitte 45°C innen Luftvolumen- strom Power Unten 40°C innen In den meisten Fällen liegt die Umgebungstemperatur für das Operator Panel deutlich über der Umgebungstemperatur für den Geräteschrank. Wenn der Schrank groß...
- Seite 38 Abschnitt 7 Zusätzliche Installationshinweise Umgebungstemperatur verbraucht. Hierbei wird davon ausgegangen, dass die gesamte zugeführte Leistung in Wärme umgewandelt wird. 3BSE081992-600 Rev E...
-
Seite 39: Sicherheit
Sicherheit Abschnitt 7 Zusätzliche Installationshinweise Sicherheit Die meisten Operator Panels werden mit 24 V DC versorgt. Stromversorgung 230 VDC auf 24 VDC Bedienpanel +24 V Stromversorgung 230 VDC auf 24 VDC Bedienpanel +24 V Abstand? Stromversorgung 230 VDC auf 24 VDC Bedienpanel +24 V Kleiner Controller mit Erweiterungseinheit... -
Seite 40: Galvanische Isolierung
Abschnitt 7 Zusätzliche Installationshinweise Galvanische Isolierung Wenn zwischen den Relaiskontakten für 24 V DC und 230 V DC ein größerer Abstand vorliegt, kann ein- und dieselbe 24-V-Einheit für die gesamte Versorgung verwendet werden. Siehe 3 in der Zeichnung oben. Verbinden Sie 0 V an der 24-V-Einheit mit der Erde. Daraus ergeben sich drei Vorteile: •... - Seite 41 Galvanische Isolierung Abschnitt 7 Zusätzliche Installationshinweise Bedienpanel Modularer Controller Drucker Power CPU COM COM2 RS422 RS232 Computer Computer Nicht dasselbe Massepotential = Interner Masseanschluss (0 V) Wenn ein PC mit dem Bedienpanel verbunden ist, werden die internen 0 V (GND) des Panels über den PC mit der Schutzerdung verbunden.
-
Seite 42: Kabel- Und Busabschluss Rs485
Abschnitt 7 Zusätzliche Installationshinweise Kabel- und Busabschluss RS485 Kabel- und Busabschluss RS485 • Um den maximalen Übertragungsabstand und die maximale Übertragungsgeschwindigkeit zu nutzen, müssen abgeschirmte Twisted-Pair-Kabel verwendet werden. Die wechselseitige Kapazität darf 52,5 pF/m nicht überschreiten und der Kabelquerschnitt muss mindestens 0,25 mm (AWG 24) betragen. - Seite 43 Kabel- und Busabschluss RS485 Abschnitt 7 Zusätzliche Installationshinweise 3BSE081992-600 Rev E...
- Seite 44 Kontakt www.abb.com/compactproductsuite 3BSE081992-600 Rev E www.abb.com/controlsystems Copyright © 2015 ABB. All rights reserved.
