Air-Conditioners
PCH-2, 2.5, 3GKHA, 4, 5, 6GKHSA
PCH-2, 2.5, 3GKA-E, 4, 5, 6GKSA-E

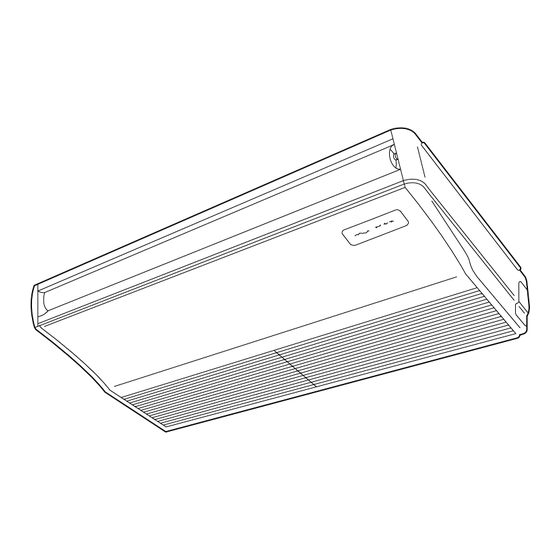

INSTALLATION MANUAL
E
For safe and correct use, please read this installation manual thoroughly before installing the air-conditioner unit.
INSTALLATIONSHANDBUCH
D
Zum sicheren und ordnungsgemäßen Gebrauch der Klimaanlage das Installationshandbuch gründlich durchlesen.
MANUEL D'INSTALLATION
F
Veuillez lire le manuel d'installation en entier avant d'installer ce climatiseur pour éviter tout accident et vous assurer d'une utilisation correcte.
INSTALLATIONSMANUAL
SD
Läs denna installationsmanual noga för säkert och korrekt bruk innan luftkonditioneringen installeras.
INSTALLATIEHANDLEIDING
NL
Voor een veilig en juist gebruik moet u deze installatiehandleiding grondig doorlezen voordat u de airconditioner installeert.
MANUALE DI INSTALLAZIONE
I
Per un uso sicuro e corretto, leggere attentamente questo manuale di installazione prima di installare il condizionatore d'aria.
MANUAL DE INSTALACIÓN
ES
Para un uso seguro y correcto, lea detalladamente este manual de instalación antes de montar la unidad de aire acondicionado.
MANUAL DE INSTALAÇÃO
PR
Para segurança e utilização correctas, leia atentamente este manual de instalação antes de instalar a unidade de ar condicionado.
INSTALLATIONSMANUAL
DK
Læs venligst denne installationsmanual grundigt, før De installerer airconditionanlægget, af hensyn til sikker og korrekt anvendelse.
E°XEIPI¢IO O¢H°IøN E°KATA™TA™H™
GR
°È· ·ÛÊ¿ÏÂÈ· Î·È ÛˆÛÙ‹ ¯Ú‹ÛË, ·Ú·Î·Ï›ÛÙ ‰È·‚¿ÛÂÙ ÚÔÛ¯ÙÈο ·˘Ùfi ÙÔ ÂÁ¯ÂÈÚ›‰ÈÔ ÂÁηٿÛÙ·Û˘ ÚÈÓ ·Ú¯›ÛÂÙ ÙËÓ ÂÁηٿÛÙ·ÛË Ù˘ ÌÔÓ¿‰·˜ ÎÏÈÌ·ÙÈÛÌÔ‡.
MONTAJ ELK‹TABI
TR
Emniyetli ve do¤ru biçimde nas›l kullan›laca¤›n› ö¤renmek için lütfen klima cihaz›n› monte etmeden önce bu elkitab›n› dikkatle okuyunuz.
ON/OFF –
CENTRALLY CONTROLLED
1Hr.
ON OFF
FILTER
˚C
CHECK
CLOCK
CHECK MODE
˚C
TEST RUN
STAND BY
DEFROST
NOT AVAILABLE
FOR INSTALLER
FÜR INSTALLATEURE
POUR L'INSTALLATEUR
FÖR INSTALLATÖREN
VOOR DE INSTALLATEUR
PER L'INSTALLATORE
PARA EL INSTALADOR
PARA O INSTALADOR
TIL INSTALLATØREN
°π∞ ∞À∆√¡ ¶√À ∫∞¡∂π
∆∏¡ ∂°∫∞∆∞™∆∞™∏
MONTÖR ‹Ç‹N

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Mitsubishi Electric Mr. SLIM PCH-2GKA

Inhaltszusammenfassung für Mitsubishi Electric Mr. SLIM PCH-2GKA

  • Seite 1 Air-Conditioners PCH-2, 2.5, 3GKHA, 4, 5, 6GKHSA PCH-2, 2.5, 3GKA-E, 4, 5, 6GKSA-E FOR INSTALLER FÜR INSTALLATEURE POUR L’INSTALLATEUR FÖR INSTALLATÖREN VOOR DE INSTALLATEUR PER L’INSTALLATORE PARA EL INSTALADOR PARA O INSTALADOR TIL INSTALLATØREN °π∞ ∞À∆√¡ ¶√À ∫∞¡∂π ∆∏¡ ∂°∫∞∆∞™∆∞™∏ MONTÖR ‹Ç‹N ON/OFF –...

  • Seite 2: Inhaltsverzeichnis

    Contents Contents Inhaltsverzeichnis Index Innehåll Inhoud Indice 1. Safety precautions ................... 4 2. Installation location ................12 3. Installing the indoor unit ................. 18 4. Installing the outdoor unit ............... 30 5. Installing the refrigerant piping ............... 32 6. Installing the drain piping ............... 42 7.
  • Seite 3 Contenido Índice Indholdsfortegnelse ¶ÂÚȯfiÌÂÓ· ‹çindekiler 中 1. Medidas de Seguridad ................5 1. Precauções de Segurança ..............5 2. Lugar en que se instalará ..............13 2. Localização da instalação ..............13 3. Instalación de la unidad interior ............. 19 3.

  • Seite 4: Consignes De Sécurité

    1. Safety precautions 1. Sicherheitsvorkehrungen 1. Consignes de sécurité 1. Säkerhetsåtgärder 1. Veiligheidsvoorschriften 1. Misure di sicurezza s Before installing the unit, make sure you read all the “Safety precau- tions”. s This equipment may not be applicable to EN60555-2:1987/EN61000-3- 2:1995+A1:1998+A2:1998 and/or EN60555-3:1987+A1:1991/EN61000-3- 3:1995.

  • Seite 5: Medidas De Seguridad

    1. Medidas de Seguridad 1. Precauções de Segurança 1. Sikkerhedsforanstaltninger 1. ¶ÚÔÊ˘Ï·ÎÙÈο ª¤ÙÚ· ∞ÛÊ·Ï›·˜ 1. Güvenlik Önlemleri 中 s Antes de instalar la unidad, asegúrese de haber leído el capítulo de s s s s s Antes de instalar a unidade, leia atentamente as “Precauções de segu- “Medidas de seguridad”.
  • Seite 6 1. Safety precautions 1. Sicherheitsvorkehrungen 1. Consignes de sécurité 1. Säkerhetsåtgärder 1. Veiligheidsvoorschriften 1. Misure di sicurezza : Indicates an action that must be avoided. : Indicates that important instructions must be followed. : Indicates a part which must be grounded. : Indicates that caution should be taken with rotating parts.
  • Seite 7 1. Medidas de seguridad 1. Precauções de segurança 1. Sikkerhedsforanstaltninger 1. ¶ÚÔÊ˘Ï·ÎÙÈο ª¤ÙÚ· ∞ÛÊ·Ï›·˜ 1. Güvenlik Önlemleri 中 : Indica una acción que debe evitarse. : Indica uma acção a evitar. : Indica que deben seguirse unas instrucciones importantes. : Indica a existência de instruções importantes a seguir. : Indica una pieza que debe estar conectada a tierra.
  • Seite 8 • The unit should not be installed by the user. Ask the dealer or an authorized technician to install the unit. • Use only accessories authorized by Mitsubishi Electric and ask the dealer or an authorized technician to install them.
  • Seite 9 • Utilice sólo accesorios autorizados por Mitsubishi Electric y pida a su distri- • Utilize só acessórios autorizados pela Mitsubishi Electric e peça ao seu dis- buidor o a una empresa autorizada que se los instale.
  • Seite 10 1. Safety precautions 1. Sicherheitsvorkehrungen 1. Consignes de sécurité 1. Säkerhetsåtgärder 1. Veiligheidsvoorschriften 1. Misure di sicurezza Caution: • When the room humidity exceeds 80% or when the drain pipe is clogged, water may drip from the indoor unit. Do not install the indoor unit where such dripping could cause damage.
  • Seite 11 1. Medidas de seguridad 1. Precauções de segurança 1. Sikkerhedsforanstaltninger 1. ¶ÚÔÊ˘Ï·ÎÙÈο ª¤ÙÚ· ∞ÛÊ·Ï›·˜ 1. Güvenlik Önlemleri 中 Cuidado: Cuidado: • Cuando la humedad de la habitación supere el 80%, o cuando el tubo de • Se a humidade da peça exceder 80% ou o tubo de drenagem estiver entupido, drenaje esté...

  • Seite 12: Emplacement Pour L'installation

    2. Installation location 2. Aufstellort 2. Emplacement pour l’installation 2. Placering 2. Plaats 2. Luogo in cui installare 2.1. Outline dimensions (Indoor unit) Select a proper position allowing the following clearances for installation and maintenance. (mm) Models PCH-2 1000 Min. 270 Min.

  • Seite 13: Lugar En Que Se Instalará

    2. Lugar en que se instalará 2. Localização da instalação 2. Montagested 2. ÃÒÚÔ˜ ÂÁηٿÛÙ·Û˘ 2. Montaj yeri 中 2.1. Dimensiones exteriores (Unidad interior) 2.1. Dimensões globais (Unidade interior) Seleccione una posición adecuada, de forma que queden las siguientes distancias Seleccione um lugar adequado que torne possível os seguintes espaços para insta- para proceder a la instalación y al mantenimiento.

  • Seite 14: Refrigerant Pipe

    2. Installation location 2. Aufstellort 2. Emplacement pour l’installation 2. Placering 2. Plaats 2. Luogo in cui installare 2.3. Refrigerant pipe s Check that the difference between the heights of the indoor and outdoor units, the length of refrigerant pipe, and the number of bends in the pipe are within the limits shown below.

  • Seite 15: Tubería De Refrigerante

    2. Lugar en que se instalará 2. Localização da instalação 2. Montagested 2. ÃÒÚÔ˜ ÂÁηٿÛÙ·Û˘ 2. Montaj yeri 中 2.3. Tubería de refrigerante 2.3. Tubo de refrigerante s Compruebe que la diferencia de altura entre las unidades interior y exte- s Verifique se a diferença entre as alturas das unidades interior e exterior, o rior, la longitud del tubo de refrigerante y la cantidad de codos en la tubería comprimento da tubagem de refrigeração e o número de curvas na tubagem...

  • Seite 16: Ventilation And Service Space

    2. Installation location 2. Aufstellort 2. Emplacement pour l’installation 2. Placering 2. Plaats 2. Luogo in cui installare 2.4. Ventilation and service space When installing a single outdoor unit A 100 (150) mm or more When installing many outdoor units A Min.

  • Seite 17: Ventilación Y Espacio De Servicio

    2. Lugar en que se instalará 2. Localização da instalação 2. Montagested 2. ÃÒÚÔ˜ ÂÁηٿÛÙ·Û˘ 2. Montaj yeri 中 2.4. Ventilación y espacio de servicio 2.4. Ventilação e espaço de manutenção Al instalar una unidad exterior simple Quando instalar uma só unidade exterior A 100 (150) mm o más A 100 (150) mm ou mais Cuando instale varias unidades exteriores...

  • Seite 18: Installation De L'appareil Intérieur

    3. Installing the indoor unit 3. Anbringung der Innenanlage 3. Installation de l’appareil intérieur 3. Installering av inomhusenheten 3. Het binnenapparaat installeren 3. Installazione della sezione interna 3.1. Check the indoor unit accessories The indoor unit should be supplied with the following spare parts and accessories (contained in the inside of the intake grille).

  • Seite 19: Instalación De La Unidad Interior

    3. Instalación de la unidad interior 3. Instalação da unidade interior 3. Montering af den indendørs enhed 3. ∂ÁηٿÛÙ·ÛË Ù˘ ÂÛˆÙÂÚÈ΋˜ ÌÔÓ¿‰·˜ 3. ‹ç ünitenin monte edilmesi 中 3.1. Comprobación de los accesorios de la unidad in- 3.1. Verificação dos acessórios da unidade interior terior A unidade interior deve ter as seguintes peças sobresselentes e acessórios (no interior da grelha de admissão).

  • Seite 20: Preparation For Installation

    3. Installing the indoor unit 3. Anbringung der Innenanlage 3. Installation de l’appareil intérieur 3. Installering av inomhusenheten 3. Het binnenapparaat installeren 3. Installazione della sezione interna 3.2. Preparation for installation 1) Suspension bolt installing spacing (mm) Models PCH-2 1000 PCH-2.5, 3 1240 1310...

  • Seite 21: Preparación Para La Instalación

    3. Instalación de la unidad interior 3. Instalação da unidade interior 3. Montering af den indendørs enhed 3. ∂ÁηٿÛÙ·ÛË Ù˘ ÂÛˆÙÂÚÈ΋˜ ÌÔÓ¿‰·˜ 3. ‹ç ünitenin monte edilmesi 中 3.2. Preparación para la instalación 3.2. Preparação para instalação 1) Determinación de las posiciones de instalación de los pernos 1) Espaço para instalação do parafuso de suspensão de suspensión (mm)
  • Seite 22 3. Installing the indoor unit 3. Anbringung der Innenanlage 3. Installation de l’appareil intérieur 3. Installering av inomhusenheten 3. Het binnenapparaat installeren 3. Installazione della sezione interna 3) Selection of suspension bolts and piping positions Using the pattern paper provided for installation, select proper positions for suspen- sion bolts and piping and prepare relative holes.
  • Seite 23 3. Instalación de la unidad interior 3. Instalação da unidade interior 3. Montering af den indendørs enhed 3. ∂ÁηٿÛÙ·ÛË Ù˘ ÂÛˆÙÂÚÈ΋˜ ÌÔÓ¿‰·˜ 3. ‹ç ünitenin monte edilmesi 中 3) Selección de las posiciones de la tubería y de los pernos de sus- Selecção dos parafusos de suspensão e das posições da pensión tubagem...
  • Seite 24 3. Installing the indoor unit 3. Anbringung der Innenanlage 3. Installation de l’appareil intérieur 3. Installering av inomhusenheten 3. Het binnenapparaat installeren 3. Installazione della sezione interna 4) Indoor unit preparation 1. Install the suspending bolts. (Procure the W3/8 or M10 bolts locally.) Predetermine the length from the ceiling (1 within 100 mm).

  • Seite 25: Preparación De La Unidad Interior

    3. Instalación de la unidad interior 3. Instalação da unidade interior 3. Montering af den indendørs enhed 3. ∂ÁηٿÛÙ·ÛË Ù˘ ÂÛˆÙÂÚÈ΋˜ ÌÔÓ¿‰·˜ 3. ‹ç ünitenin monte edilmesi 中 4) Preparación de la unidad interior 4) Preparação da unidade interior 1. Instale los pernos de suspensión. (Adquiera pernos W3/8 o M10) 1.

  • Seite 26: Installing The Indoor Unit

    3. Installing the indoor unit 3. Anbringung der Innenanlage 3. Installation de l’appareil intérieur 3. Installering av inomhusenheten 3. Het binnenapparaat installeren 3. Installazione della sezione interna 3.3. Installing the indoor unit Use a proper suspending method depending on the presence or absence of ceiling materials as follows.

  • Seite 27: Instalación De La Unidad Interior

    3. Instalación de la unidad interior 3. Instalação da unidade interior 3. Montering af den indendørs enhed 3. ∂ÁηٿÛÙ·ÛË Ù˘ ÂÛˆÙÂÚÈ΋˜ ÌÔÓ¿‰·˜ 3. ‹ç ünitenin monte edilmesi 中 3.3. Instalación de la unidad interior 3.3. Instalação da unidade interior Dependiendo de si el techo tiene materiales de adorno o no, use el método de Utilize o método de suspensão consoante a presença ou ausência de materiais de suspensión más adecuado según se indica a continuación.
  • Seite 28 3. Installing the indoor unit 3. Anbringung der Innenanlage 3. Installation de l’appareil intérieur 3. Installering av inomhusenheten 3. Het binnenapparaat installeren 3. Installazione della sezione interna (mm) 2) Installing the suspending bracket first onto the ceiling Installing procedures 7–12 1.
  • Seite 29 3. Instalación de la unidad interior 3. Instalação da unidade interior 3. Montering af den indendørs enhed 3. ∂ÁηٿÛÙ·ÛË Ù˘ ÂÛˆÙÂÚÈ΋˜ ÌÔÓ¿‰·˜ 3. ‹ç ünitenin monte edilmesi 中 2) Instalación en el techo, en primer lugar, del soporte de suspen- 2) Instalação de um suporte primeiro no tecto sión Instruções de instalação...

  • Seite 30: Installation De L'appareil Extérieur

    4. Installing the outdoor unit 4. Einbau der Außenanlage 4. Installation de l’appareil extérieur 4. Installation av utomhusenhet 4. Het buitenapparaat installeren 4. Installazione della sezione esterna • Be sure to install the unit in a sturdy, level surface to prevent rattling noises during operation.

  • Seite 31: Instalación De La Unidad Exterior

    4. Instalación de la unidad exterior 4. Instalação da unidade exterior 4. Montering af den udendørs enhed 4. ∂ÁηٿÛÙ·ÛË Ù˘ Â͈ÙÂÚÈ΋˜ ÌÔÓ¿‰·˜ 4. D›fl ünitenin monte edilmesi 中 • Cerciórese de instalar la unidad en una superficie robusta y nivelada para evitar •...

  • Seite 32: Installera Kylmedelsrör

    5. Installing the refrigerant piping 5. Installation der Kältemittelrohrleitung 5. Installation de la tuyauterie du réfrigérant 5. Installera kylmedelsrör 5. Installeren van de koelstofleidingen 5. Installazione della tubazione del refrigerante 5.1. Indoor unit • When commercially available copper pipes are used, wrap liquid and gas pipes with commercially available insulation materials (heat-resistant to 100°C or more, thickness of 12 mm or more).

  • Seite 33: Instalación De La Tubería Del Refrigerante

    5. Instalación de los tubos del refrigerante 5. Instalação da tubagem do refrigerante 5. Montering af kølemiddelrør 5. ∂ÁηٿÛÙ·ÛË Ù˘ ۈϋӈÛ˘ „˘ÎÙÈÎÔ‡ ˘ÁÚÔ‡ 5. So¤utucu borular›n›n monte edilmesi 中 5.1. Unidad interior 5.1. Unidade interior • Si se utilizan tubos de cobre convencionales, envuelva los tubos de gas y líquido •...

  • Seite 34: Refrigerant Piping

    5. Installing the refrigerant piping 5. Installation der Kältemittelrohrleitung 5. Installation de la tuyauterie du réfrigérant 5. Installera kylmedelsrör 5. Installeren van de koelstofleidingen 5. Installazione della tubazione del refrigerante 5.2. Refrigerant piping 1) Indoor unit Installing procedures 1. Slide the supplied pipe cover 2 over the gas piping until it is pressed against the sheet metal inside the unit.

  • Seite 35: Tubos De Refrigerante

    5. Instalación de los tubos del refrigerante 5. Instalação da tubagem do refrigerante 5. Montering af kølemiddelrør 5. ∂ÁηٿÛÙ·ÛË Ù˘ ۈϋӈÛ˘ „˘ÎÙÈÎÔ‡ ˘ÁÚÔ‡ 5. So¤utucu borular›n›n monte edilmesi 中 5.2. Tubos de refrigerante 5.2. Tubagem de refrigerante 1) Unidad interior 1) Unidade interior Procedimientos de instalación Instruções de instalação...
  • Seite 36 5. Installing the refrigerant piping 5. Installation der Kältemittelrohrleitung 5. Installation de la tuyauterie du réfrigérant 5. Installera kylmedelsrör 5. Installeren van de koelstofleidingen 5. Installazione della tubazione del refrigerante 2) Outdoor unit 1 Pipe take-in direction The pipe can be passed in any of the four directions: front, rear, right and lower side. 2 Remove the service panel (three screws) and the piping cover (one screw).
  • Seite 37 5. Instalación de los tubos del refrigerante 5. Instalação da tubagem do refrigerante 5. Montering af kølemiddelrør 5. ∂ÁηٿÛÙ·ÛË Ù˘ ۈϋӈÛ˘ „˘ÎÙÈÎÔ‡ ˘ÁÚÔ‡ 5. So¤utucu borular›n›n monte edilmesi 中 2) Unidad exterior 2) Unidade exterior 1 Dirección de los tubos 1 Direcção sinuosa do tubo El tubo puede pasar por cualquiera de las cuatro direcciones: frontal, trasera, dere- O tubo pode ser dirigido em qualquer das quatro direcções: para a frente, para trás,...
  • Seite 38 5. Installing the refrigerant piping 5. Installation der Kältemittelrohrleitung 5. Installation de la tuyauterie du réfrigérant 5. Installera kylmedelsrör 5. Installeren van de koelstofleidingen 5. Installazione della tubazione del refrigerante 3) Stop valve 1 Perform refrigerant piping connections for the indoor/outdoor unit when the out- door unit’s stop valve is completely closed.
  • Seite 39 5. Instalación de los tubos del refrigerante 5. Instalação da tubagem do refrigerante 5. Montering af kølemiddelrør 5. ∂ÁηٿÛÙ·ÛË Ù˘ ۈϋӈÛ˘ „˘ÎÙÈÎÔ‡ ˘ÁÚÔ‡ 5. So¤utucu borular›n›n monte edilmesi 中 3) Válvula de tope 3) Válvula de paragem 1 Realice las conexiones de los tubos de refrigerante de la unidad interior/exterior 1 Execute as ligações da tubagem de refrigerante para a unidade interior/exterior con la válvula de parada de la unidad exterior completamente cerrada.

  • Seite 40: Addition Of Refrigerant

    5. Installing the refrigerant piping 5. Installation der Kältemittelrohrleitung 5. Installation de la tuyauterie du réfrigérant 5. Installera kylmedelsrör 5. Installeren van de koelstofleidingen 5. Installazione della tubazione del refrigerante 5.3. Addition of refrigerant 1 Refrigerant amount This product needs no additional charging of refrigerant for a pipe length of 30 m or less.

  • Seite 41: Añadido De Refrigerante

    5. Instalación de los tubos del refrigerante 5. Instalação da tubagem do refrigerante 5. Montering af kølemiddelrør 5. ∂ÁηٿÛÙ·ÛË Ù˘ ۈϋӈÛ˘ „˘ÎÙÈÎÔ‡ ˘ÁÚÔ‡ 5. So¤utucu borular›n›n monte edilmesi 中 5.3. Añadido de refrigerante 5.3. Adição de refrigerante 1 Cantidad de refrigerante 1 Quantidade de refrigerante Este producto no necesita una carga adicional de refrigerante si la tubería es de 30 m o Este produto necessita de carregamento adicional de refrigerante para um comprimento de...

  • Seite 42: Installation Du Tuyau D'évacuation

    6. Installing the drain piping 6. Installation der Auslaufrohrleitung 6. Installation du tuyau d’évacuation 6. Installera dräneringsrör 6. Installatie van de afvoerleiding 6. Installazione della tubazione di drenaggio 6.1. Preparation for left side piping installation A Drain pan B Plug •...

  • Seite 43: Instalación De La Tubería De Drenaje

    6. Instalación de la tubería de drenaje 6. Instalação da tubagem de drenagem 6. Montering af drænrør 6. ∂ÁηٿÛÙ·ÛË Ù˘ ۈϋӈÛ˘ ·ÔÛÙÚ¿ÁÁÈÛ˘ 6. Drenaj borular›n›n monte edilmesi 中 6.1. Preparación para la instalación de la tubería del 6.1. Preparação da instalação da tubagem lateral esquer- lado izquierdo A Depósito de drenaje B Tapón...
  • Seite 44 6. Installing the drain piping 6. Installation der Auslaufrohrleitung 6. Installation du tuyau d’évacuation 6. Installera dräneringsrör 6. Installatie van de afvoerleiding 6. Installazione della tubazione di drenaggio Installing procedures 1. Attach the joint socket 5 supplied with the unit to the drain port on the unit with a vinyl chloride adhesive.

  • Seite 45: Áî·ù¿Ûù·ûë Ùë˜ Ûˆï‹Óˆûë˜ ·Ôûùú¿Ááèûë

    6. Instalación de la tubería de drenaje 6. Instalação da tubagem de drenagem 6. Montering af drænrør 6. ∂ÁηٿÛÙ·ÛË Ù˘ ۈϋӈÛ˘ ·ÔÛÙÚ¿ÁÁÈÛ˘ 6. Drenaj borular›n›n monte edilmesi 中 Procedimientos de instalación Instruções de instalação 1. Sujete el adaptador de junta 5 que se suministra con la unidad en la abertura de 1.

  • Seite 46: Installations Électriques

    7. Electrical work 7. Elektroarbeiten 7. Installations électriques 7. Elektriska arbeten 7. Elektrische aansluitingen 7. Collegamenti elettrici 7.1. Precautions s Supply power from independently branched circuit. s Wiring should conform to applicable standards. s Never connect the power supply directly to the control wiring terminals, as this will cause a unit failure.

  • Seite 47: Trabajo Eléctrico

    7. Trabajo eléctrico 7. Trabalho de electricidade 7. Elektrisk arbejde 7. ∏ÏÂÎÙÚÈΤ˜ ÂÚÁ·Û›Â˜ 7. Elektrik iflleri 中 7.1. Precauciones 7.1. Precauções s La alimentación eléctrica debe ser una línea dedicada. s Fonte de alimentação do circuito ligado independentemente. s El cableado debe cumplir los estándares aplicables. s O trabalho de cablagem deve ser conforme às normas aplicáveis.

  • Seite 48: Electric Wiring

    7. Electrical work 7. Elektroarbeiten 7. Installations électriques 7. Elektriska arbeten 7. Elektrische aansluitingen 7. Collegamenti elettrici 7.2. Electric wiring Wiring procedures 1. Remove the (two) tapping screws then remove the electric part cover. 2. Connect the electric wires securely to the corresponding terminals. 3.

  • Seite 49: Cableado Eléctrico

    7. Trabajo eléctrico 7. Trabalho de electricidade 7. Elektrisk arbejde 7. ∏ÏÂÎÙÚÈΤ˜ ÂÚÁ·Û›Â˜ 7. Elektrik iflleri 中 7.2. Cableado eléctrico 7.2. Cablagem eléctrica Procedimientos de cableado Instruções de cablagem 1. Extraiga los (dos) tornillos y saque la cubierta de la parte eléctrica. 1.

  • Seite 50: Remote Controller

    7. Electrical work 7. Elektroarbeiten 7. Installations électriques 7. Elektriska arbeten 7. Elektrische aansluitingen 7. Collegamenti elettrici 7.3. Remote controller 1) Installing procedures (1) Select an installing position for the remote controller. The temperature sensors are located on both remote controller and indoor unit. s Procure the following parts locally.

  • Seite 51: Control Remoto

    7. Trabajo eléctrico 7. Trabalho de electricidade 7. Elektrisk arbejde 7. ∏ÏÂÎÙÚÈΤ˜ ÂÚÁ·Û›Â˜ 7. Elektrik iflleri 中 7.3. Control remoto 7.3. Controlo remoto 1) Procedimientos de instalación 1) Instruções de instalação (1) Seleccione una posición adecuada para el control remoto. (1) Seleccione uma posição de instalação do controlo remoto.
  • Seite 52 7. Electrical work 7. Elektroarbeiten 7. Installations électriques 7. Elektriska arbeten 7. Elektrische aansluitingen 7. Collegamenti elettrici (2) Seal the service entrance for the remote controller cord with putty to prevent possible invasion of dew drops, water, cockroaches or worms. A For installation in the switch box: B For direct installation on the wall select one of the following: •...
  • Seite 53 7. Trabajo eléctrico 7. Trabalho de electricidade 7. Elektrisk arbejde 7. ∏ÏÂÎÙÚÈΤ˜ ÂÚÁ·Û›Â˜ 7. Elektrik iflleri 中 (2) Selle la entrada del cable del control remoto con masilla para evitar que puedan (2) Vede a entrada de serviço do fio do controlo remoto com betume para evitar a entrar gotas de rocío, agua, cucarachas o gusanos.
  • Seite 54 7. Electrical work 7. Elektroarbeiten 7. Installations électriques 7. Elektriska arbeten 7. Elektrische aansluitingen 7. Collegamenti elettrici 2) Connecting procedures 1 Connect the remote controller cord to the terminal block for the lower case. A To TB5 on the indoor unit B TB6 (No polarity) 2 Set the Main OFF/Sub (subordinate) ON switch (see diagram) when using two remote controller’s for the same group.

  • Seite 55: Instruções De Instalação

    7. Trabajo eléctrico 7. Trabalho de electricidade 7. Elektrisk arbejde 7. ∏ÏÂÎÙÚÈΤ˜ ÂÚÁ·Û›Â˜ 7. Elektrik iflleri 中 2) Procedimientos de conexión 2) Instruções de instalação 1 Conecte el cable del control remoto en el bloque de terminales de la caja inferior. 1 Ligue o fio de controlo remoto ao bloco terminal da caixa inferior.
  • Seite 56 7. Electrical work 7. Elektroarbeiten 7. Installations électriques 7. Elektriska arbeten 7. Elektrische aansluitingen 7. Collegamenti elettrici 3 Connect the lower case connector to the upper case connector CN0. 4 Wiring port for direct installation of remote controller on the wall (In case of open wiring).
  • Seite 57 7. Trabajo eléctrico 7. Trabalho de electricidade 7. Elektrisk arbejde 7. ∏ÏÂÎÙÚÈΤ˜ ÂÚÁ·Û›Â˜ 7. Elektrik iflleri 中 3 Conecte el conector de la caja inferior al conector CN0 de la caja superior. 3 Ligue a ficha da caixa inferior à ficha CN0 da caixa superior. 4 Abertura para los cables cuando se instale el control remoto directamente en la 4 Porta da cablagem para instalação directa do controlo remoto na parede (em pared (en caso de usar cables vistos).
  • Seite 58 7. Electrical work 7. Elektroarbeiten 7. Installations électriques 7. Elektriska arbeten 7. Elektrische aansluitingen 7. Collegamenti elettrici 3) Setting the DIP switches • When the upper case of the remote controller is viewed from the back, DIP switches SW18 (SW17, SW18) will apear at the positions shown in the diagram. Ajust these switches to set the correct remote control address and other functions.
  • Seite 59 7. Trabajo eléctrico 7. Trabalho de electricidade 7. Elektrisk arbejde 7. ∏ÏÂÎÙÚÈΤ˜ ÂÚÁ·Û›Â˜ 7. Elektrik iflleri 中 3) Ajuste de los conmutadores DIP 3) Regulação dos interruptores de inclinação (DIP) • Cuando visualice la carcasa superior del controlador remoto desde la parte poste- •...

  • Seite 60: Proefdraaien

    8. Test run 8. Testlauf 8. Marche d’essai 8. Provkörning 8. Proefdraaien 8. Prova di funzionamento 8.1. Before test run s After installation of indoor and outdoor units, and piping and electric wir- ing work, re-check that the unit is free from leaks of refrigerant, loosened connections, and incorrect polarity.

  • Seite 61: Prueba De Funcionamiento

    8. Prueba de funcionamiento 8. Ensaio 8. Afprøvning 8. ¢ÔÎÈÌ·ÛÙÈ΋ ÏÂÈÙÔ˘ÚÁ›· 8. Çal›flma testi 中 8.1. Antes de realizar las pruebas 8.1. Antes do ensaio s Después de instalar las unidades interior y exterior y de haber instalado las s Após a instalação das unidades interior e exterior e do trabalho de tubagem tuberías y los cables, vuelva a comprobar que no hay fugas de refrigerantes.

  • Seite 62: Testlaufverfahren

    8. Test run 8. Testlauf 8. Marche d’essai 8. Provkörning 8. Proefdraaien 8. Prova di funzionamento 8.2. Test run procedures Operating procedures 1 Turn on the main power supply. While the room temperature display on the remote controller reads “CENTRALLY CONTROLLED”, the remote controller is disabled.
  • Seite 63 8. Prueba de funcionamiento 8. Ensaio 8. Afprøvning 8. ¢ÔÎÈÌ·ÛÙÈ΋ ÏÂÈÙÔ˘ÚÁ›· 8. Çal›flma testi 中 8.2. Procedimientos para la realización de pruebas 8.2. Instruções de ensaio Procedimientos operativos Instruções de funcionamento 1 Encienda la fuente de alimentación principal 1 Ligue a fonte de alimentação. Mientras el indicador de temperatura de la habitación indique “CENTRALLY Enquanto o visor de temperatura ambiente do controlo remoto indicar CONTROLLED”...

  • Seite 64: Self-Diagnosis

    8. Test run 8. Testlauf 8. Marche d’essai 8. Provkörning 8. Proefdraaien 8. Prova di funzionamento 8.3. Self-diagnosis For available LED displays (LED 1, 2) on the indoor unit board, refer to the table below. LED2 (Microprocessor power supply) Should remain ON always to indicate the control power supply is turned ON. Lights up to indicate the power is connected to the wired remote controller.
  • Seite 65 8. Prueba de funcionamiento 8. Ensaio 8. Afprøvning 8. ¢ÔÎÈÌ·ÛÙÈ΋ ÏÂÈÙÔ˘ÚÁ›· 8. Çal›flma testi 中 8.3. Autodiagnosis 8.3. Auto-diagnóstico Consulte en la tabla siguiente los indicadores del LED disponibles (LED 1, 2) en el Para visores LED disponíveis (LED 1, 2) no quadro da unidade interior, consulte a tablero de la unidad interior tabela abaixo.

  • Seite 66: Troubleshooting

    9. Troubleshooting 9. Fehlerbehebung If any of the above-mentioned functions do not work properly, search for the cause in the following chart and correct accordingly. (This troubleshooting chart applies only to operation in trial run mode.) Symptoms Cause One-to-one system Group control (1) Wrong indoor-outdoor connections, or a reverse •...

  • Seite 67: Guide De Dépannage

    9. Guide de dépannage 9. Felsökning Si l’un des éléments mentionnés plus haut ne fonctionne pas correctement, veuillez en rechercher la cause dans le tableau suivant et y remédier conformément aux instructions fournies. (Ce guide de dépannage s’applique uniquement au fonctionnement pendant le test d’essai.) Symptômes Cause Système un à...

  • Seite 68: Storingen En Oplossingen

    9. Storingen en oplossingen 9. Ricerca dei guasti Als één van bovengenoemde functies niet goed werkt, kunt u in onderstaand schema de oorzaak opzoeken en de storing verhelpen (dit schema is alleen van toepassing tijdens het proefdraaien). Verschijnsel Oorzaak Systeem met één compleet apparaat Groepsbesturing (1) Binnen- en buitenapparaat zijn niet goed op elkaar •...

  • Seite 69: Localización De Fallos

    9. Localización de fallos 9. Avarias Si alguna de las funciones antes mencionadas no se desarrolla correctamente, busque la causa en la siguiente tabla y corríjala convenientemente. (Esta tabla de localización de averías se aplica exclusivamente a la prueba de funcionamiento.) Síntomas Causa Sistema uno a uno...

  • Seite 70: Fejlfinding

    9. Fejlfinding 9. ∂ÓÙÔÈÛÌfi˜ ‚Ï·‚ÒÓ Hvis en hvilken som helst af de ovennævnte funktioner ikke virker korrekt, søg da efter årsagen i følgende skema og foretag udbedring i overensstemmelse hermed. (Dette fejlfindingsskema gælder kun for drift under prøvekørsel.) Symptomer Årsag En-til-en system Gruppestyring (1) Forkerte indendørs-udendørs forbindelser eller en...

  • Seite 71: Ar›Zan›N Bulunmas› Ve Giderilmesi

    9. Ar›zan›n bulunmas› ve giderilmesi 中 E¤er yukar›da de¤inilen ifllevlerden herhangi birisi do¤ru çal›flmazsa, afla¤›daki tablodan nedenini aray›n›z ve ona göre düzeltiniz. (Bu ar›za bulma ve giderme tablosu sadece çal›flt›rma denemesi için geçerlidir.) Belirtileri Nedeni Tekli sistem Grup kontrolü (1) Hatal› iç-d›fl ünite ba¤lant›lar› veya d›fl ünite elektrik •...

  • Seite 72: Câblage Des Champs Électriques (Spécifications Du Câblage Des Circuits D'alimentation)

    10. Field electrical wiring (Power wiring specifications) 10. Elektrische Feldverdrahtung (Technische Daten der Netzstromverdrahtung) 10. Câblage des champs électriques (Spécifications du câblage des circuits d’alimentation) Models PCH-2GK(H)A PCH-2.5GK(H)A PCH-3GK(H)A PCH-4GK(H)SA PCH-3GK(H)A PCH-4GK(H)SA PCH-5GK(H)SA PCH-6GK(H)SA Indoor unit power supply ~/N (Single), 50 Hz, 220 - 240V Outdoor unit Phase ~/N (Single)

  • Seite 73: Elektrische Bedrading Op De Plaats Van Installatie (Specificaties Netaansluitingen)

    10. Elektriska kopplingar på fältet (Specifikationer för nätströmsanslutningar) 10. Elektrische bedrading op de plaats van installatie (specificaties netaansluitingen) 10. Collegamenti elettrici locali (Specifiche dei cablaggi dell’alimentazione) Modeller PCH-2GK(H)A PCH-2.5GK(H)A PCH-3GK(H)A PCH-4GK(H)SA PCH-3GK(H)A PCH-4GK(H)SA PCH-5GK(H)SA PCH-6GK(H)SA Strömtillförsel till inomhusenheten ~/N (Enfas), 50Hz, 220 - 240 V Kraftmatning, ~/N (Enfas) 3N ~ (3 ph)

  • Seite 74: Conexión Eléctrica De Campo (Especificaciones De Conexión De Energía)

    10. Conexión eléctrica de campo (especificaciones de conexión de energía) 10. Cablagem eléctrica (Especificações da cablagem eléctrica) 10. Elektrisk ledningsføring i marken (Specifikationer for føring af strømførende ledninger) Modelos PCH-2GK(H)A PCH-2.5GK(H)A PCH-3GK(H)A PCH-4GK(H)SA PCH-3GK(H)A PCH-4GK(H)SA PCH-5GK(H)SA PCH-6GK(H)SA Alimentación de la unidad interior ~/N (monofase), 50 Hz, 220 - 240V Unidad exterior Fase...

  • Seite 75: Alan Elektrik Kablo Ba¤Lant›Lar› (Elektrik Kablo Ba¤Lant› Spesifikasyonlar›)

    10. À·›ıÚÈ· ηψ‰›ˆÛË (¶ÚԉȷÁڷʤ˜ ËÏÂÎÙÚÈÎÒÓ Î·Ïˆ‰›ˆÓ) 10. Alan elektrik kablo ba¤lant›lar› (Elektrik kablo ba¤lant› spesifikasyonlar›) 中 ªÔÓ٤Ϸ PCH-2GK(H)A PCH-2.5GK(H)A PCH-3GK(H)A PCH-4GK(H)SA PCH-3GK(H)A PCH-4GK(H)SA PCH-5GK(H)SA PCH-6GK(H)SA ∏ÏÂÎÙÚÈ΋ ·ÚÔ¯‹ ÂÛˆÙÂÚÈ΋˜ ÌÔÓ¿‰·˜ ~/N (ªÔÓÔÊ·ÛÈ΋), 50 Hz, 220 - 240V ∂͈ÙÂÚÈ΋ ÌÔÓ¿‰· º¿ÛË ~/N (ªÔÓÔÊ·ÛÈ΋) 3N ~ (3 ph) ∏ÏÂÎÙÚÈ΋...
  • Seite 76 This product is designed and intended for use in the residential, commercial and light-industrial environment. • Low Voltage Directive 73/23/EEC The product at hand is • Electromagnetic Compatibility Directive 89/ based on the following EU regulations: 336/EEC • Machinery Directive 98/37/EC Please be sure to put the contact address/telephone number on this manual before handing it to the customer.
