MITSUBISHI
ELECTRIC
Air Conditioning
Raumklimageräte
PCA-RP•KA
Planungsunterlagen

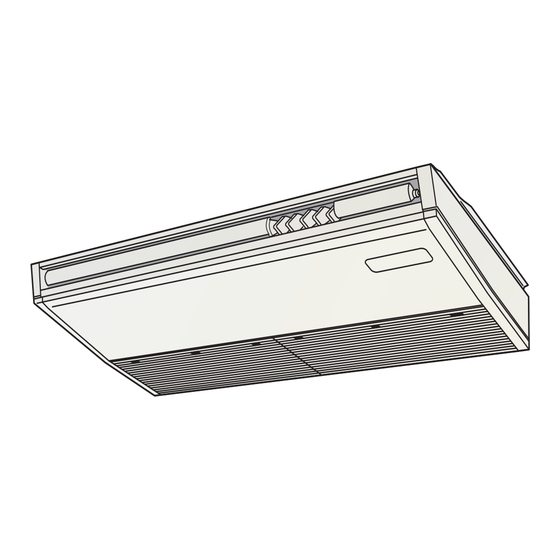

Deckenunterbauklimageräte in Wärmepumpengeräte-
ausführung mit Kabelfernbedienung
PCA-RP50 KA
PCA-RP60 KA
PCA-RP71 KA
PCA-RP100 KA
PCA-RP125 KA
PCA-RP140 KA
Inhalt
Vorstellung · · · · · · · · · · · · · · · · · · · · · · 2
Technische Daten · · · · · · · · · · · · · · · · · · · 2
Passende Außengeräte · · · · · · · · · · · · · · · · 3
Dimensionierung der Kältemittelleitungen · · · · · 4
Kältekreislaufdiagramm · · · · · · · · · · · · · · · 5
Luftstromtechnische Daten · · · · · · · · · · · · · 6
MITSUBISHI ELECTRIC
Beimischen von Frischluft · · · · · · · · · · · · · · 6
TEMP.
ON/OFF
Temperaturverteilung· · · · · · · · · · · · · · · · · 7
Luftstromverteilung· · · · · · · · · · · · · · · · · · 7
Schalldruckpegel · · · · · · · · · · · · · · · · · · · 8
Abmessungen · · · · · · · · · · · · · · · · · · · · 10
Schaltungsdiagramm · · · · · · · · · · · · · · · · 13
Platinen und Messpunkte · · · · · · · · · · · · · · 14
Elektrischer Anschluss · · · · · · · · · · · · · · · 15
Zubehör · · · · · · · · · · · · · · · · · · · · · · · 18
AIR CONDITIONING
TM
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Mitsubishi Electric Mr. SLIM PCA-RP50 KA
Inhaltszusammenfassung für Mitsubishi Electric Mr. SLIM PCA-RP50 KA
-
Seite 1: Inhaltsverzeichnis
Elektrischer Anschluss · · · · · · · · · · · · · · · 15 Zubehör · · · · · · · · · · · · · · · · · · · · · · · 18 MITSUBISHI ELECTRIC EUROPE B.V. AIR CONDITIONING... -
Seite 2: Vorstellung
(autom. Höhenverteilung der Luft) Luftfilter Ansaug (hinter dem Schutzgitter) Weitere Highlights: b Infrarot-Fernbedienung optional b Beimischung von Frischluft möglich MITSUBISHI ELECTRIC TEMP. ON/OFF Kabelfernbedienung Technische Daten PCA-RP50 KA PCA-RP60 KA PCA-RP71 KA PCA-RP100 KA PCA-RP125 KA PCA-RP140 KA Innengerätemodell 10,0... -
Seite 3: Passende Außengeräte
PUHZ-RP100 PUHZ-RP140 — — — VHA2#1-A VHA2#1-A VHA2#1-A PUHZ-RP100 PUHZ-RP125 PUHZ-RP140 — — — YHA2#1-A YHA2#1-A YHA2#1-A Single-Split-Systeme – ZUBADAN Power Inverter: Kühlen oder Heizen PCA-RP50 PCA-RP60 PCA-RP71 PCA-RP100 PCA-RP125 PCA-RP140 Innengerätemodell ZUBADAN-Außengeräte Auf Anfrage Multi-Split-Systeme Auf Anfrage. MITSUBISHI ELECTRIC... -
Seite 4: Dimensionierung Der Kältemittelleitungen
Die Außengeräte sind mit Kältemittel R410A vorgefüllt und ermöglichen damit bestimmte Leitungslängen (ein- fache Weglänge), die vom verwendeten Außengerätemodell abhängig sind. Zur genaueren Bestimmung der Kältemittelzusatzfüllung entnehmen Sie die detaillierten Informationen aus der Dokumentation zu Ihrem spe- ziellen Außengerätemodell. MITSUBISHI ELECTRIC... -
Seite 5: Kältekreislaufdiagramm
Raumklimageräte PCA-RP•KA Planungsunterlagen Kältekreislaufdiagramm PCA-RP•KA Filter Wärmetauscher Kältemittelgasleitung mit Verschraubung Wärmetauscher- Temperaturfühler Kältemittelleitung (fl.) mit Verschraubung Leitungs- Temperaturfühler Raumtemperatur- fühler TH1 Filter Verteiler Verteiler mit Filter mit Filter #50 #50/#100 Fließrichtung des Kältemittels Kühlbetrieb Heizbetrieb MITSUBISHI ELECTRIC... -
Seite 6: Luftstromtechnische Daten
C .. Pressung des Zuluftgebläses bei ...[Pa] Frischluftvolumenstrom Q D .. Anstieg der Pressung durch den Luftstrom [m³/min] Luftkanal bei Frischluftvolumenstrom ...[Pa] E .. Statische Pressung des Innengerätes ...[Pa] bei Frischluftvolumenstrom Q Qa .. Geschätzte Frischluftvolumenstrom ohne D ...[m /min] MITSUBISHI ELECTRIC... -
Seite 7: Temperaturverteilung
Ausblaswinkel: 60°, Temperatur 20 °C, Gebläsestufe Hoch [m/s] [m/s] 2.0 1.5 Entfernung [m] Entfernung [m] PCA-RP125KA Kühlbetrieb Heizbetrieb Ausblaswinkel: 10°, Temperatur 27 °C, Gebläsestufe Hoch Ausblaswinkel: 60°, Temperatur 20 °C, Gebläsestufe Hoch [m/s] [m/s] Entfernung [m] Entfernung [m] MITSUBISHI ELECTRIC... -
Seite 8: Schalldruckpegel
[dB(A)] [dB(A)] Med1 Med1 Med2 Med2 NC-70 NC-70 NC-60 NC-60 NC-50 NC-50 NC-40 NC-40 NC-30 NC-30 Untere Untere Hörschwelle Hörschwelle NC-20 NC-20 im Dauerbetrieb im Dauerbetrieb 1000 2000 4000 8000 1000 2000 4000 8000 Oktav-Frequenzband [Hz] Oktav-Frequenzband [Hz] MITSUBISHI ELECTRIC... - Seite 9 NC-30 NC-30 Untere Untere Hörschwelle Hörschwelle NC-20 NC-20 im Dauerbetrieb im Dauerbetrieb 1000 2000 4000 8000 1000 2000 4000 8000 Oktav-Frequenzband [Hz] Oktav-Frequenzband [Hz] Messbedingungen Umgebungstemperatur 27 °C (Messbedingungen nach JIS Z8731) Zimmerdecke Innengerät etwa 1,4 m Mikrofon MITSUBISHI ELECTRIC...
-
Seite 10: Abmessungen
Raumklimageräte PCA-RP•KA Planungsunterlagen Abmessungen PCA-RP50 KA MITSUBISHI ELECTRIC... - Seite 11 Raumklimageräte PCA-RP•KA Planungsunterlagen PCA-RP60/71 KA MITSUBISHI ELECTRIC...
- Seite 12 Raumklimageräte PCA-RP•KA Planungsunterlagen PCA-RP100/125/140 KA MITSUBISHI ELECTRIC...
-
Seite 13: Schaltungsdiagramm
LED, Betriebsanzeige, grün Relais (Kondensatpumpe, optional) LED2 LED, Aufheizbetrieb, orange ZNR01,02 Varistor Empfangseinheit Stecker (Spannungsversg. für opt. Kondensatpumpe) Notbetriebsschalter: Heizen Ein/Aus oder Abwärts CN4F Stecker (optionaler Strömungsschalter) Notbetriebsschalter: Kühlen Ein/Aus oder Aufwärts Kabelfernbedienung Kondensatpumpe Klemmenleiste an der Fernbedienung Strömungsschalter Drosselspule MITSUBISHI ELECTRIC... -
Seite 14: Platinen Und Messpunkte
– 15 V DC – 0–6,5 V DC – 0 oder 15 V DC CN01 Anschluss an die Klemmenblock TB4 – 220–240 V AC Versorgungsspannung für optionale Kondensatpumpe (220–240 V AC) FUSE Sicherung 6,3 A / 250 V MITSUBISHI ELECTRIC... -
Seite 15: Elektrischer Anschluss
PUH-P200/250 MYA Versorgungsspannung L1 / L2 / L3 / N / PE 380 – 415 V AC 50 Hz TB2 (bei PUH-P200/250 MYA: TB3) Gelb Steuersignale und Versorgungsspannung Orange zum Innengerät S1 / S2 / S3 / PE Braun MITSUBISHI ELECTRIC... - Seite 16 220 – 240 V AC 380 – 415 V AC 50 Hz 50 Hz Gelb Steuersignale und Versorgungsspannung Orange zum Innengerät S1 / S2 / S3 / PE Braun Steuersignale und Versorgungsspannung zum Innengerät S1 / S2 / S3 / PE MITSUBISHI ELECTRIC...
-
Seite 17: Multi-Split-Betrieb
Außengerät an das erste Innengerät geführt und von dort aus parallel weitergeführt. Außengerät Innengerät Nr.1 TB2 (PUH-P200/250 MYA: TB3) Gelb Gelb Orange Orange Braun Braun Innengerät Nr.2 Gelb Orange Braun Innengerät Nr.3 Gelb Orange Braun zum Innengerät Nr.4 MITSUBISHI ELECTRIC... -
Seite 18: Zubehör
Leitwarte. Der Fern-Ein/Aus-Schalter wird von außen am Innengerät befestigt und die Kabel mit der Steuerplatine verbunden. Dazu wird der Stecker auf den Anschluss CN32 gesteckt. Für Modelle Anschluss an Fern-Ein/Aus-Schalter Für alle Modelle CN32 PAC-SE55RA-E MITSUBISHI ELECTRIC... -
Seite 19: Mitsubishi Electric Europe B.v
Die Kondensatpumpe hat eine Förderhöhe von 500 mm. Für Modelle Kondensatpumpe PCA-RP60/71/100 KA PAC-SE90DM-E MITSUBISHI ELECTRIC EUROPE B.V. AIR CONDITIONING DIVISION, GOTHAER STR. 8, D-40880 RATINGEN Technische Änderungen vorbehalten Printed in Germany 03/2009 Ref.: „ Raumklimageräte PCA-RP•KA “ / doku245...
