6.2

6.2 Ecoulement des condensats

Les condensats se formant en cours de fonctionnement doivent
être évacués sans risque de gel. Pour garantir un écoulement ir-
réprochable, la pompe à chaleur doit être placée à l'horizontale.
Le tuyau d'évacuation des condensats doit avoir un diamètre
d'au moins 50 mm et déboucher à l'abri du gel dans la canalisa-
tion des eaux usées. Ne pas diriger directement l'eau de conden-
sation vers des bassins de décantation ou des fosses Les va-
peurs corrosives ainsi qu'une conduite d'écoulement des
condensats non protégée contre le gel peuvent causer la des-
truction de l'évaporateur.

6.3 Bruit

Pour éviter les transmissions de bruit dans le système de chauf-
fage, il est recommandé de raccorder la pompe à chaleur au sys-
tème de chauffage à l'aide d'un tuyau flexible.
Les conduits d'air utilisés doivent être découplés de la pompe à
chaleur d'un point de vue acoustique pour éviter les transmis-
sions de bruit sur les conduits.
7

Installation

7.1 Généralités
Les raccordements suivants doivent être réalisés sur la pompe à
chaleur :
- Aspiration/évacuation d'air
- Circuits de départ et de retour de l'installation de chauffage
- Écoulement des condensats
- Sonde de température
- Alimentation électrique

7.2 Prise d'air

ATTENTION !
Les canaux d'aspiration et d'évacuation d'air ne doivent être ni rétrécis,
ni obturés.
ATTENTION !
La pompe à chaleur ne peut être exploitée que si les gaines d'air sont
montées.
Les gaines d'air en béton léger renforcé de fibre de verre,
proposées comme accessoires, sont résistantes à l'humidité et
ouvertes à la diffusion.
L'embout assure l'étanchéité du raccordement des gaines d'air
sur la pompe à chaleur. Les gaines d'air elles-mêmes ne sont
pas vissées directement sur la pompe à chaleur. Lorsque
l'installation est prête à fonctionner, seul le joint d'étanchéité en
caoutchouc est en contact avec la pompe à chaleur. De cette
manière, il est possible d'une part de monter et de démonter la
pompe à chaleur facilement et, d'autre part, d'obtenir un
découplage des bruits de structure de bonne qualité.
FR-6
Si une autre gaine d'air que celle disponible en accessoire est
utilisée, il faudra alors respecter les dimensions intérieures et
extérieures indiquées sur le croquis. De plus, il convient de
veiller à un découplage vibratoire et à une isolation des gaines
appropriés.

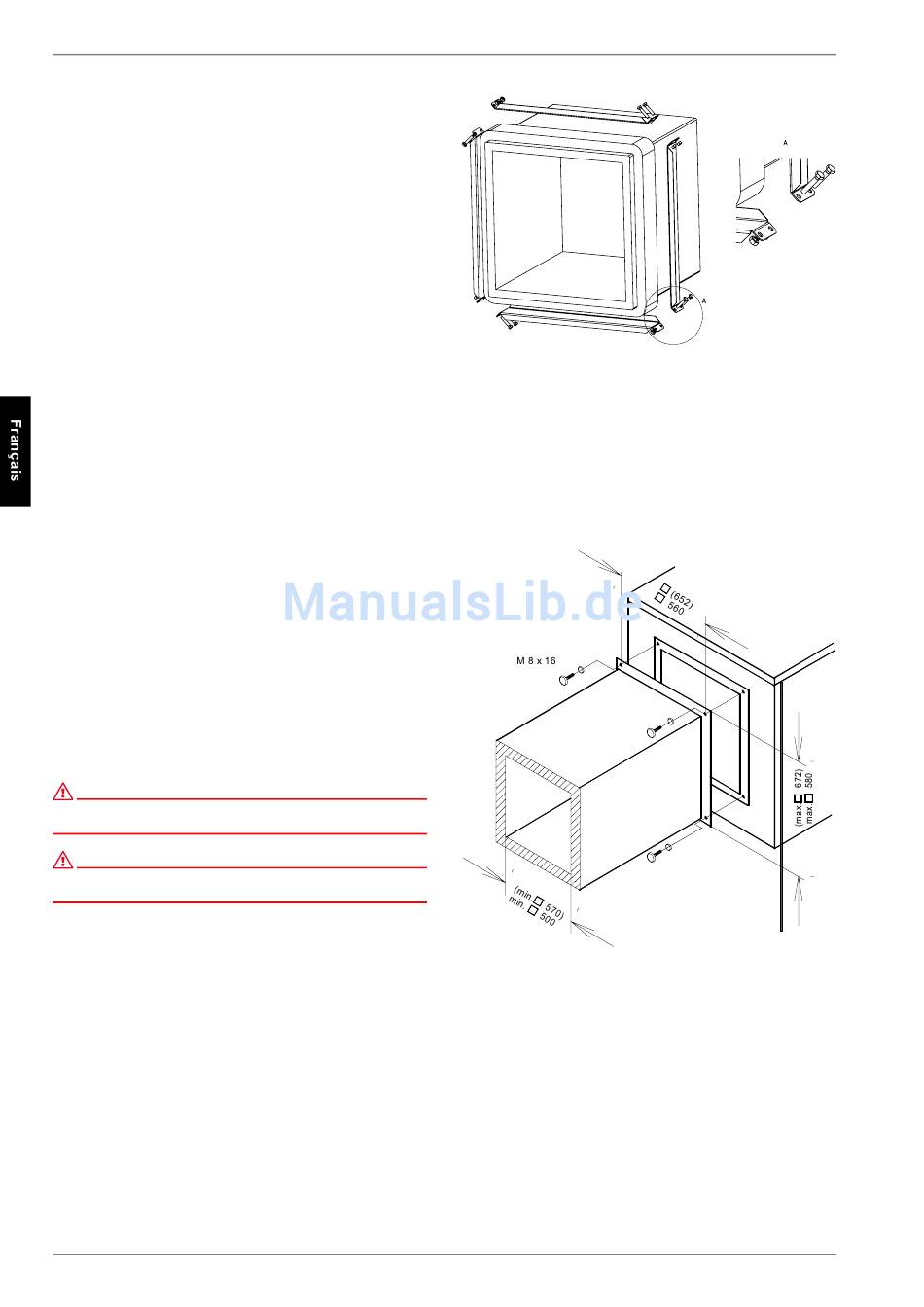

En cas d'utilisation de gaines d'air fixées par bride, une tubulure
de raccordement est fixée aux alésages filetés prévus à cet effet
côté évacuation et aspiration de l'évaporateur à l'aide de 4 vis à
tête hexagonale M8x16. Vérifier que les deux manchons de la
gaine d'air sont bien en contact avec l'isolation et non avec la
plaque métallique extérieure.
Les valeurs entre parenthèses sont valables pour la LI 16TE
