4. Szerkezet és funkció
4.1 Termék áttekintés
A DTS tartályos adagolóállomások az alábbi modulokat
tartalmazhatják (a választék típuskód függő):
• Vegyi hatásoknak ellenálló tartály
– UV stabilizált, félig átlátszó vagy fekete PE
– 6 méret 60 és 1000 liter között
– M6 menetű betétek illetve felfogó lap egy adagolószivattyú
felszereléséhez
– dombornyomott, literes skálabeosztás
– csavarfedél, PE
• Gyűjtőtálca, PE, különféle méretben a 60 ... 1000 literes
tartályokhoz
• Kézi keverő vagy elektromos keverőgép szintkapcsolóval
• Rugalmas vagy merev szívócső, PE, lábszeleppel és
2-fokozatú szintkapcsolóval az üresjárat védelemhez
• Befecskendező egység, PVC vagy PPP, G 1/2 csavarmenettel
• 10 m nyomóág, PE vagy PVC
• Leeresztő szelep
• Feltöltőkészlet
• Többfunkciós szelep
A szivattyú nyomóoldalán elhelyezett alkatrészek későbbi
telepítésre vannak előkészítve és külön vannak lezárva egy
szállítási csomagban.
4.1.1 Adagolószivattyú
Az alklamazás követelményeitől függően, az adagolószivattyút az
alábbi sorozatok közül lehet kiválasztani és külön rendelni.
• DDA, DDE, DDC 30 l/h-ig
• DMX 221 50 l/h-og
• DDI 60-10
4.1.2 Egy DTS tartályos adagolóállomás komponensei
9.2
3.2
9.1
3.1

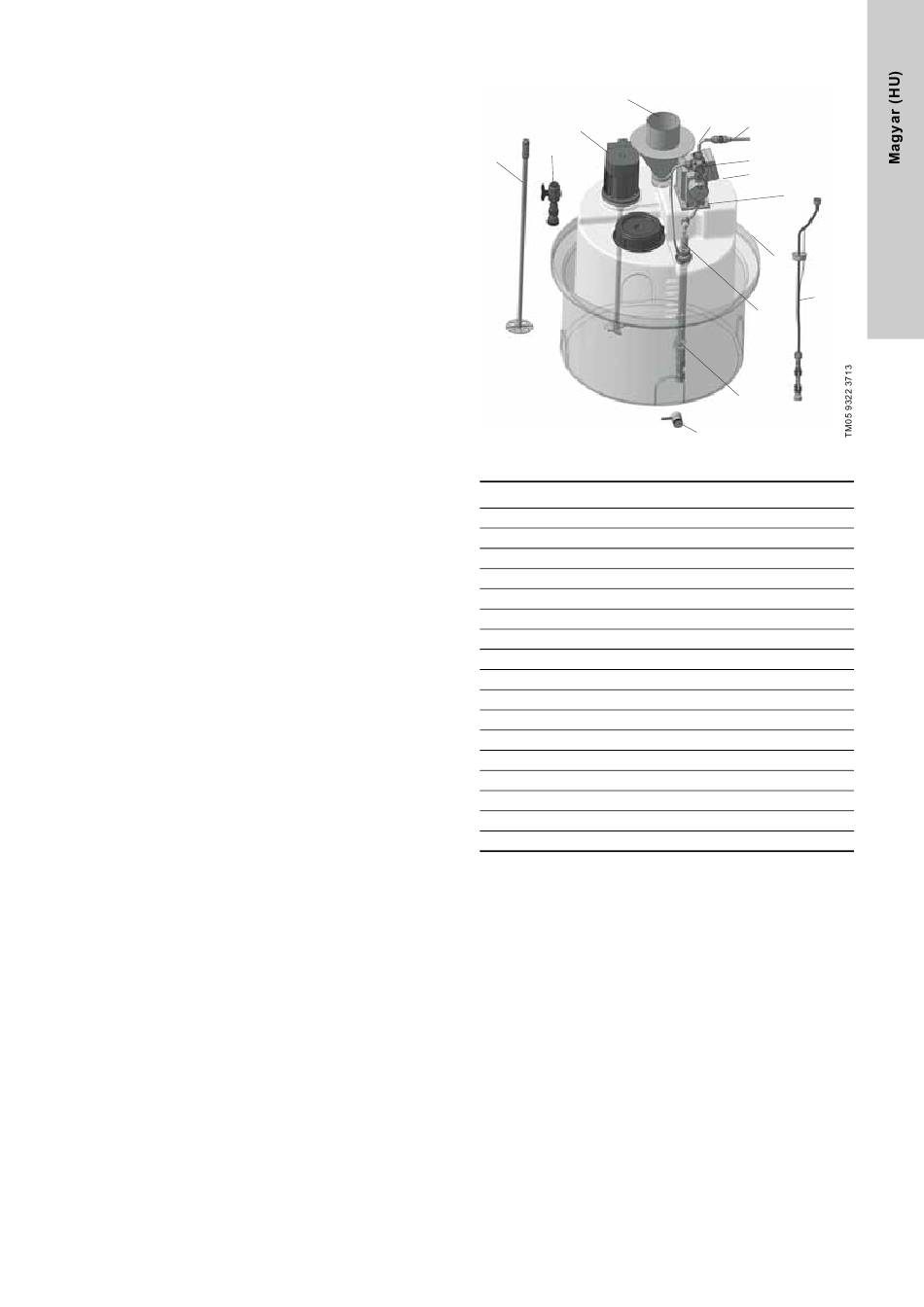

7. ábra DTS tartályos adagolóállomás (példa)
Poz. Leírás
1 Adagolótartály
2 Felfogó tálca
3 Keverő vagy keverőgép
3.1 Kézi keverő
3.2 Elektromos keverőgép
3.3 Szintkapcsoló az elektromos keverőgéphez
4 Telepítési anyagok
5 Szívócső
5.1 Merev szívólándzsa
5.2 Hajlékony szívócső lábszeleppel
6 Nyomóoldali csővezeték
7 Befecskendező egység
8 Leeresztő szelep
9 Feltöltőkészlet
9.1 Feltöltő armatúra golyósszeleppel
9.2 Oldó garat
10 Többfunkciós szelep
