Neu: Exferro Easy Clip
Hochleistungsmagnet
Alle Exdirt und Extwin Messingab-
scheider sind mit einem Hochleis-
tungsmagneten zum Anstecken
ausgestattet. Der Neodym-Magnet
mit 14,4 Kg Haltekraft und axialer
Ausrichtung wird einfach von
unten angesteckt.
Installation
Exvoid Mikroblasenabscheider
In einem Heizsystem direkt hinter dem Kessel im Vorlauf
vor der Pumpe, in einem Kühlsystem vor dem Kälteerzeuger
im Rücklauf.
Heizquelle
Exvoid Messing in einem Heizsystem
Extwin kombinierter Mikroblasen-, Schmutz- und Schlammabscheider
Je nach Priorisierung der Funktion einzusetzen: Bei Priorisierung der Mikroblasenabscheidung ist
Extwin in Heizsystemen im Vorlauf zu integrieren. Bei Priorisierung der Schmutz- und Schlammab-
scheidung ist Extwin im Rücklauf zu installieren. In Kühlsystemen vor der Kältemaschine im Rücklauf.
0,5
0,4
0,3
0,2
0,1
0,0
Exvoid
Abgeschieden nach 100 Umläufen [g]/[%]
Abgeschieden nach 50 Umläufen [g]/[%]
Abgeschieden nach 30 Umläufen [g]/[%]
Abgeschieden nach 20 Umläufen [g]/[%]
Exdirt Schmutz- und Schlammabscheider
In Heiz- sowie Kühlsystemen im Rücklauf vor den zu schützenden
Wärmeerzeugern, Wärmetauschern, Bypass und vor sensiblen
Verbrauchern sowie vor Umwälzpumpen.
Kessel
Exdirt Messing in einem Heizsystem

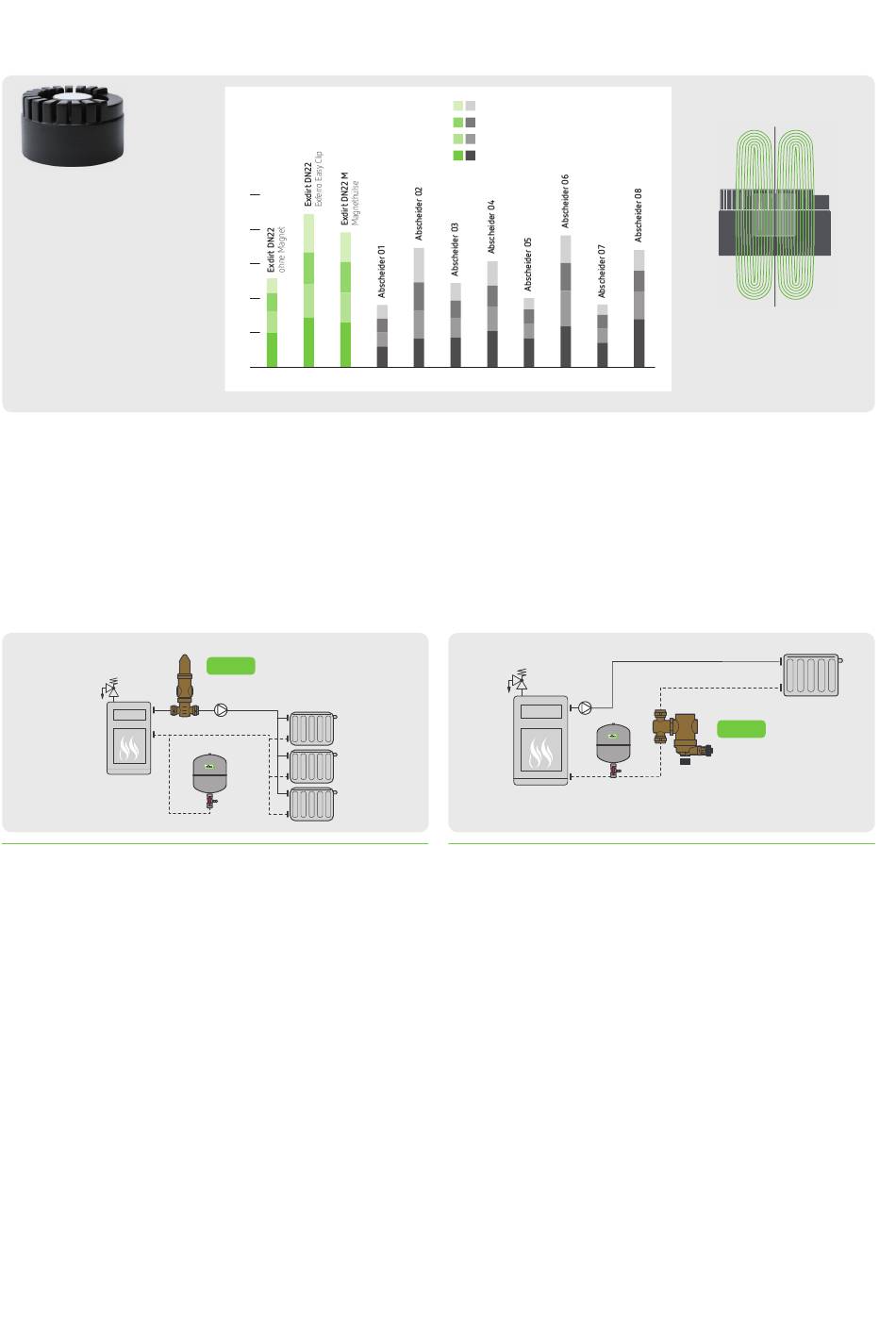

Feldlinienverlauf Exferro Easy Clip
Die magnetische Feldstärke wirkt
maximal auf das Fluid im Abscheider und
ermöglicht eine optimale Abscheidung
ferromagnetischer Schmutzpartikel.
Exdirt
