5.2 Geräte-Adressen manuell konfigurieren
Mit Hilfe eines kleinen Schlitz-Schraubendrehers die beiden BCD-Drehschalter an der Rückseite jedes
QuickSelect Gerätes auf eine individuelle Adresse zwischen 01...98 einstellen.
(Die Adressen 0 und 99 sind für spezielle Funktionen reserviert).
5.3 Geräte-Adressen automatisch konfigurieren (Adresse "99")
Alternativ zur manuellen Adress-Konfiguration in 5.2 können die Adressen sämtlicher Geräte auch
automatisch vergeben werden. Hierzu die BCD-Drehschalter aller Geräte auf der werksseitigen
Einstellung "99" belassen. Wir empfehlen die Verwendung der kostenlosen Konfigurations-Software. Ist
diese nicht zur Hand, bitte wie folgt vorgehen:
Alle Netzteile, bis auf das erste der Kette, in Steckdose einstecken. Mitgelieferte oder selbst erstellte
Kurzschlussklemme in Buchse "VGA" in Rückseite des ersten Gerätes stecken. Nun Netzteil des ersten
Gerätes einstecken. Im Verlauf der Adressvergabe blinken die LEDs der Signal-Eingänge an der Frontseite
wiederholt 3x in schneller Folge. Kurzschlussklemme entfernen.
Kurzschlussklemme selbst erstellen: Kontakte KEY und GND einer mitgelieferten Schraub-/Steck-
anschlussklemme mit einer Drahtbrücke verbinden.
5.4 EDID-Information vom Wiedergabegerät lesen und abspeichern
Mit AUTO EDID liest das QuickSelect über den HDMI-Anschluss die darstellbaren Auflösungen des
ersten Wiedergabegerätes in der Kette und speichert diese in allen QuickSelects ab.
Wir empfehlen die Verwendung der kostenlosen Konfigurations-Software. Ist diese nicht zur Hand,
bitte wie folgt vorgehen:
Alle Netzteile, bis auf das erste der Kette, in Steckdose einstecken. Mitgelieferte oder selbst erstellte
Kurzschlussklemme in Buchse "HDMI2" in Rückseite des ersten Gerätes stecken. Nun Netzteil des
ersten Gerätes einstecken. Im Verlauf des EDID Lese- und Speichervorgangs blinken die LEDs der Signal-
Eingänge an der Frontseite wiederholt 3x in schneller Folge. Kurzschlussklemme entfernen.

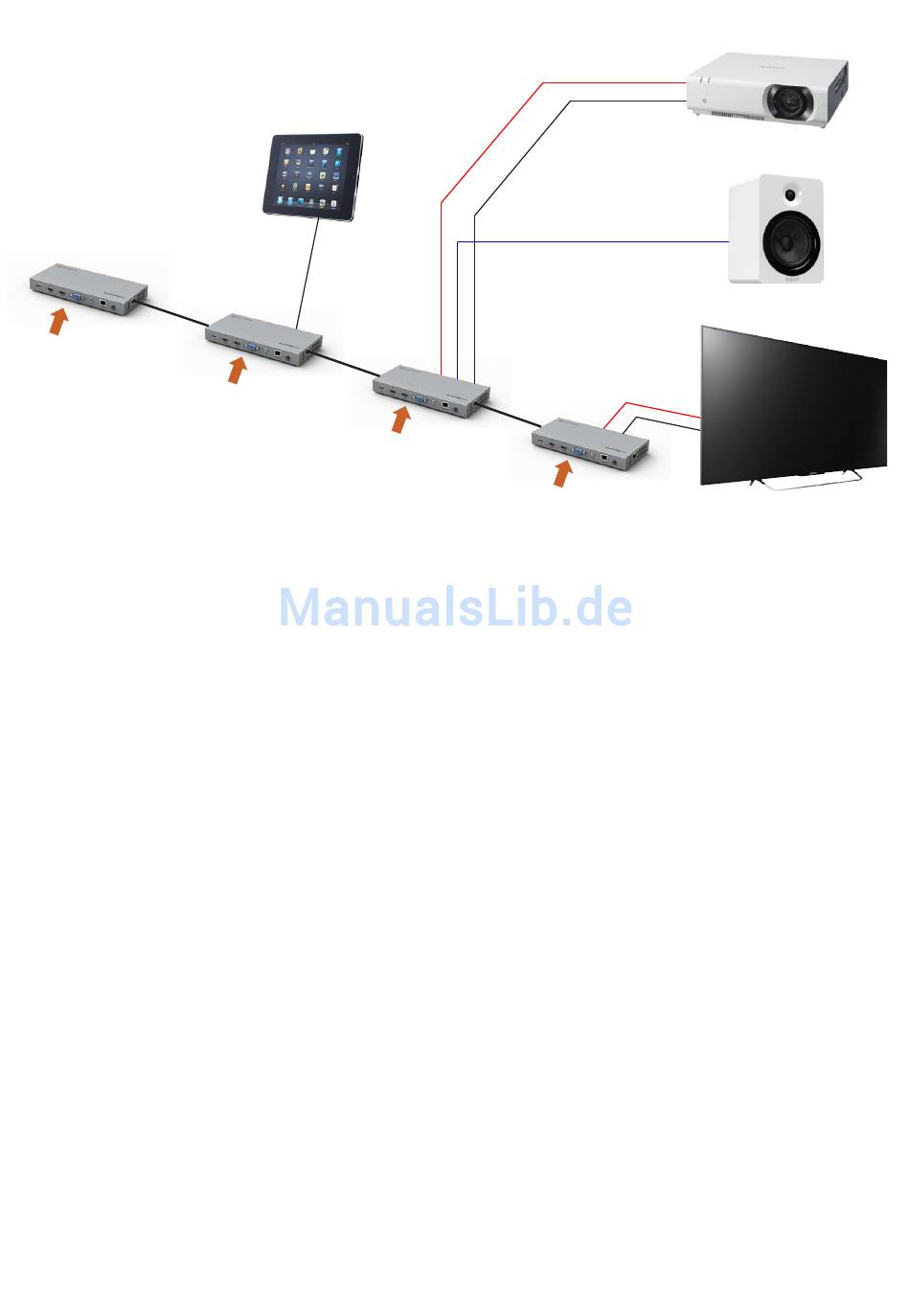

6
Medien-
steuerung
RS232
Link Out
Link In
HDMI VGA AUDIO
HDMI VGA AUDIO
HDMI
max. 10 m
RS232
Audio
HDMI
Link Out
Link In
RS232
HDMI VGA AUDIO
