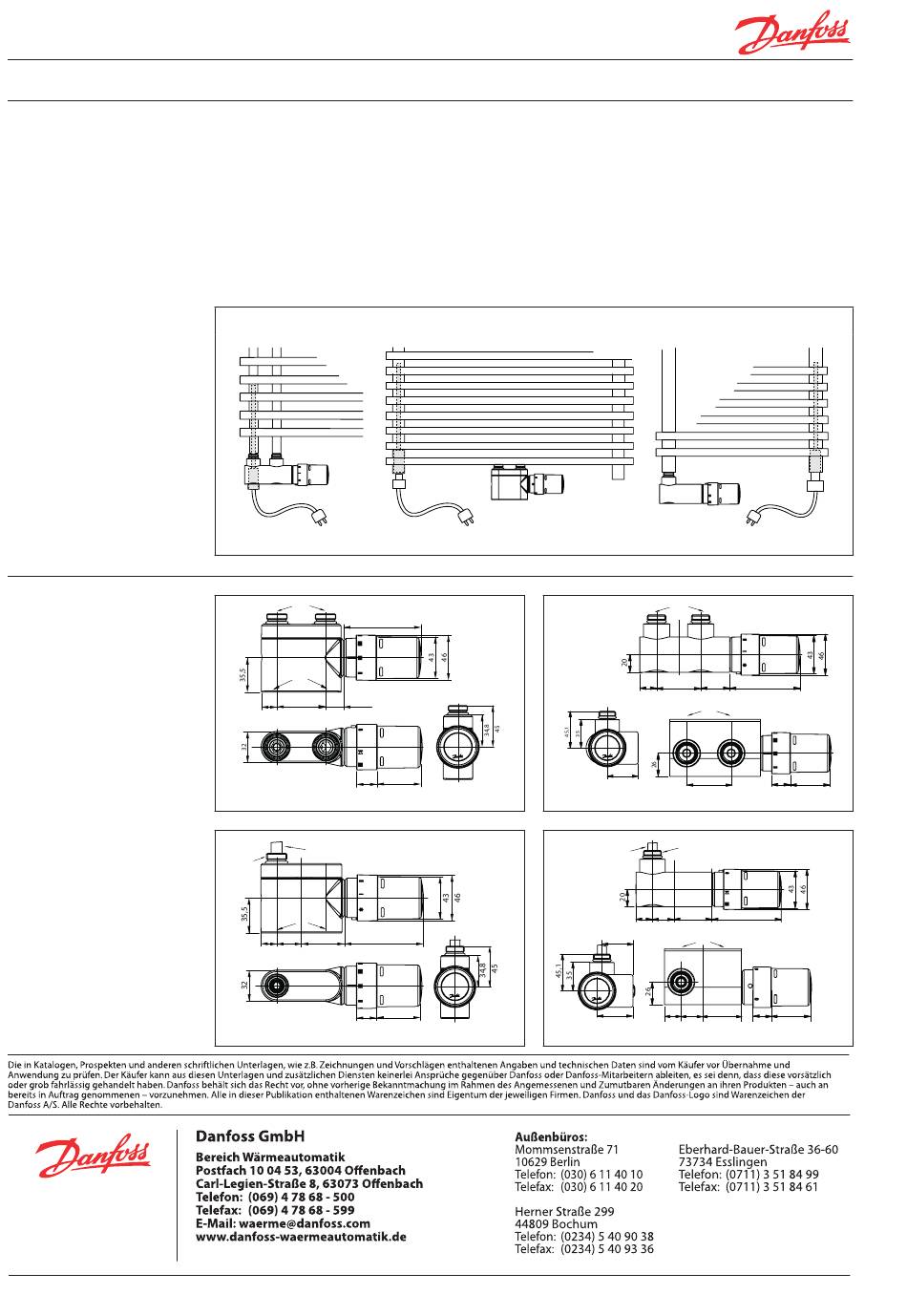

Elektro-Heizstab
Abmessungen
4
Anschlussarmaturen-Sets VHX aus der X-tra Collection™ - Premium Line -
Der Danfoss Elektro-Heizstab kann bei der VHX-
DUO in Eckausführung durch die Armatur in den
Heizkörper geschraubt werden.
Mit dem Zubehör 013G4166 kann ein Standard-
Heizstab (non-danfoss) in die VHX-DUO integriert
werden.
Beispiele: Montage des Elektro-Heizstabes
Danfoss
G½A
80
G½
16
18,5
50
21
VHX-DUO mit Bodenanschluss
Ø 11 x 205 mm
G½A
G½
16
25
44
80
21
VHX-MONO mit Bodenanschluss
VDUYQ303 © Danfoss 04/2008
Bei den Varianten VHX-DUO/Durchgang und
VHX-MONO kann ein Standard-Heizstab (non-
Danfoss) direkt in den Heizkörper montiert
werden.
Die Leistung des Heizstabes ist so zu bemessen,
dass dessen abgegebene Leistung stets weniger als
die Hälfte der Heizkörper -Nennleistung beträgt.
Standard (non-Danfoss)
45
45
Standard (non-Danfoss)
G½A
19
50
32,8
G½
38
50
VHX-DUO mit Wandanschluss
G½A
Ø 11 x 205 mm
19
25
44
80
38
G½
19
25
44
44
VHX-MONO mit Wandanschluss
80
21
45
21
45
VHX-
DKCD
