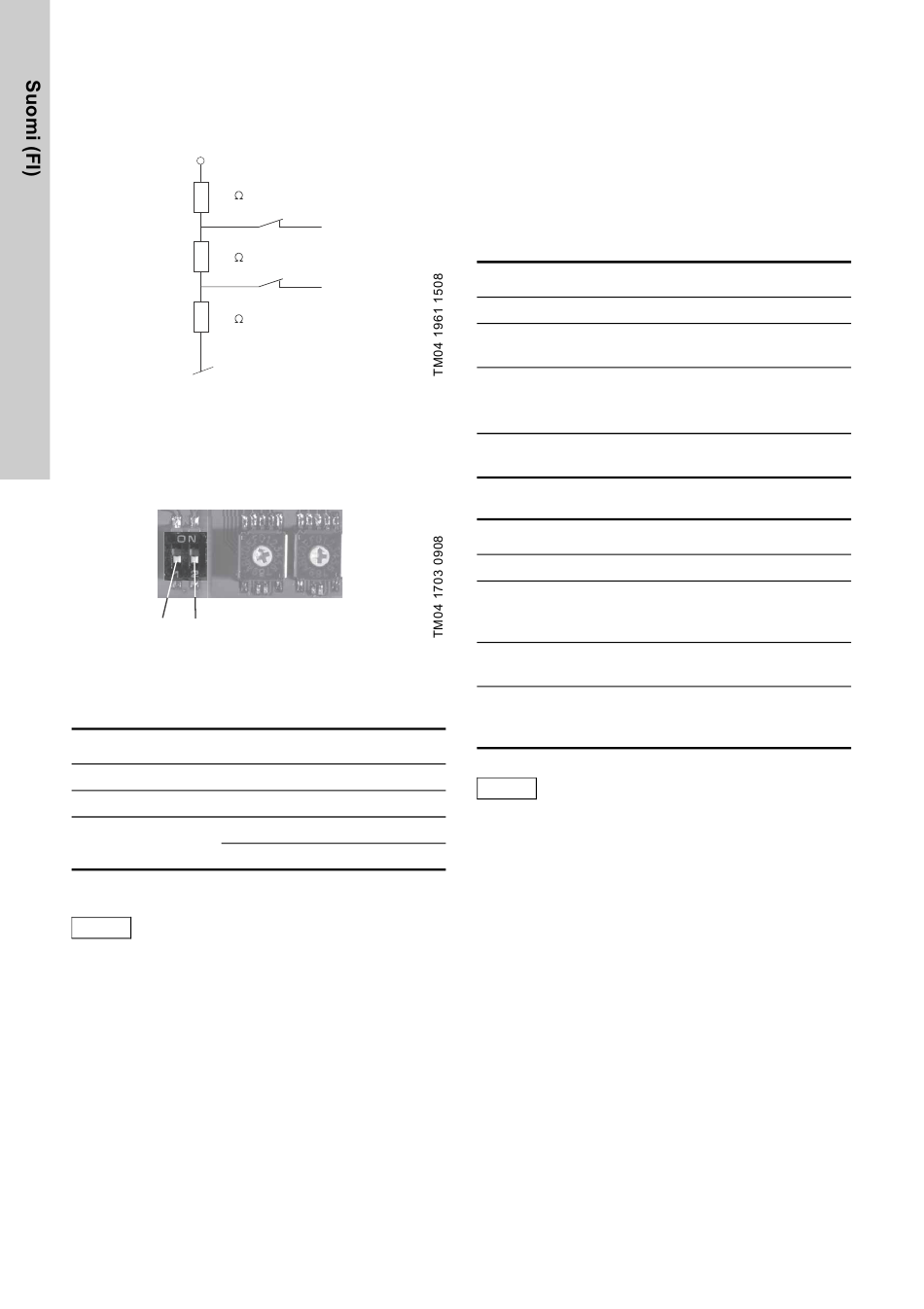

3.3 Terminointivastukset

Terminointivastukset asennetaan CIM 1XX Profibus-
moduuliin. Katso kuva 4.
+5V
390
220
390
Kuva 4 Sisäiset terminointivastukset
CIM 1XX:ssä on DIP-kytkin, jossa on kaksi kytkintä
(SW1 ja SW2) terminointivastusten kytkemiseen
päälle ja pois. Kuvassa 5
päältä.
SW1 SW2
Kuva 5 Terminointivastusten kytkeminen
päälle ja pois
DIP-kytkimien asetukset
Tila
Päällä
Pois
Määrittelemätön
tila
Vakaan ja luotettavan tiedonsiirron takaa-
miseksi on tärkeää, että vain Profibus-väy-
Huomaa
län ensimmäisen ja viimeisen laitteen ter-
minointivastukset kytketään päälle.
34
DIP-kytkimet ovat pois
SW1 SW2
ON ON
OFF OFF
ON OFF
OFF ON

4. LEDit

CIM 1XX Profibus-moduulissa on kaksi LEDiä.
Katso kuva 1.
• Punainen/vihreä Profibus-tiedonsiirron tila-LED
(LED1)
• Punainen/vihreä tila-LED (LED2) sisäiselle
tiedonsiirrolle CIM 1XX:n ja Grundfos-tuotteen
välillä.
LED1
Tila Kuvaus
Ei pala CIM 1XX:n virta on katkaistu.
CIM 1XX on valmis tiedonsiirtoon
Palaa vihreänä
(tiedonsiirtotila).
• CIM 1XX -moduulin vika.
Palaa
• CIM 1XX ei tue kytkettynä
punaisena
olevaa Grundfos-tuotetta.
Vilkkuu Väärä tai puuttuva Profibus-
punaisena konfigurointi.
LED2
Tila Kuvaus
Ei pala CIM 1XX:n virta on katkaistuna.
Sisäinen tiedonsiirto CIM 1XX:n
Palaa vihreänä ja Grundfos-tuotteen välillä on
OK.
Palaa CIM 1XX ei tue kytkettynä olevaa
punaisena Grundfos-tuotetta.
Ei sisäistä tiedonsiirtoa
Vilkkuu
CIM 1XX:n ja Grundfos-tuotteen
punaisena
välillä.
Käyttöönoton aikana voi ilmetä 5 sekunnin
Huomaa
viive ennen LED2:n tilan päivittymistä.
