Nastavení Adresy Profibus; Zakončovací Odporníky - Grundfos CIM 1XX Montage- Und Betriebsanleitung

4
5
2
1
3

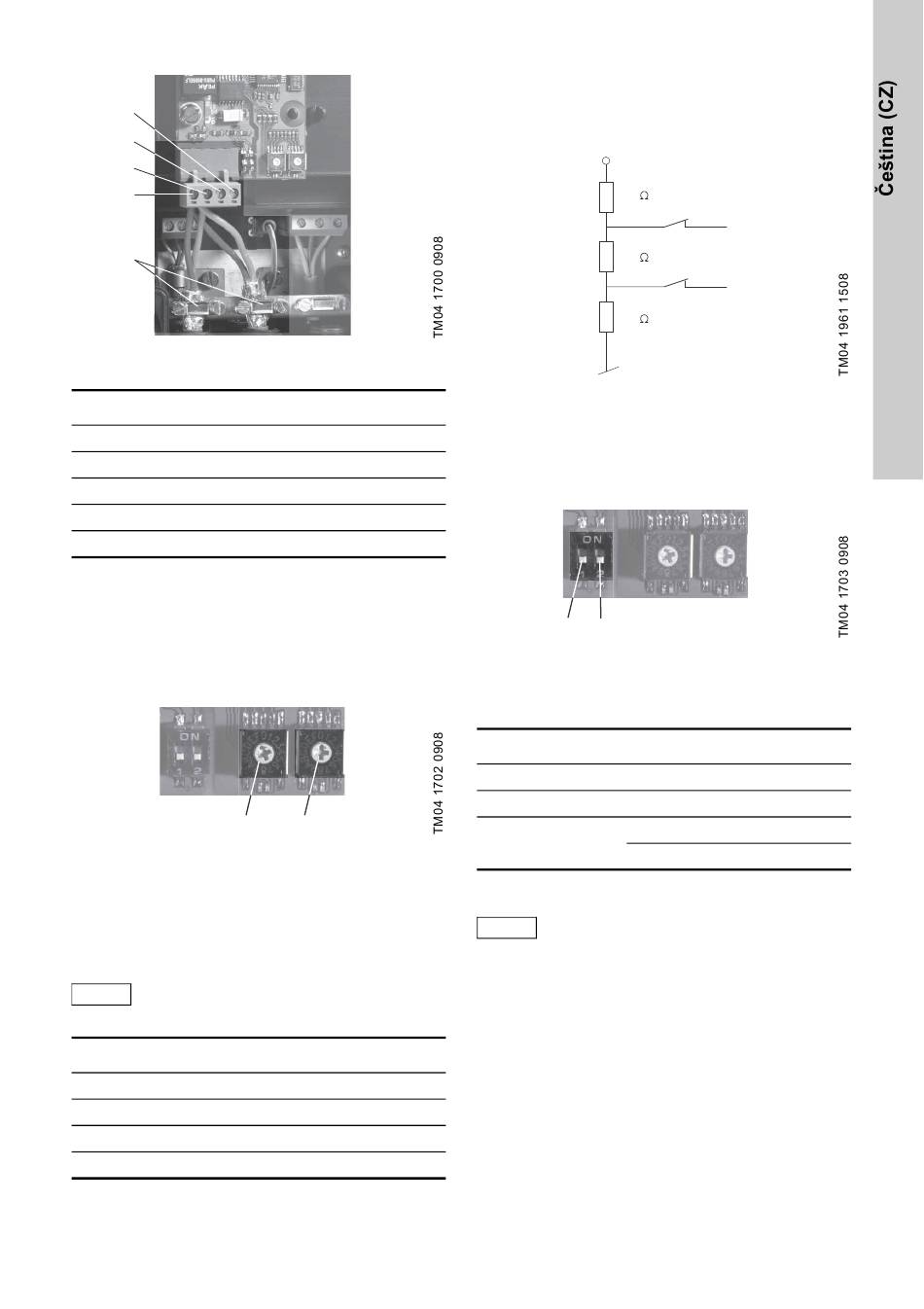

Obr. 2 Připojení modulu Profibus
Pol. Popis
1 Svorka Profibus B
2 Svorka Profibus A
3 Uzemňovací svorka
4 +5 VDC
5 DGND
3.2 Nastavení adresy Profibus
Modul CIM 1XX Profibus má dva hexadecimální
otočné spínače pro nastavování adresy v systému
Profibus. Oba tyto spínače se používají k nastavení
čtyř nejvíce důležitých bitů (SW3), popř. čtyř
nejméně důležitých bitů (SW4). Viz obr. 3.
SW3
Obr. 3 Nastavení adresy Profibus
Níže uvedená tabulka uvádí příklady nastavení
adres Profibus.
Celkový přehled adres Profibus viz tabulka na
straně 77.
Adresy v systému Profibus musejí být
Pokyn
nastaveny v desítkové soustavě od 1 do
126.
Adresa Profibus
8
20
31
126
SW4
SW3 SW4
0 8
1 4
1 F
7 E
3.3 Zakončovací odporníky
Zakončovací odporníky se nacházejí na modulu
CIM 1XX Profibus. Viz obr. 4.
+5V
390
220
390
Obr. 4 Interní zakončovací odporníky
Modul CIM 1XX má DIP lištu se dvěma spínači
(SW1 a SW2), které slouží pro zapínání a vypínání
zakončovacích odporníků. Na obr.
spínače ve vypnutém stavu.
SW1 SW2
Obr. 5 Vypínání a zapínání zakončovacích
odporníků
Nastavení DIP spínačů
Stav
Zapnuto
Vypnuto
Nedefinovaný stav
K zajištění stabilní a spolehlivé
komunikace je důležité, aby byly zapnuty
Pokyn
pouze zakončovací odporníky první a
poslední jednotky v síti Profibus.
5 jsou DIP
SW1 SW2
ZAP ZAP
VYP VYP
ZAP VYP
VYP ZAP
11
