Sundstrom SR 500 Gebrauchsanleitung
  1. Anleitungen
  2. Marken
  3. Sundstrom Anleitungen
  4. Atemschutz
  5. SR 500
  6. Gebrauchsanleitung

Sundstrom SR 500 Gebrauchsanleitung

Vorschau ausblenden Andere Handbücher für SR 500:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 21

Quicklinks

Diese Anleitung herunterladen

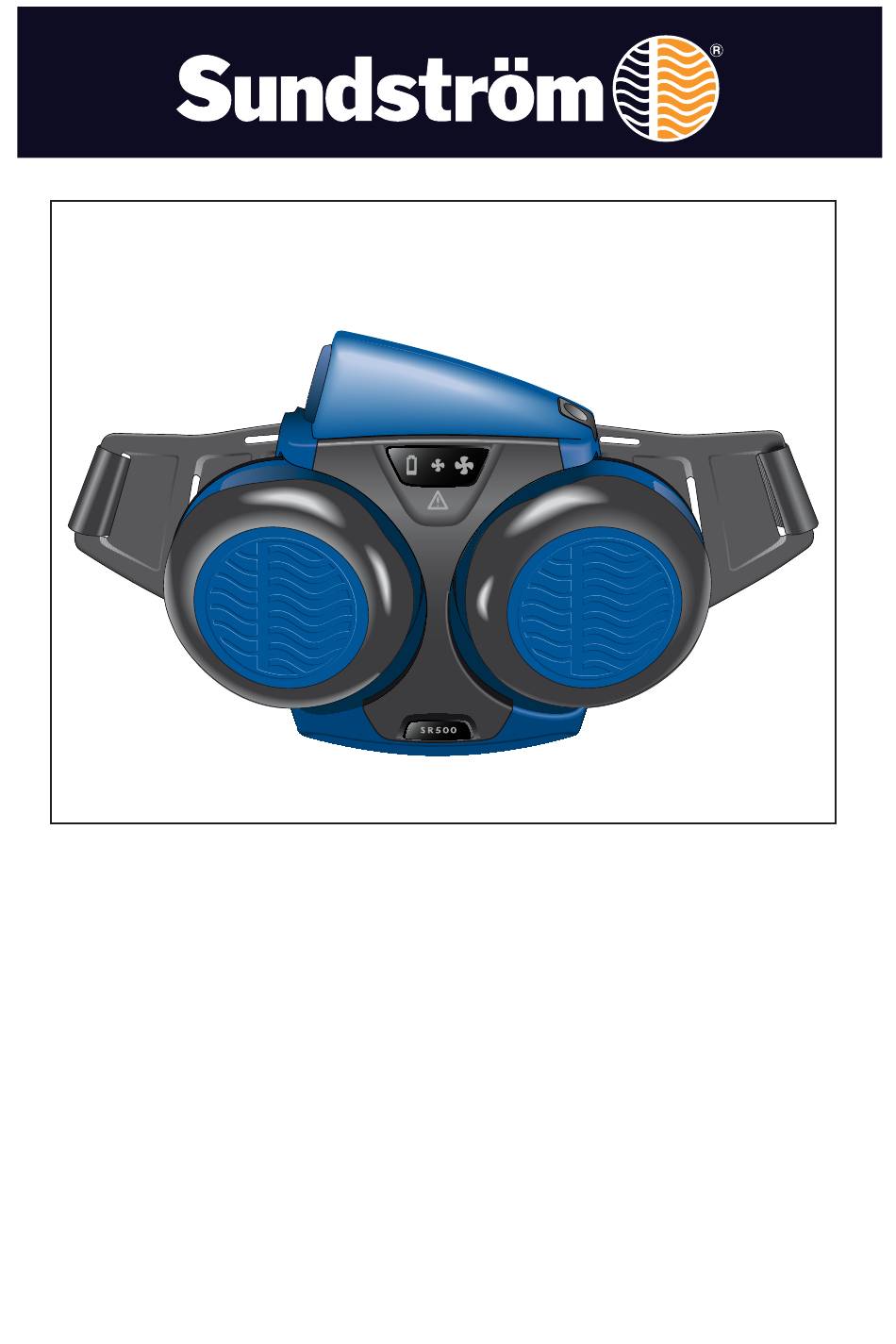

SR 500
