SISÄLLYSLUETTELO
1.

Tässä julkaisussa käytettävät symbolit

2. Käyttökohteet
2.1 Nesteet
2.2 Nesteen lämpötila
2.3 Käyttöpaine
3. Asennus
3.1 Sijoitus
4. Sähköliitäntä
4.1 Kaapelilla ja pistotulpalla varustettujen
yksiköiden liitäntä
4.2 Ilman kaapelia ja pistoketta olevien
yksiköiden liitäntä
4.3 Vaihtoehtoinen sähkönsyöttö
5. Ohjauspaneeli
6. Käyttöönotto
7. Käyttö
7.1 Normaali käyttö
7.2 Katkos sähkönsyötössä
8. Toiminnot
8.1 Toistuvien käynnistysten/pysäytysten esto 74
8.2 Kuivakäyntisuojaus
9. Pakkassuojaus
10. Hälytysluettelo
11. Tekniset tiedot
12. Vianetsintätaulukko
13. Lisätietoja tuotteesta
14. Hävittäminen
Varoitus
Nämä asennus- ja käyttöohjeet on luet-
tava huolellisesti ennen asennusta.
Asennuksen ja käytön tulee muilta osin
noudattaa paikallisia asetuksia ja
seurata yleistä käytäntöä.
1. Tässä julkaisussa käytettävät
symbolit
Varoitus
Näiden turvallisuusohjeiden laiminlyö-
minen voi aiheuttaa henkilövahinkoja!
Näiden turvallisuusohjeiden laiminlyö-
minen voi aiheuttaa toimintahäiriön tai
Huomio
laitevaurion!
Huomautuksia tai ohjeita, jotka helpot-
tavat työskentelyä ja takaavat turvalli-
Huomaa
sen toiminnan.
2. Käyttökohteet
Sivu Grundfos PM 1 on suunniteltu käyttövesijärjestel-
missä käytettävien Grundfos-pumppujen ja muiden
71
pumppujen automaattiseen käynnistykseen/pysäy-
71
tykseen.
71
Tyypillisiä sovelluksia ovat käyttövesi- ja sadevesi-
71
järjestelmät
71
• omakotitaloissa
71
72 • kerrostaloissa
73 • kesämökeillä ja loma-asunnoissa
• puutarhoissa
73
• maataloudessa.
73
2.1 Nesteet
73
Puhtaat, ohutjuoksuiset, syövyttämättömät ja räjäh-
73
tämättömät nesteet, jotka eivät sisällä järjestelmää
74
mekaanisesti tai kemiallisesti vaurioittavia kiinteitä
74
hiukkasia tai kuituja.
74
Esimerkkejä:
74
• käyttövesi
74
• sadevesi.
74
2.2 Nesteen lämpötila
75
0 °C ... +40 °C.
75
75
2.3 Käyttöpaine
76
Max. 10 bar.
77
3. Asennus
77
Asenna laite pumpun painepuolelle. Katso kuva 2.
Jos pumppaus tapahtuu kaivosta, esim. porakaivosta
tai vastaavasta, asenna aina pumpun imuputkeen
takaiskuventtiili.
Yksikkö suositellaan liitettäväksi putkistoon yhteillä.
Yksikön lähtöliitäntää voidaan kiertää 360 °.
Katso kuva 1.
Tuloliitäntä on integroitu yksikön koteloon.
Yksikössä on sisäänrakennettu takaiskuventtiili.

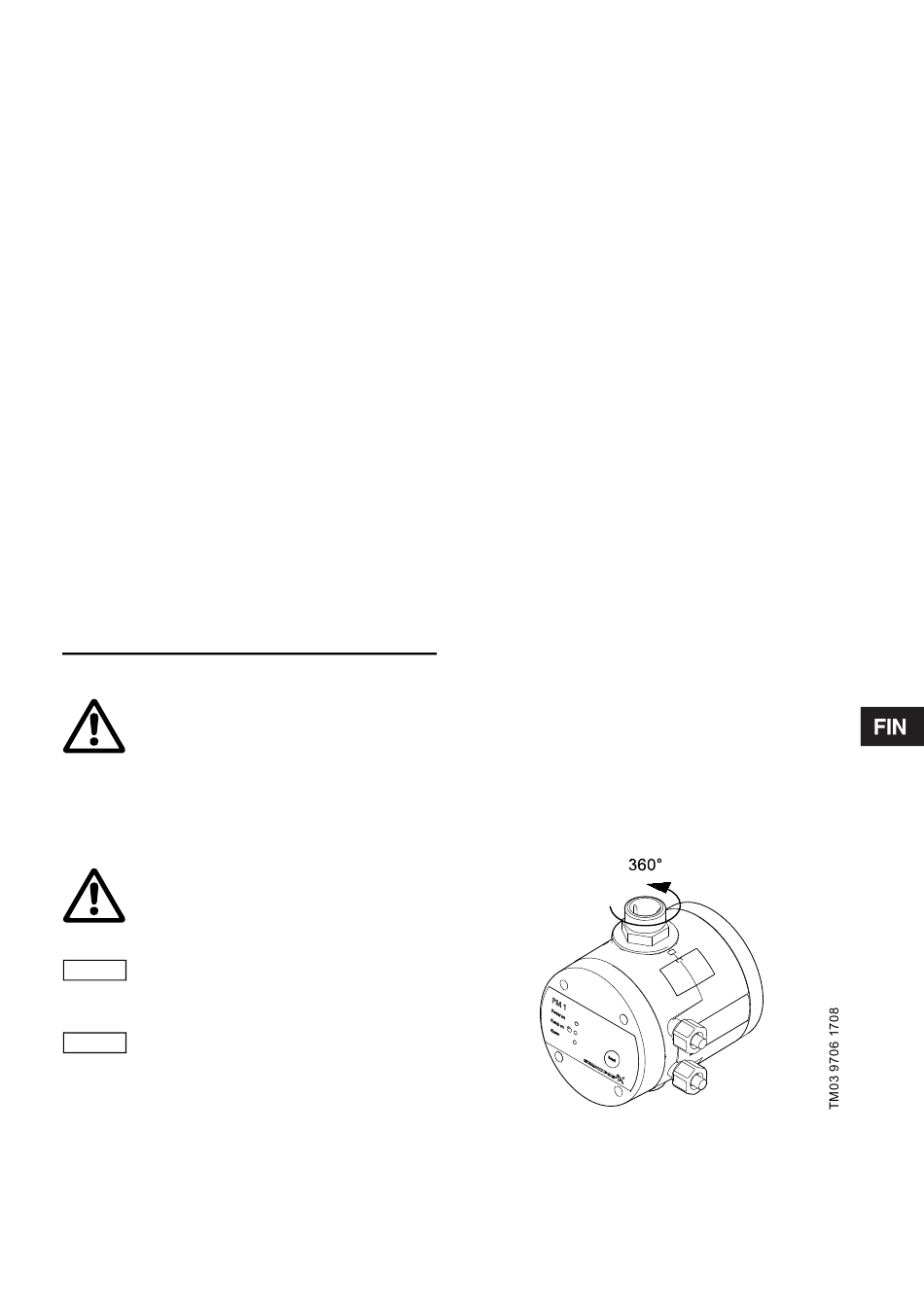

Kuva 1 Kierrettävä lähtöliitäntä
