Speicher-Trinkwassererwärmer

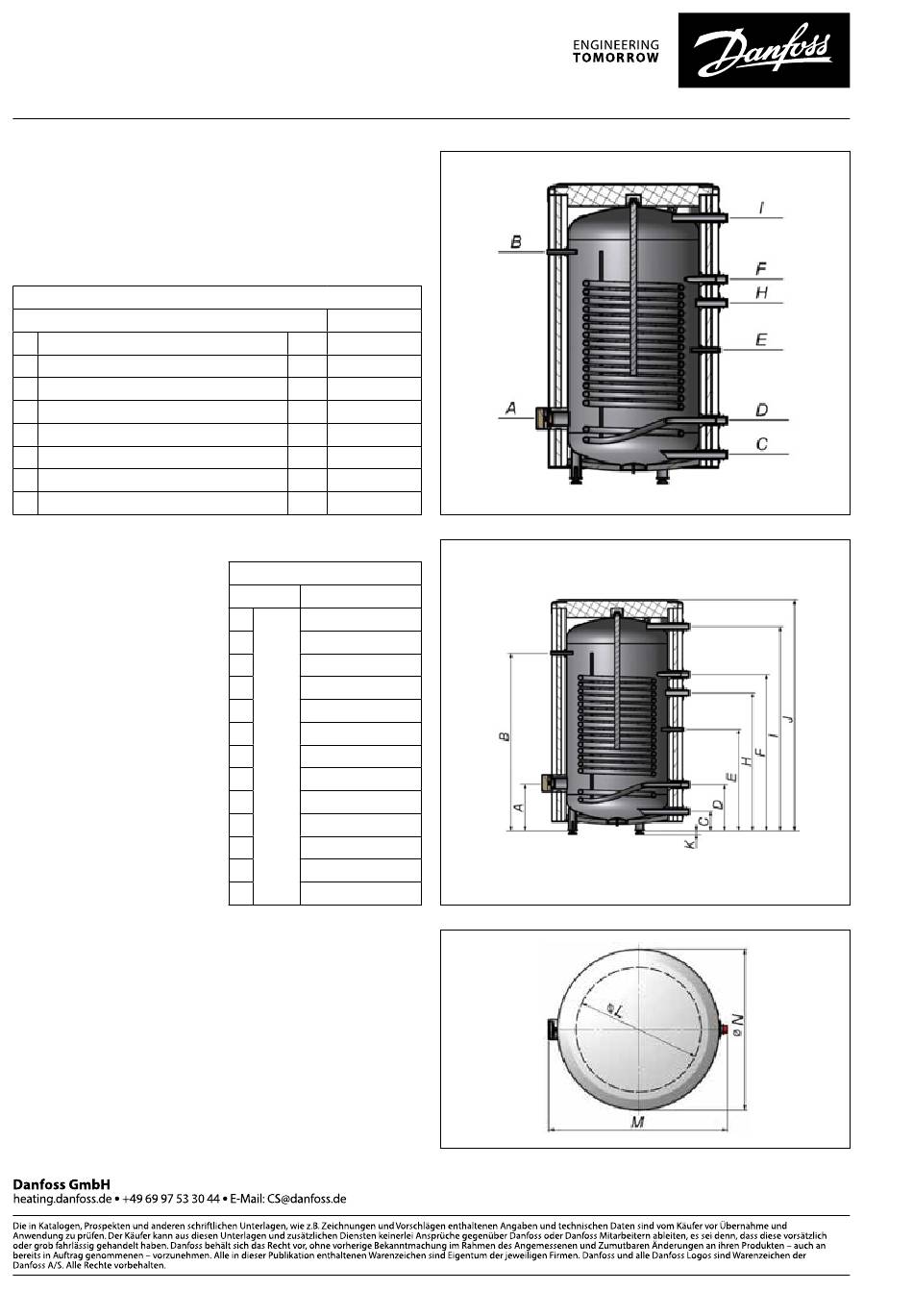

8.2 Dimensionen der Geräte W-E 125.81
Grösse der Anschlüsse
A Anschluss des elektrischen Heizmoduls
B Thermometer
C Kaltwasserversorgung
D Rücklauf aus dem Spiralrohr
E Abschirmung des Temperatursensors
F Versorgung des Spiralrohres (Vorlauf)
H Zirkulation des Warmwassers
I Versorgung des Warmwassers
12 | © Danfoss | DHS-SDDT/PL | 2019.03
W-E 125.81
Zoll G1¼" IG
mm Ø 10 IG
Zoll G¾" AG
Zoll G¾" AG
mm Ø 10 IG
Zoll G¾" AG
mm G¾" AG
Zoll G¾" AG
Größe
W-E 125.81
A 205
B 772
C 82
D 199
E 439
F 679
H mm 599
I 888
J 1004
K 21-0 / +15
L Ø 445
M 644
N Ø 579
VI.JV.B1.03
