Planungshilfe SMARTLine 2D Video SETS (1-12 WE mit einer Türstation)
7�3
mehrere Steigleitungen mit Stichleitungen

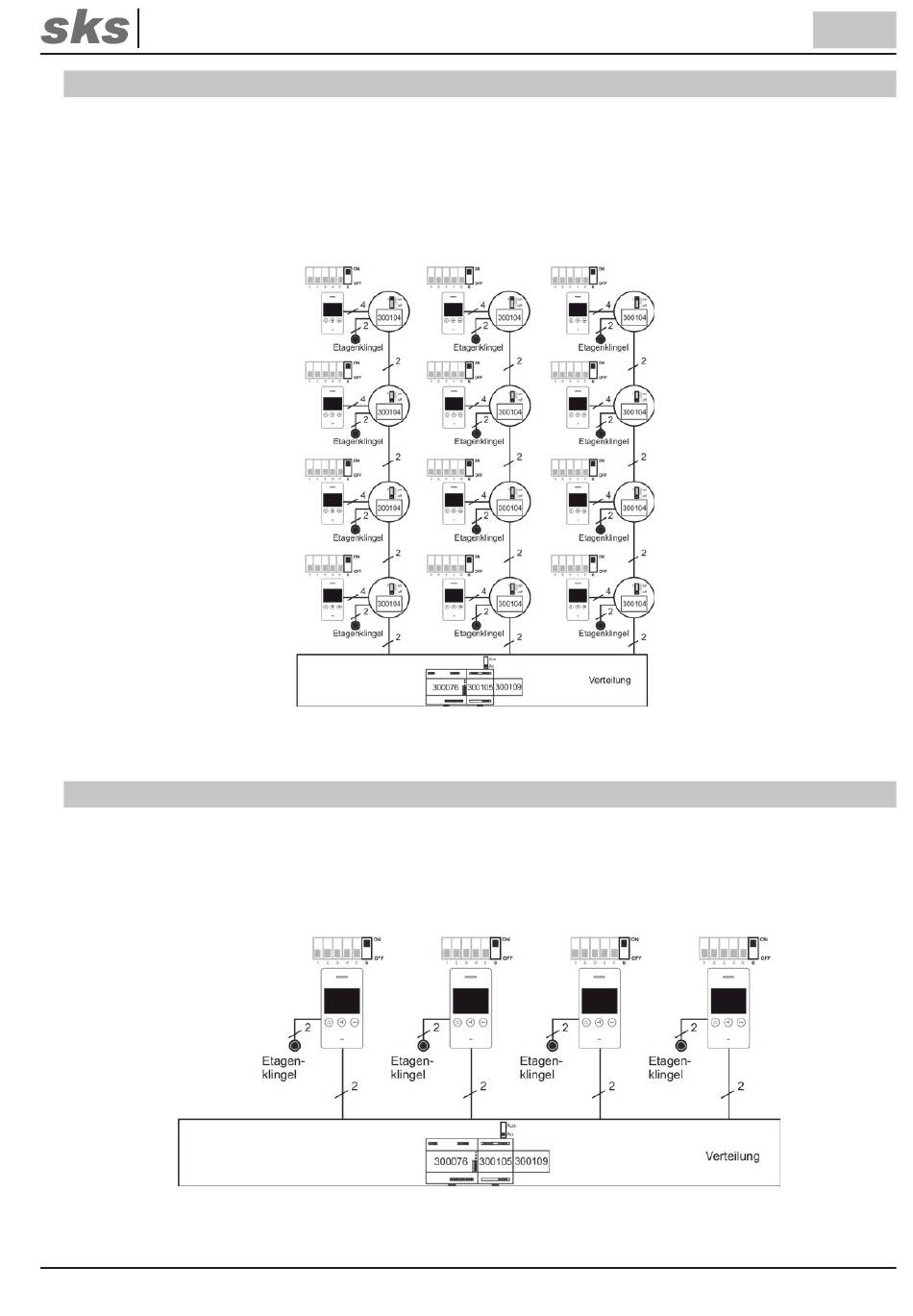

Diese Verdrahtung ist eine Kombination von den bereits genannten Verdrahtungsvarianten „Durchschleifen von In-
nensprechstelle zu Innensprechstelle" und „Stichleitungen". Es können bis zu vier Steigleitungen aus der Verteilung
verlegt werden. Pro Steigleitung können mehrere SMARTLine 2D Verteiler 2-fach UP eingesetzt werden.
Zu beachten ist, dass bei dieser Verdrahtungsvariante das maximal zulässige Gesamtleitungsnetz nicht überschrit-
ten wird. Ein Abschluss der BUS-Leitung erfolgt an den Innensprechstellen sowie am letzten SMARTLine 2D Ver-
teiler 2-fach UP der jeweiligen Steigleitung.
7�4
Sternverdrahtung
Jede Innensprechstelle wird mit einer eigenen Leitung aus der Verteilung versorgt. Zu beachten ist, dass bei die-
ser Verdrahtungsvariante das maximal zulässige Gesamtleitungsnetz sehr leicht überschritten werden kann. Eine
Überschreitung des zulässigen Gesamtleitungsnetzes führt zu Funktionsstörungen der Anlage. Ein Abschluss der
BUS-Leitung hat an den Innensprechstellen zu erfolgen.
