SKS-Kinkel Elektronik GmbH
Planungshilfe SMARTLine 2D Video SETS (1-12 WE mit einer Türstation)
7�5
Leitungslängen und deren Abhängigkeiten
Je nach gewählter BUS-Topologie und Anzahl der Innensprechstellen (BUS-Last) sind Grenzwerte der jeweiligen
Leitungslängen unter-schiedlich und einzuhalten. Die Länge des Gesamtleitungsnetzes darf 1500 m nicht über-
schreiten. Die maximale Länge von der Verteilung bis zur Haustürstation ist in den folgen Abschnitten mit „A" angege-
ben. Die maximale Länge von der Verteilung bis zur letzten Innensprechstelle wird mit „B1" gekennzeichnet. Abhän-
gig von Leitungstyp und Aderdurchmesser bzw. Querschnitt ergeben sich unterschiedliche Längen für „A" und „B1".
Leitungskennzeichnung
A
B1
Hinweis
Sollte die von Ihnen geplante Anlage die maximalen Leitungsvorgaben überschreiten,
wenden Sie sich bitte direkt an unseren Technischen Support�
7�6

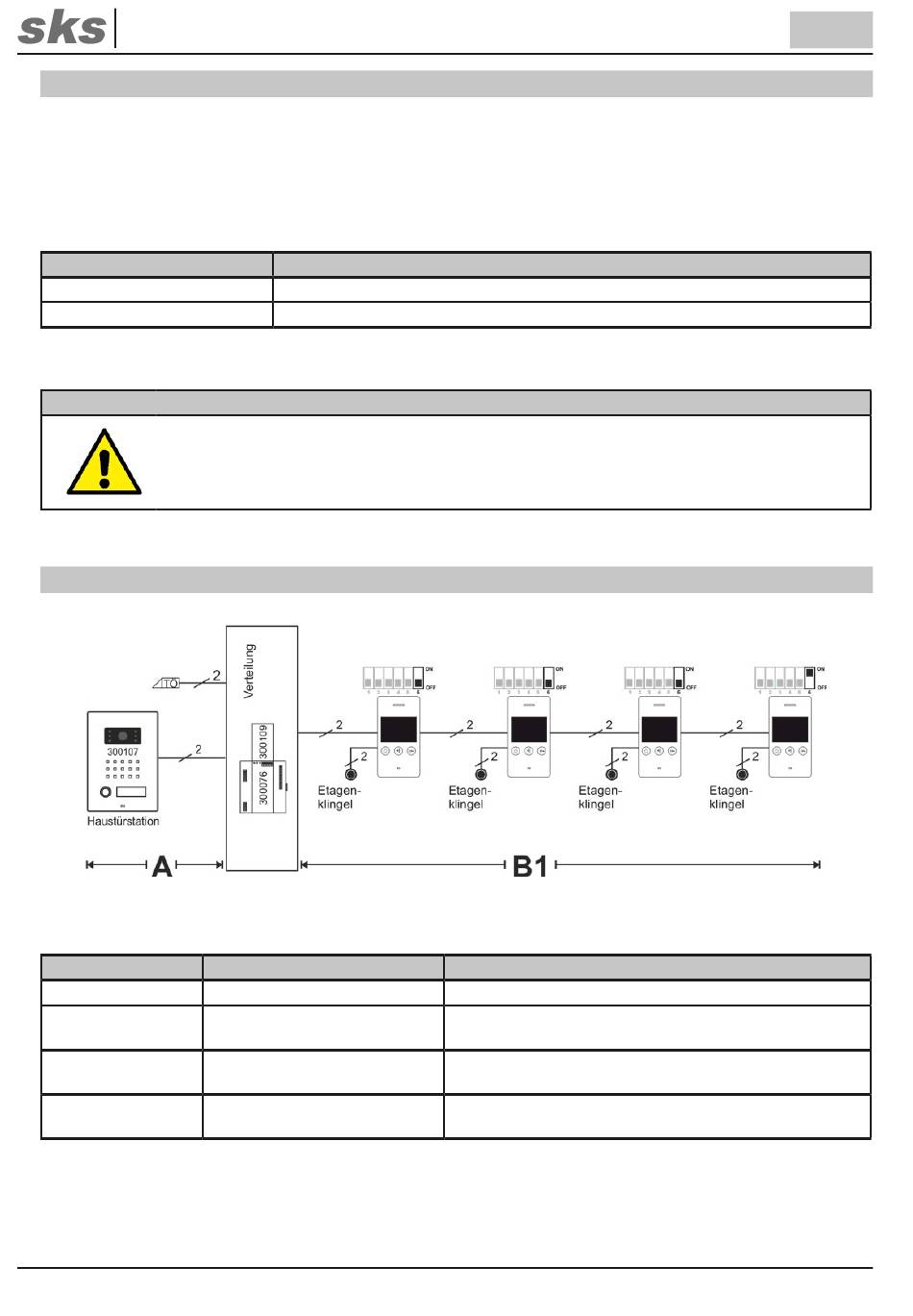

Leitungslängen beim Durchschleifen von Innensprechstelle zu Innensprechstelle
Leitungstyp
J-Y(St)-Y 0,8 mm
J-Y(St)-Y 0,6 mm
CAT 7
CAT 5
Support Hotline: +49 (0) 2661 98088-112
Support E-Mail: support@sks-kinkel.de
Strecke von nach
Haustürstation ↔ Verteilung
Verteilung ↔ Innensprechstelle (max. 16 Innensprechstellen)
Max� Leitungslänge „A"
75 m
50 m
50 m
25 m
Max� Leitungslänge „B1"
80 m (max.16 Innensprechstellen pro Steigleitung)
60 m (max.12 Innensprechstellen pro Steigleitung, keine
Parallelschaltung zulässig)
60 m (max. 8 Innensprechstellen pro Steigleitung), keine
Parallelschaltung zulässig)
30 m (max. 4 Innensprechstellen pro Steigleitung, keine
Parallelschaltung zulässig)
10
DE
Versionsnr. 1.1
Dokumentenartikelnr. 97014801
