SKS-Kinkel Elektronik GmbH
Planungshilfe SMARTLine 2D Video SETS (1-12 WE mit einer Türstation)
8�5

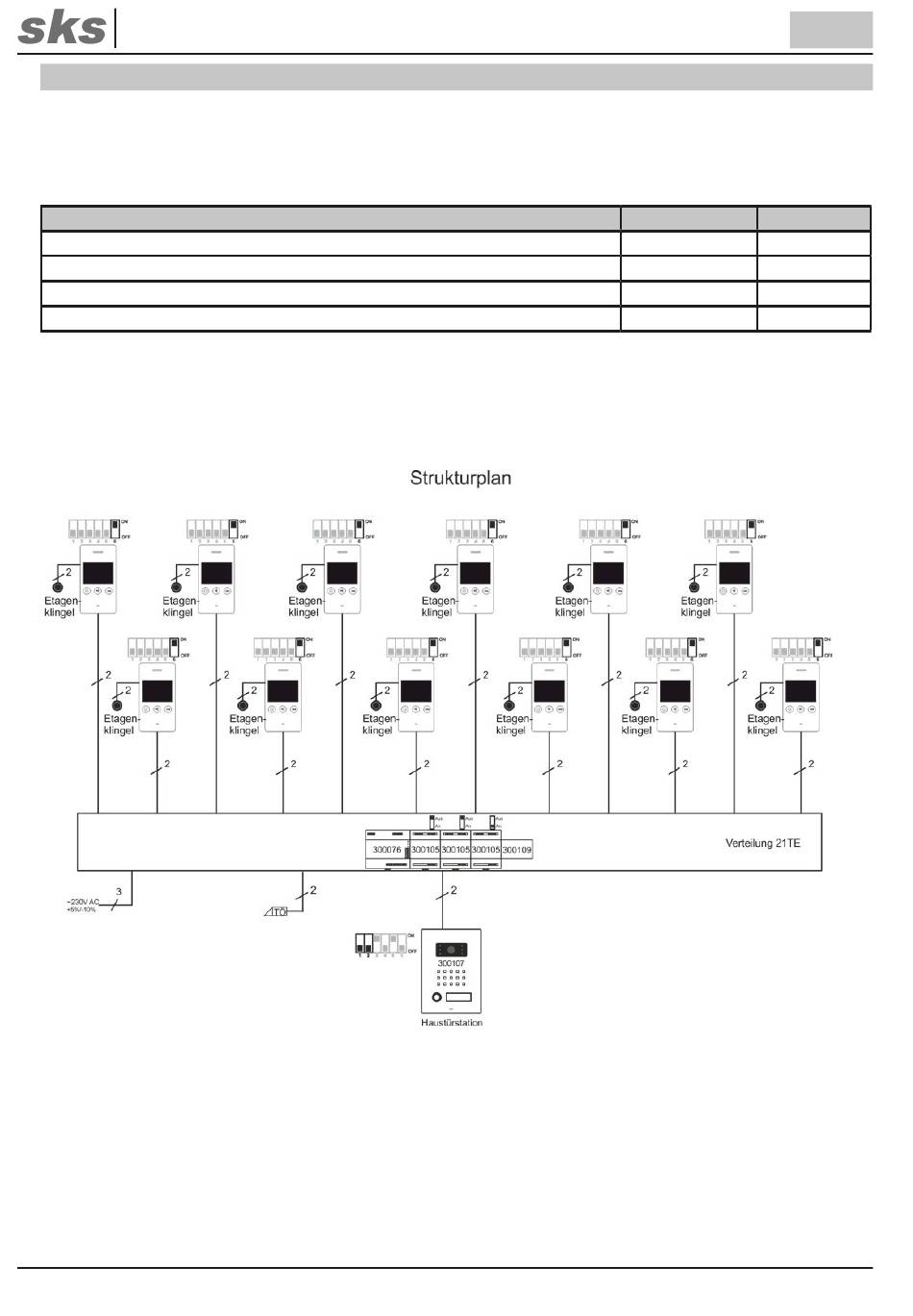

Strukturplan 1 WE bis 12 WE (Sternverdrahtung)
Der nachfolgende Struktur- und Verdrahtungsplan zeigt eine SMARTLine 2D Video BUS-Anlage für bis zu 12 In-
nensprechstellen/Wohneinheiten (WE). Beachten Sie, dass der Türöffner aus dem 2-Draht Video Kompaktnetzteil
(300076) versorgt wird. Folgende Komponenten werden benötigt:
Komponenten
300076 SMARTLine 2D Video Kompaktnetzteil
300105 SMARTLine 2D Verteiler 4-fach REG
300107 SMARTLine 2D Kombiniertes Kamera-/Sprachmodul
300109 SMARTLine 2D Dämpfungsglied
Support Hotline: +49 (0) 2661 98088-112
Support E-Mail: support@sks-kinkel.de
18
Teilungseinheit
Anzahl
6 TE
1
4 -12 TE
1 - 3
-
1
3 TE
1
Versionsnr. 1.1
Dokumentenartikelnr. 97014801
DE
