Planungshilfe SMARTLine 2D Video SETS (1-12 WE mit einer Türstation)
8�3

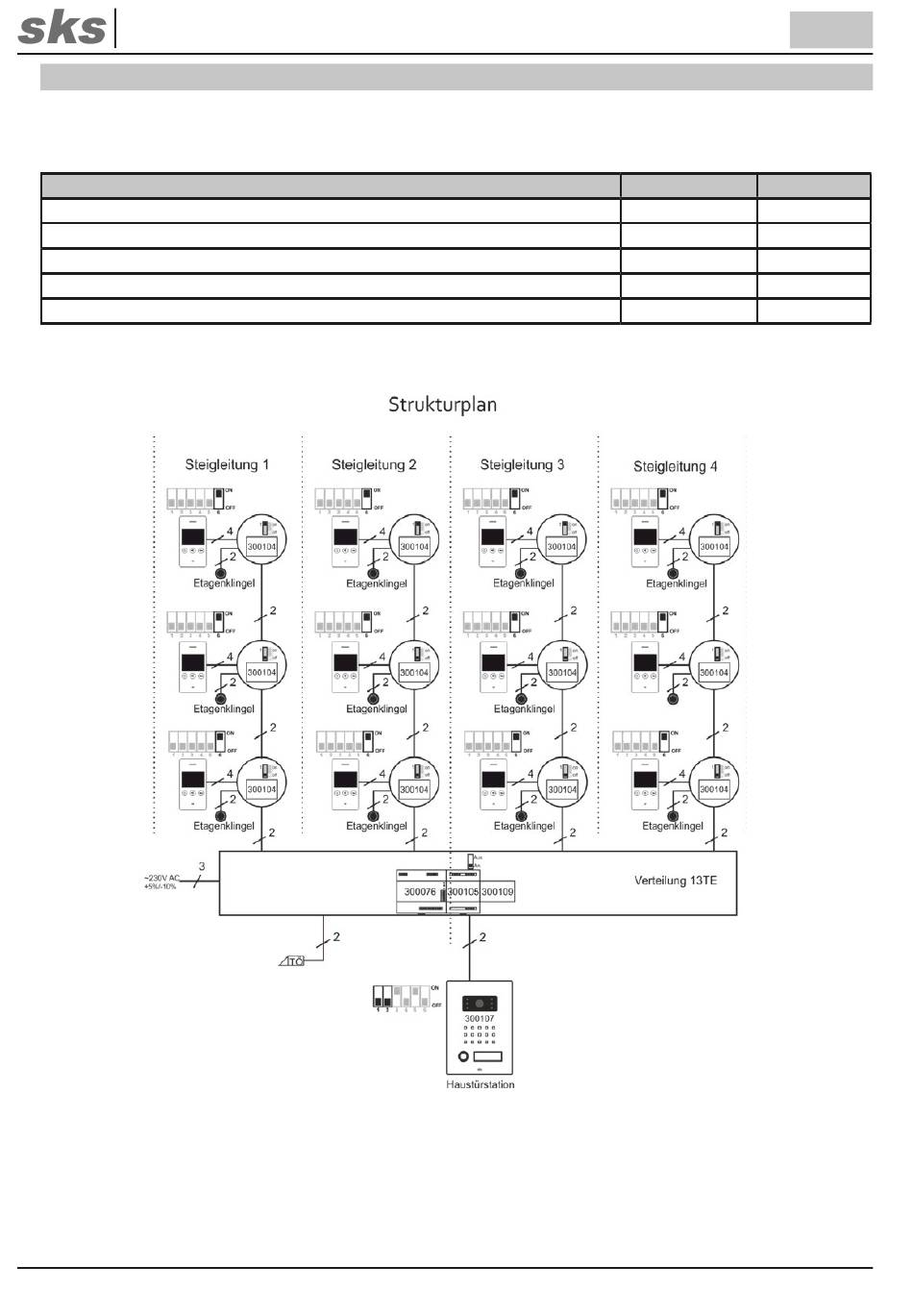

Strukturplan 1 WE bis 12 WE (Verdrahtung von mehreren Steigleitungen mit Stichleitungen)
Der nachfolgende Struktur- und Verdrahtungsplan zeigt eine SMARTLine 2D Video BUS-Anlage für bis zu 12 Innen-
sprechstellen/Wohneinheiten (WE). Beachten Sie, dass der Türöffner aus dem SMARTLine 2D Video Kompaktnetz-
teil (300076) versorgt wird. Folgende Komponenten werden dafür benötigt:
Komponenten
300076 SMARTLine 2D Video Kompaktnetzteil
300104 SMARTLine 2D Verteiler 2-fach UP
300105 SMARTLine 2D Verteiler 4-fach REG
300107 SMARTLine 2D Kamera-/Sprachmodul
300109 SMARTLine 2D Dämpfungsglied
Support Hotline: +49 (0) 2661 98088-112
Support E-Mail: support@sks-kinkel.de
16
Teilungseinheit
Anzahl
6 TE
1
-
1 - 12
4 TE
1
-
1
3 TE
1
Versionsnr. 1.1
Dokumentenartikelnr. 97014801
