SKS-Kinkel Elektronik GmbH
Planungshilfe SMARTLine 2D Video SETS (1-12 WE mit einer Türstation)

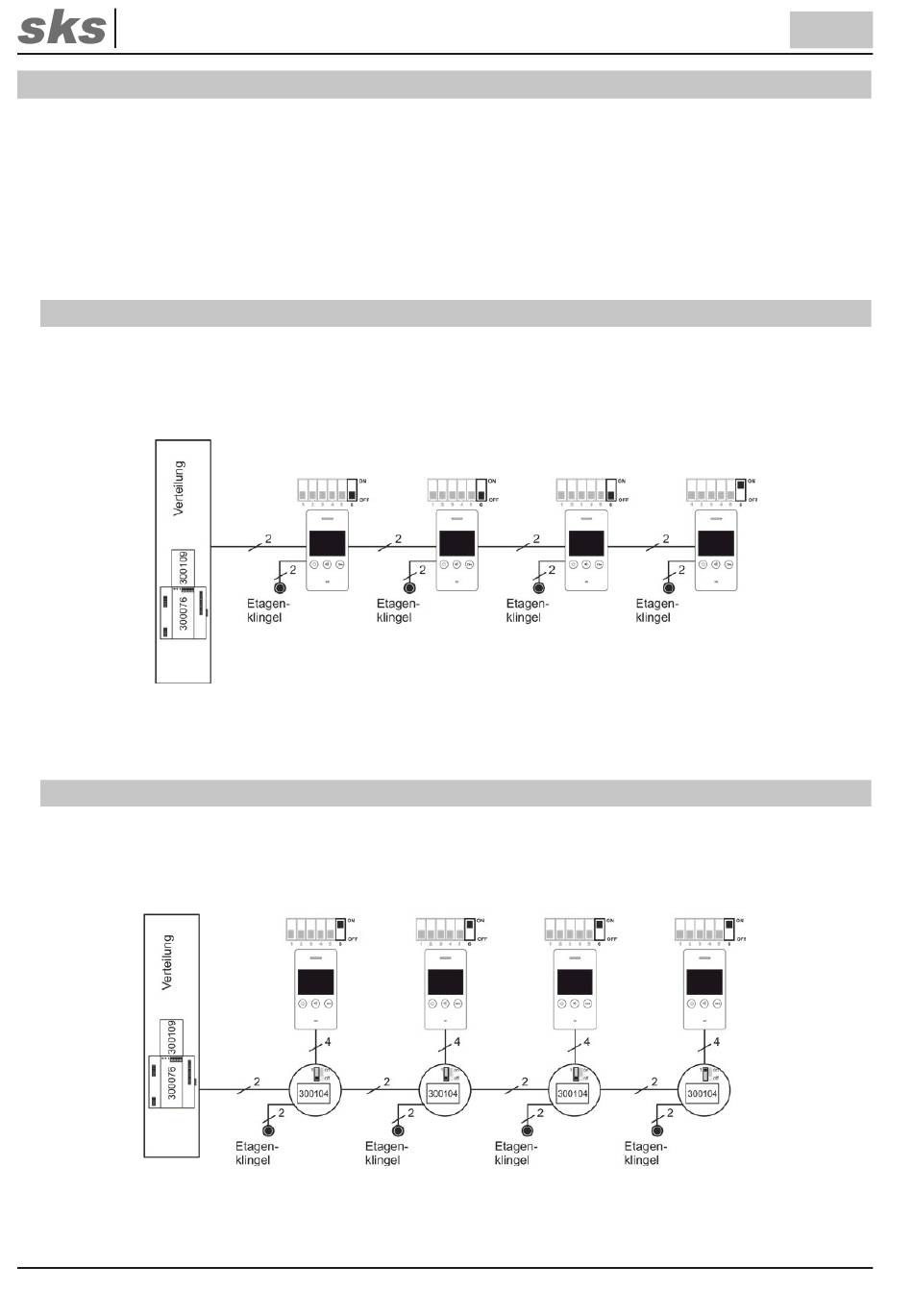

7 Verdrahtungsinformationen – BUS-Topologien
Das SMARTLine 2D Video BUS-System wird in vier verschiedene Topologien unterschieden:
✓ Durchschleifen von Innensprechstelle zu Innensprechstelle
✓ Stichleitungen
✓ mehrere Steigleitungen mit Stichleitungen
✓ Sternverdrahtung
7�1
Durchschleifen von Innensprechstelle zu Innensprechstelle
Die Leitung zur Versorgung der Innensprechstellen (Steigleitung) wird aus der Verteilung zur ersten Innensprechstel-
le und von dort zu der nächsten Innensprechstelle usw. verlegt. Eine Abzweigung in einer Klemmdose erfolgt nicht.
Ein Abschluss der BUS-Leitung erfolgt durch einen Abschlusswiderstand an der letzten Innensprechstelle am Ende
der Steigleitung.
7�2
Stichleitungen
Die Leitung zur Versorgung der Innensprechstellen (Steigleitung) wird aus der Verteilung zur ersten Klemmdose und
von dort zu der nächsten Klemmdose usw. verlegt. Aus jeder Klemmdose wird anschließend eine Leitung zu der
Innensprechstelle (Stichleitung) gelegt. Ein Abschluss der BUS-Leitung erfolgt durch einen Abschlusswiderstand an
jeder Innensprechstelle sowie am letzten SMARTLine 2D Verteiler 2-fach UP der jeweiligen Steigleitung.
Support Hotline: +49 (0) 2661 98088-112
Support E-Mail: support@sks-kinkel.de
8
DE
Versionsnr. 1.1
Dokumentenartikelnr. 97014801
