SKS-Kinkel Elektronik GmbH
Planungshilfe SMARTLine 2D Video SETS (1-12 WE mit einer Türstation)
8
Struktur- und Verdrahtungspläne Standard SMARTLine 2D Video BUS-System
Hinweis
Beachten Sie, dass die Türöffnerleitung eine Gesamtlänge von 100 m bei einem Lei-
tungsdurchmesser 0,8 mm und 75 m bei einem Leitungsdurchmesser 0,6 mm nicht
überschreiten darf�
8�1

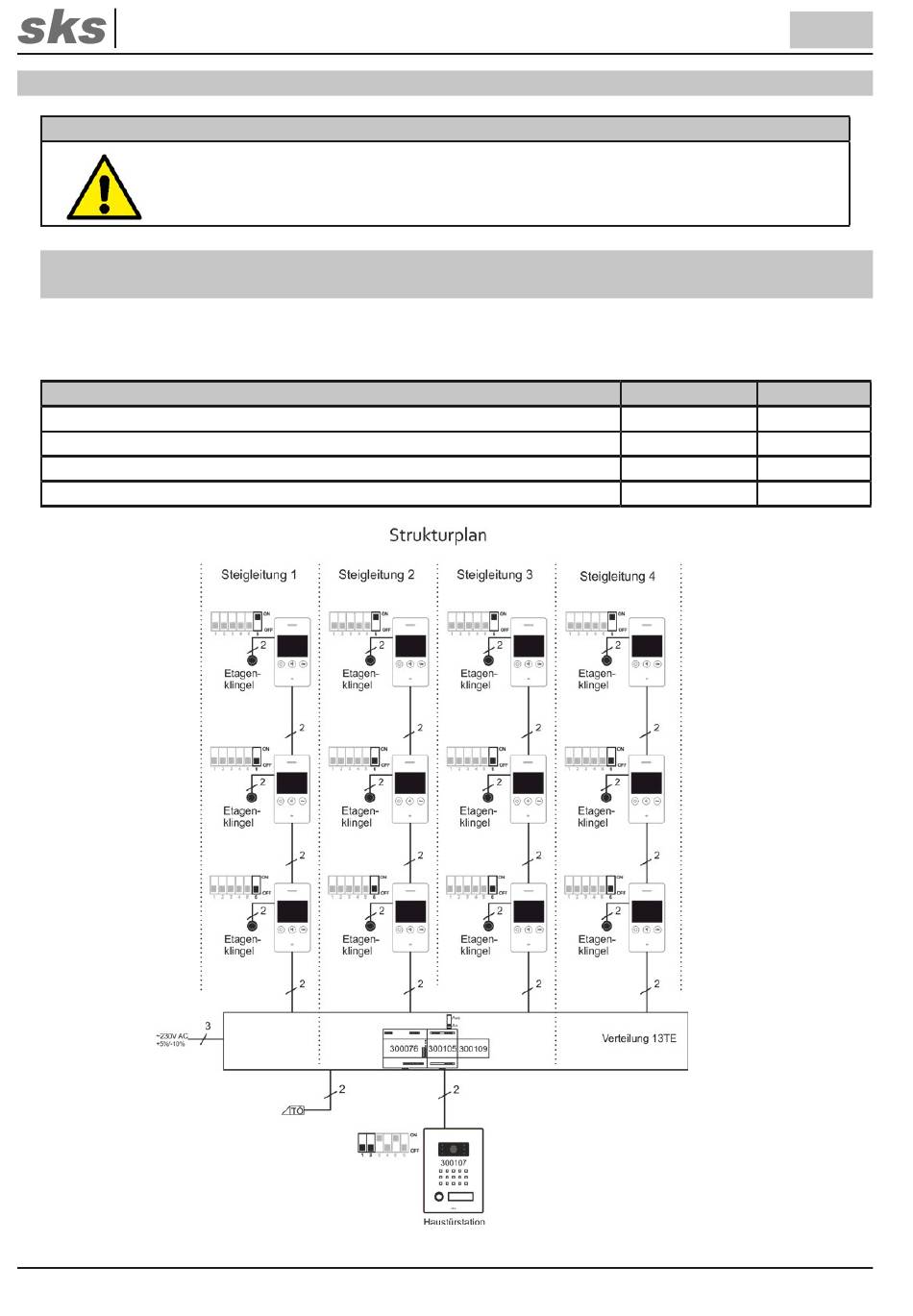

Strukturplan 1 WE bis 12 WE Verdrahtung von Innensprechstelle zur Innensprechstelle
(Durchschleifen)
Der nachfolgende Struktur- und Verdrahtungsplan zeigt eine SMARTLine 2D Video BUS-Anlage für bis zu 12 Innen-
sprechstellen/Wohneinheiten (WE). Beachten Sie, dass der Türöffner aus dem 2D Video-Kompaktnetzteil (300076)
versorgt werden kann. Folgende Komponenten werden dafür benötigt:
Komponenten
300076 SMARTLine 2D Video-Kompaktnetzteil
300105 SMARTLine 2D Verteiler 4-fach REG
300107 SMARTLine 2D Kamera-/Sprachmodul
300109 SMARTLine 2D Dämpfungsglied
Support Hotline: +49 (0) 2661 98088-112
Support E-Mail: support@sks-kinkel.de
14
Teilungseinheit
Anzahl
6 TE
1
4 TE
1
-
1
3 TE
1
Versionsnr. 1.1
Dokumentenartikelnr. 97014801
DE
