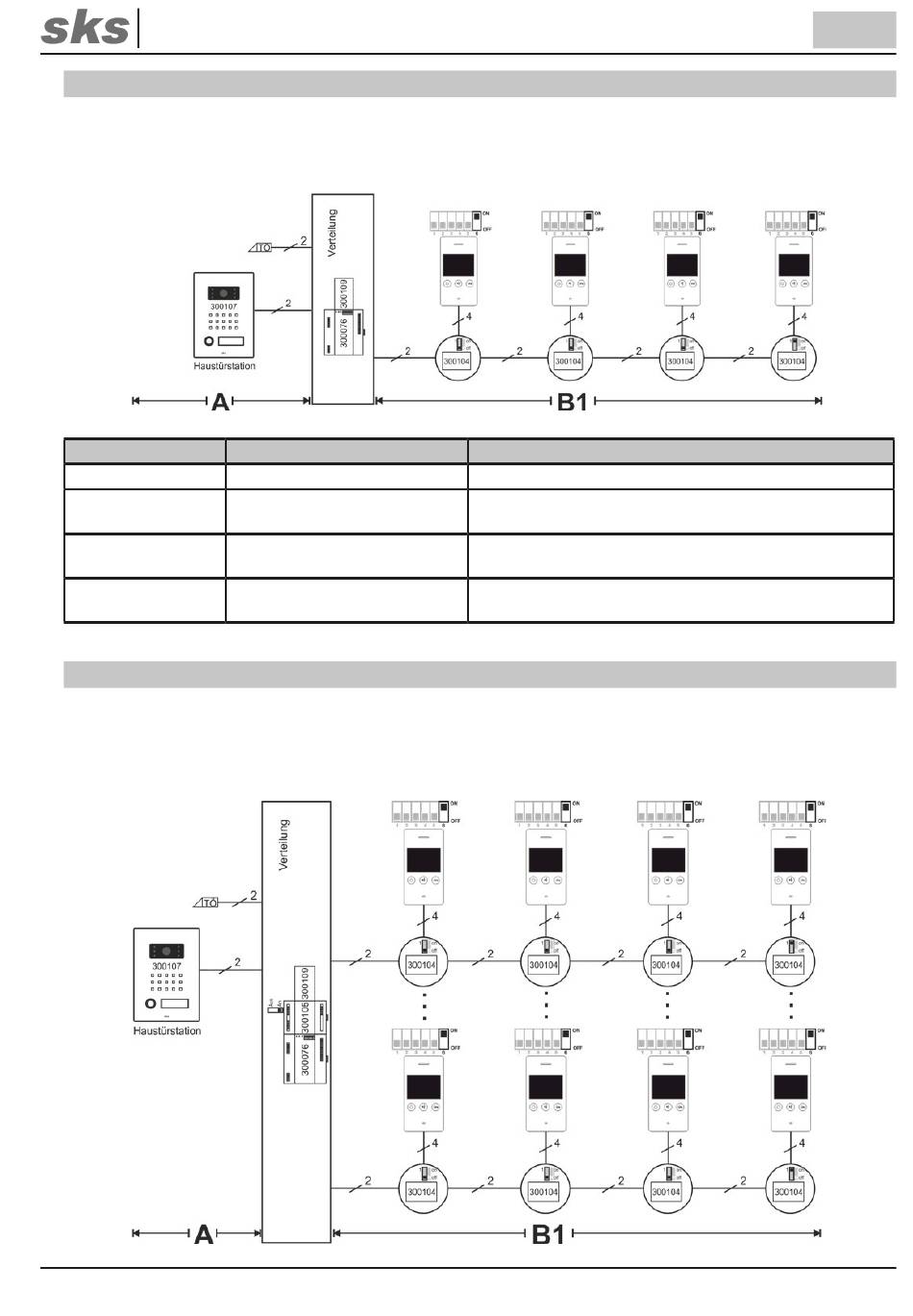

Leitungslängen bei Stichleitungen
Die maximale Anzahl der Innensprechstellen pro Steigleitung beträgt 16 Stück, die maximal zulässige Länge der
Steigleitung darf dabei 80 m nicht überschreiten. Die maximale Länge von der Verteilung bis zur Haustürstation darf
75 m nicht überschreiten.
Leitungstyp
J-Y(St)-Y 0,8 mm
J-Y(St)-Y 0,6 mm
CAT 7
CAT 5
7�8
Leitungslängen bei mehreren Steigleitungen mit Stichleitungen
Die maximal zulässige Länge der Steigleitung darf, wenn mehr als eine Steigleitung geplant ist, 60 m nicht über-
schreiten. Die maximale Länge von der Verteilung bis zur Haustürstation darf 75 m nicht überschreiten. Die maximale
Anzahl der Innensprechstellen beträgt bei dieser Topologie 12 Stück pro Steigleitung. Die maximale Anzahl der In-
nensprechstellen beträgt 16 Stück pro Anlage.
Support Hotline: +49 (0) 2661 98088-112
Support E-Mail: support@sks-kinkel.de
Max� Leitungslänge „A"
75 m
50 m
50 m
25 m
Max� Leitungslänge „B1"
80 m (max.16 Innensprechstellen pro Steigleitung)
60 m (max.12 Innensprechstellen pro Steigleitung, keine
Parallelschaltung zulässig)
60 m (max. 8 Innensprechstellen pro Steigleitung), keine
Parallelschaltung zulässig)
25 m (max. 3 Innensprechstellen pro Steigleitung, keine
Parallelschaltung zulässig)
11
DE
Versionsnr. 1.1
Dokumentenartikelnr. 97014801
