Planungshilfe SMARTLine 2D Video SETS (1-12 WE mit einer Türstation)
Die Rufadresse wird am DIP-Schalter Nummer 1 - 5, auf der Rückseite der Innensprechstelle, eingestellt. Es besteht
die Möglichkeit, bis zu vier Innensprechstellen mit einer BUS-Adresse zu versehen. Bitte beachten Sie in diesem
Fall die notwendige Haupt-/ Nebensprechstellen-Konfiguration der Innensprechstelle. Diese entnehmen Sie bitte der
Installationsanleitung der jeweiligen Innensprechstelle.
Damit die Innensprechstelle von der Haustürstation gerufen werden kann, ist es
erforderlich, dass die Innensprechstelle die gleiche Rufadresse erhält wie der
dazugehörige Klingeltaster.
Jede Rufadresse ist fest einem Klingeltaster an der Haustürstation zugeordnet.
Nach der im Abschnitt 9 befindlichen SKS BUS-Rufadressentabelle ist die ge-
wünschte Rufadresse des Gerätes am DIP-Schalter einzustellen. Die Rufadres-
senverteilung für die Klingeltaster ist bei SKS Türstationen in der Haustürstation
oder am Türlautsprecher hinterlegt.
Die Rufadresse wird am DIP-Schalter Nummer 1 - 5, auf der Rückseite der In-
nensprechstelle, eingestellt. Es besteht die Möglichkeit, bis zu vier Innensprech-
stellen mit einer BUS-Adresse zu versehen. Bitte beachten Sie in diesem Fall
die notwendige Haupt-/ Nebensprechstellen-Konfiguration der Innensprechstelle.
Diese entnehmen Sie bitte der Installationsanleitung der jeweiligen Innensprech-
stelle.
ON
A1
1
2
3

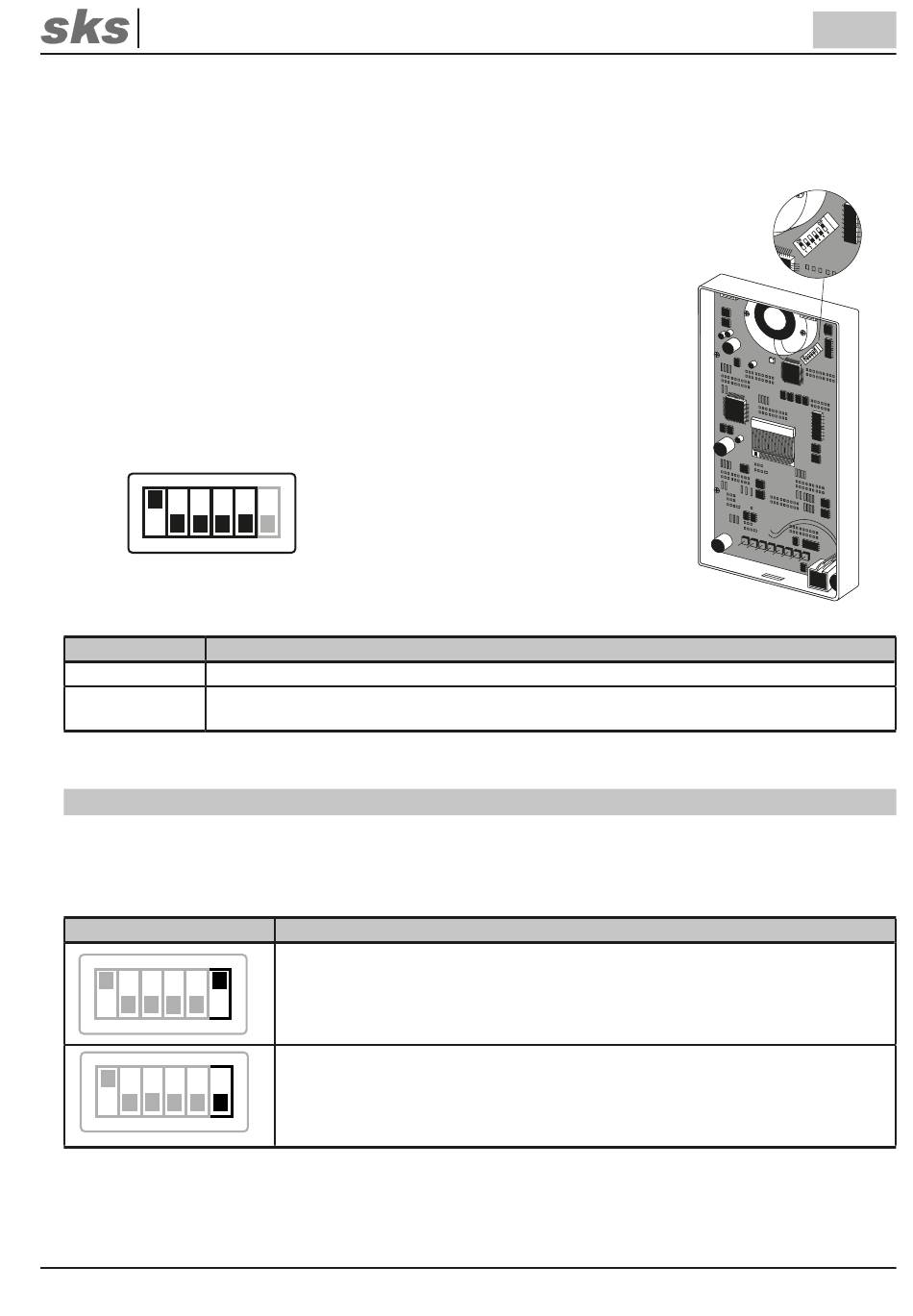

DIP-Schalter (Beispieladresse A1)
Arbeitsschritt
Beschreibung
1
Stellen Sie die Rufadresse am DIP-Schalter der Innensprechstelle ein.
2
Die Innensprechstelle reagiert jetzt auf die eingestellte Rufadresse. Mit dieser Rufadresse wird
die Innensprechstelle nun von der/den Haustürstation(en) sowie durch den Internruf gerufen.
6�3
Einstellen des Abschlusswiderstandes an der Innensprechstelle
Damit auf allen Innensprechstellen das Videobild in guter Qualität angezeigt wird, ist es zwingend erforderlich,
das Abschlusselement anlagenkonform zu aktivieren oder zu deaktivieren. Das Abschlusselement wird mit dem
DIP-Schalter Nummer 6 aktiviert (ON) bzw. deaktiviert (OFF). Befindet sich die Innensprechstelle am Ende einer
Steigleitung oder Stichleitung, muss der DIP-Schalter 6 auf „ON" gestellt werden.
DIP-Schalter Position
ON
1
2
3
4
5
ON
1
2
3
4
5
Support Hotline: +49 (0) 2661 98088-112
Support E-Mail: support@sks-kinkel.de
4
5
6
Abschlusswiderstand
aktiviert
6
deaktiviert
6
7
DE
Versionsnr. 1.1
Dokumentenartikelnr. 97014801
