SKS-Kinkel Elektronik GmbH
Planungshilfe SMARTLine 2D Video SETS (1-12 WE mit einer Türstation)
Leitungstyp
J-Y(St)-Y 0,8 mm
J-Y(St)-Y 0,6 mm
CAT 7
CAT 5
7�9

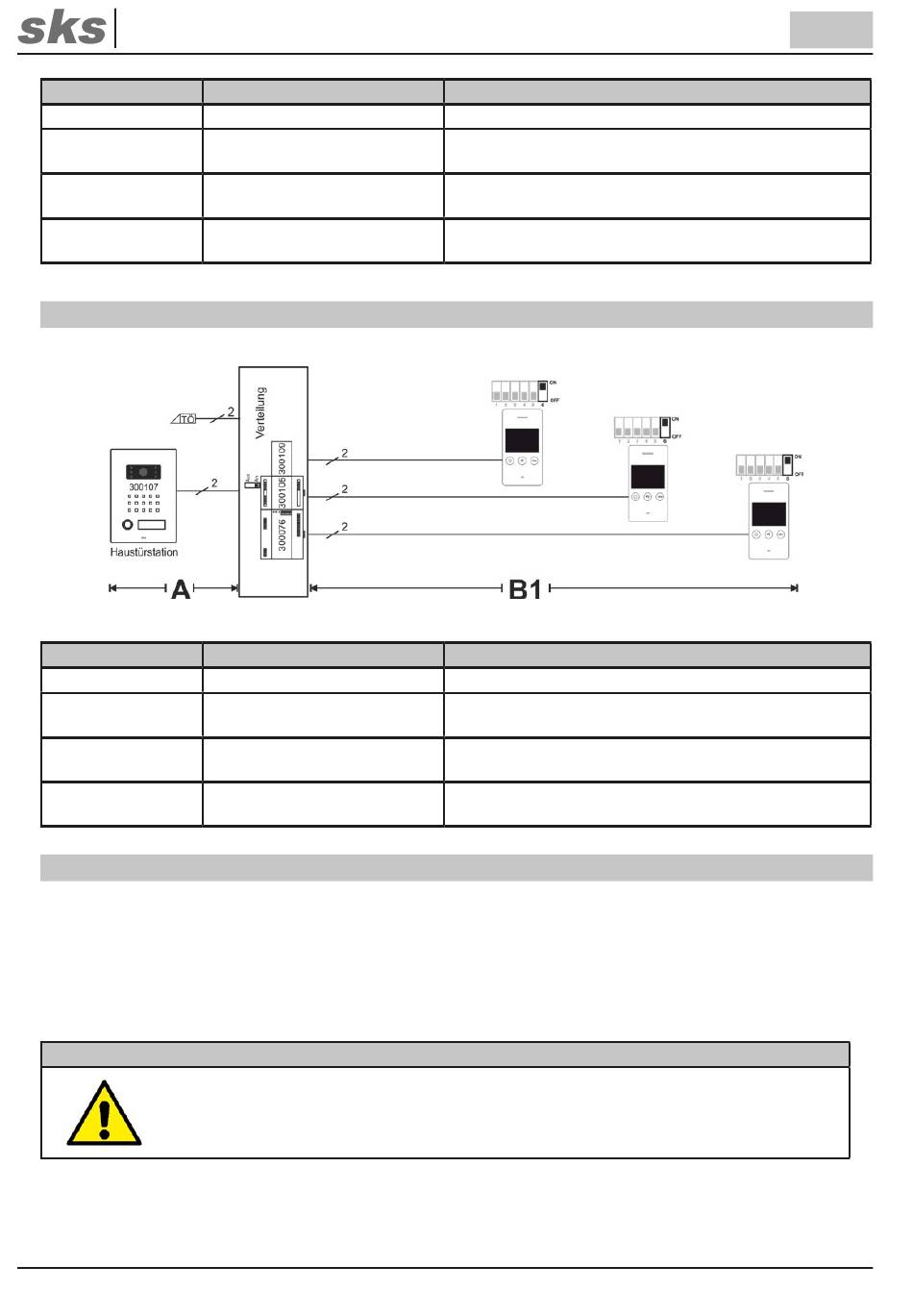

Leitungslängen bei Sternverdrahtung
Leitungstyp
J-Y(St)-Y 0,8 mm
J-Y(St)-Y 0,6 mm
CAT 7
CAT 5
7�10
Parallelschaltung von Innensprechstellen an einem Klingeltaster
In einer SKS BUS-Anlage können mehrere Innensprechstellen von einem Klingeltaster gerufen werden (Parallel-
schaltung). So können Anlagen, z.B. Einfamilienhäuser mit mehreren Innensprechstellen und einem Klingeltaster
realisiert werden.
Es besteht die Möglichkeit, bis zu vier Innensprechstellen mit einer BUS-Adresse zu versehen. Bitte beachten Sie in
diesem Fall die notwendige Haupt-/Nebensprechstellen-Konfiguration der Innensprechstelle. Diese entnehmen Sie
bitte der Installationsanleitung der jeweiligen Innensprechstelle.
Hinweis
Es können maximal 4 Innensprechstellen parallel betrieben werden!
Der Struktur- und Verdrahtungsplan zeigt eine SMARTLine 2D Video-Anlage mit einer Parallelschaltung von 4 In-
nensprechstellen. Bitte beachten Sie die DIP-Schalter-Einstellung der Innensprechstellen. Eine Rufadressentabelle
finden Sie am Ende der Planungshilfe unter „DIP-Schalter".
Support Hotline: +49 (0) 2661 98088-112
Support E-Mail: support@sks-kinkel.de
Max� Leitungslänge „A"
75 m
50 m
50 m
25 m
Max� Leitungslänge „A"
75 m
50 m
50 m
25 m
Max� Leitungslänge „B1"
60 m (max.12 Innensprechstellen pro Steigleitung)
60 m (max.8 Innensprechstellen pro Steigleitung, keine
Parallelschaltung zulässig)
60 m (max. 6 Innensprechstellen pro Steigleitung), keine
Parallelschaltung zulässig)
30 m (max. 2 Innensprechstellen pro Steigleitung, keine
Parallelschaltung zulässig)
Max� Leitungslänge „B1"
100 m (max.1 Innensprechstelle pro Steigleitung)
80 m (max.1 Innensprechstelle pro Steigleitung, keine Pa-
rallelschaltung zulässig)
60 m (max.1 Innensprechstelle pro Steigleitung), keine
Parallelschaltung zulässig)
30 m (max.1 Innensprechstelle pro Steigleitung, keine Pa-
rallelschaltung zulässig)
12
DE
Versionsnr. 1.1
Dokumentenartikelnr. 97014801
