2.4 Produktbeschreibung

Das Logamatic LON-Gateway wird über eine Twisted-Pair Verdrahtung (verdrillte 2-Draht Leitung)
in ein LON-Netzwerk eingebunden. Die Twisted-Pair Verdrahtung ist verpolungssicher.
Definierte Daten der Buderus-Regelgeräte werden mit der Schnittstelle Logamatic LON-Gateway
auf Standard-Netzwerk-Variablen-Typen (SNVTs) für den LON-Datenbus umgesetzt. Die Kommuni-
kation umfasst die Weitergabe von Fehlermeldungen, Betriebsmeldungen und Istwerten sowie das
Verändern von Sollwerten und Betriebsarten für Heizkessel und Verbraucher.

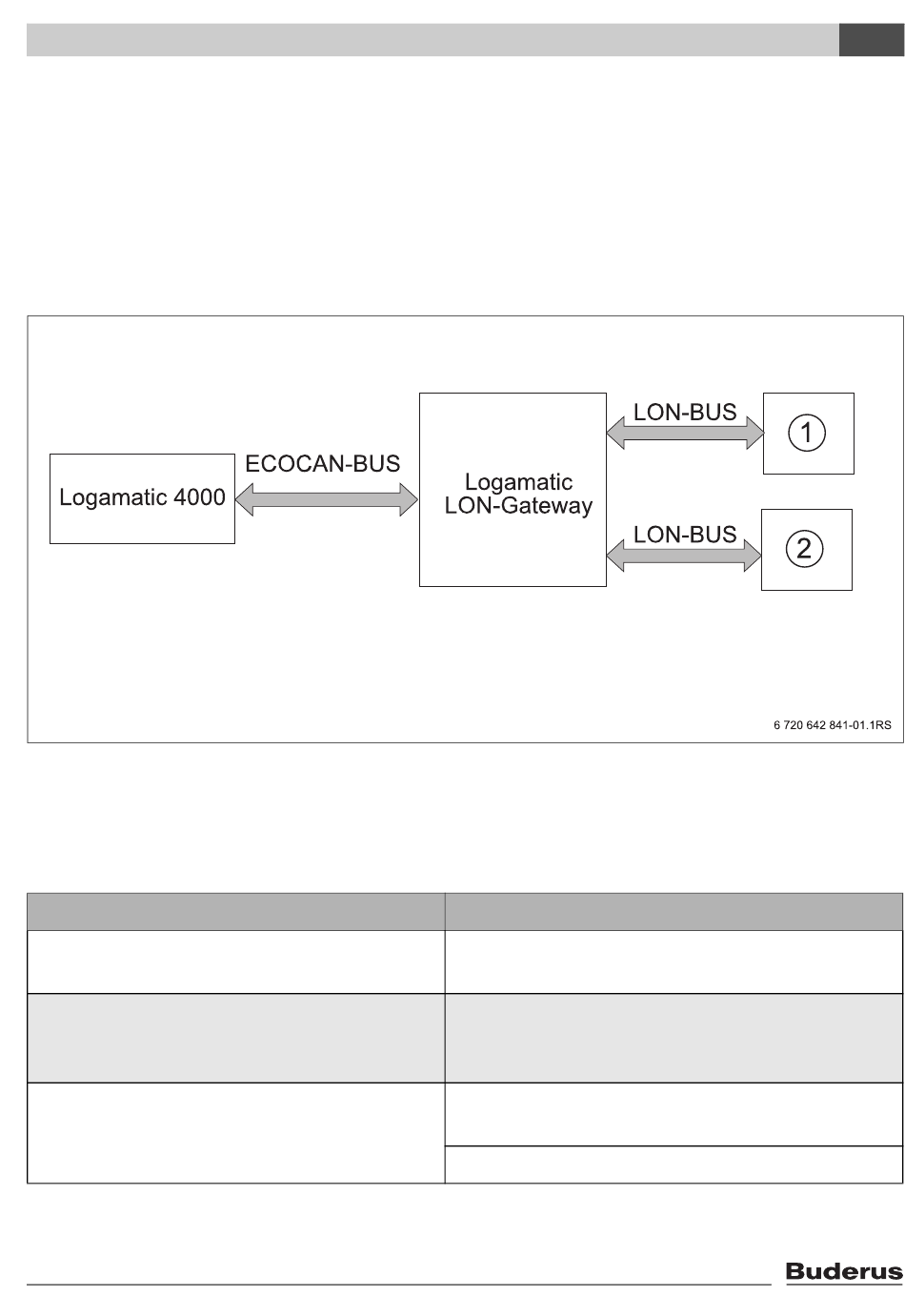

Bild 1

Blockschaltbild

1 Übergeordnetes Regelsystem (Gebäudeleittechnik)
2 LON-Raumregler
Elektrischer Anschluss
Verbindung Logamatic LON-Gateway mit Loga-
matic 4000
Verbindung Logamatic LON-Gateway zu LON-
Netzwerken
Maximale Leitungslängen für FTT10 in Abhängig-
keit der verwendeten Kabeltypen (weitere Kabelty-
pen siehe Dokumentation der Fa. Echelon).
Tab. 2 elektrische Anschlüsse am LON-Gateway
Technische Information Logamatic LON-Gateway - Änderungen aufgrund technischer Verbesserungen
Logamatic LON-Gateway
ECOCAN-BUS-Schnittstelle (BUS-Kommunikation),
Leitungslänge max. 1000 m (ab 50 m abgeschirmt)
FTT-10A Transceiver für Einbindung über 2-adriges
Kabel (Twisted-Pair) an standardisiertes LON-BUS-
Netzwerk; Linien- oder freie BUS-Topologie möglich
JY(ST)Y 2x2x0,8: max. 320 m für Knoten zu Knoten
(500 m gesamt)
Cat5: max. 250 m für Knoten zu Knoten (450 m gesamt)
