Montage des AMT
5. Wiederholen Sie die Schritte 1 bis 4, um die linke
6. Platzieren Sie die Flansche der beiden Unterarmstützen
7. Schieben Sie eine ⁵₁₆"-Unterlegscheibe über jede der vier
Seitenarmstütze am linken Seitenarm anzubringen.
an den Schraubenlöchern der Mittelstütze. Stecken Sie
einen Schraubendreher durch die mittleren Löcher in
beiden Flanschen und die Mittelstütze, damit die
Schraubenlöcher ausgerichtet bleiben.
Hinweis: Verwenden Sie für diesen Schritt schmale
Schraubendreher wie einen Nr. 1
Kreuzschlitzschraubendreher. Verwenden Sie sie bei
Bedarf, um die Seitenarmstützen an der Mittelstütze
auszurichten.

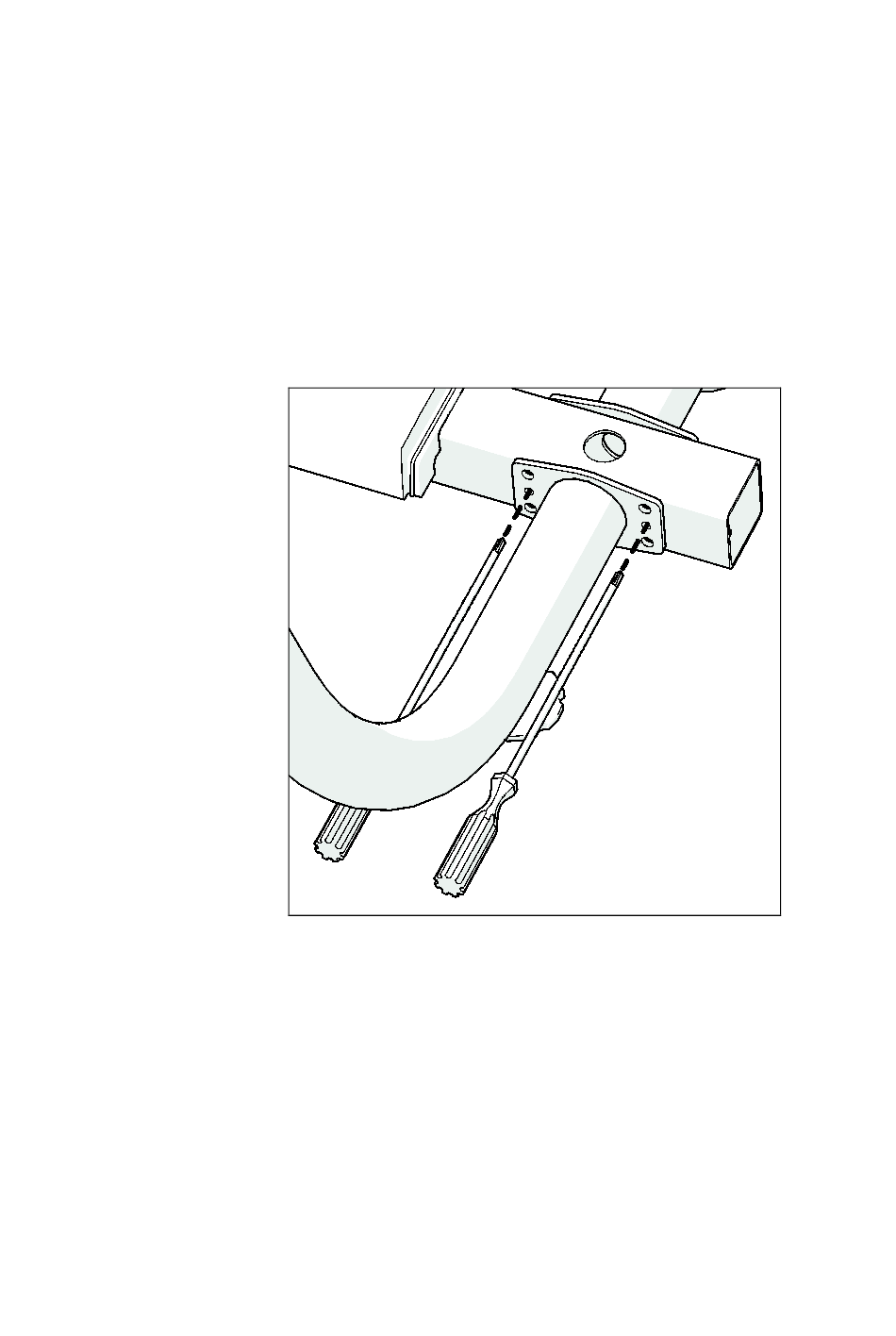

Abbildung 5: Ausrichtung der unteren Seitenarmstützen
⁵₁₆" x 3¹₂"-Sechskantschraubbolzen.
21
