Cursormessungen An Mathematisch
Berechneten Signalformen
Cursormessungen an einer mathematisch berechneten
Signalform A*B ergeben einen Meßwert in Watt, wenn
Eingang A (Milli-) Volt und Eingang B (Milli-) Ampere mißt.
Bei anderen Cursormessungen einer mathematisch
errechneten Signalformamplitude steht kein Meßergebnis
zur Verfügung, wenn die Meßeinheiten von Eingang A und
Eingang B verschieden sind.

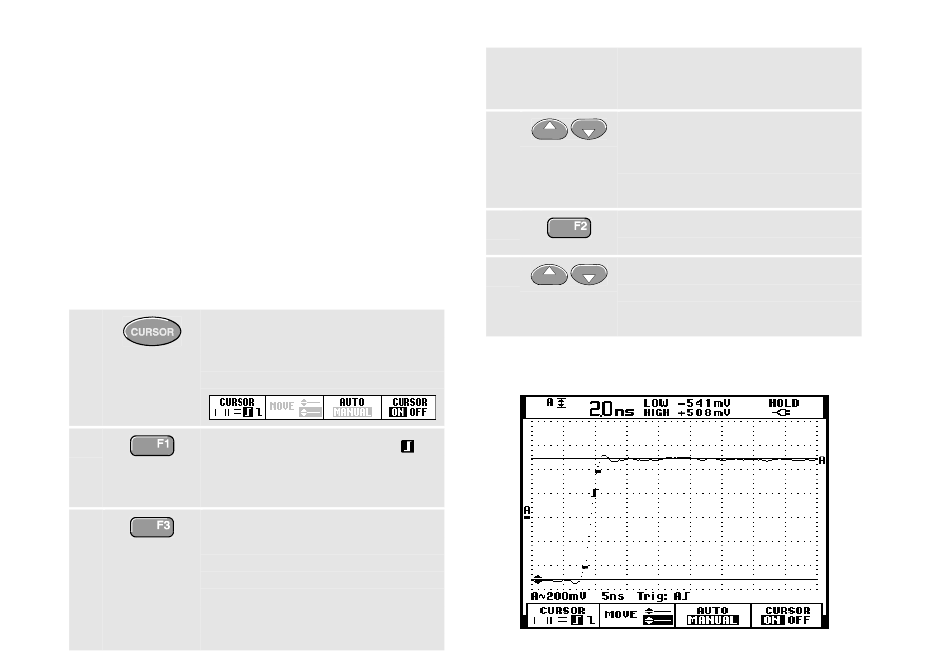

Durchführen Von Anstiegszeit-Messungen
Gehen Sie folgendermaßen vor, um die Anstiegszeit zu
messen:
1
Blenden Sie im Oszilloskop-
Betrieb (Scope) die
Beschriftungen der Cursortasten
ein.
2
Drücken Sie diese Taste, um
(Anstiegszeit) zu markieren. Wie
Sie sehen, werden jetzt zwei
horizontale Cursors angezeigt.
3
Wenn nur eine einzige
Schreibspur angezeigt wird,
wählen Sie MANUAL oder AUTO
(daraufhin werden automatisch die
Schritte 4 bis 6 ausgeführt).
Für mehrere Schreibspuren
wählen Sie die erforderliche
Schreibspur A, B oder M (wenn
eine mathematische Funktion aktiv
ist).
4
Verschieben Sie den oberen
Cursor auf 100 % der
Schreibspurhöhe.
Bei 90 % wird eine Marke
angezeigt.
5
Markieren Sie den anderen
Cursor.
6
Verschieben Sie den unteren
Cursor auf 0 % der Signalhöhe.
Bei 10 % wird eine Marke
angezeigt.
Der Meßwert zeigt die Anstiegszeit von 10 % auf 90 % der
Schreibspuramplitude an.
Anstiegszeitmessung
