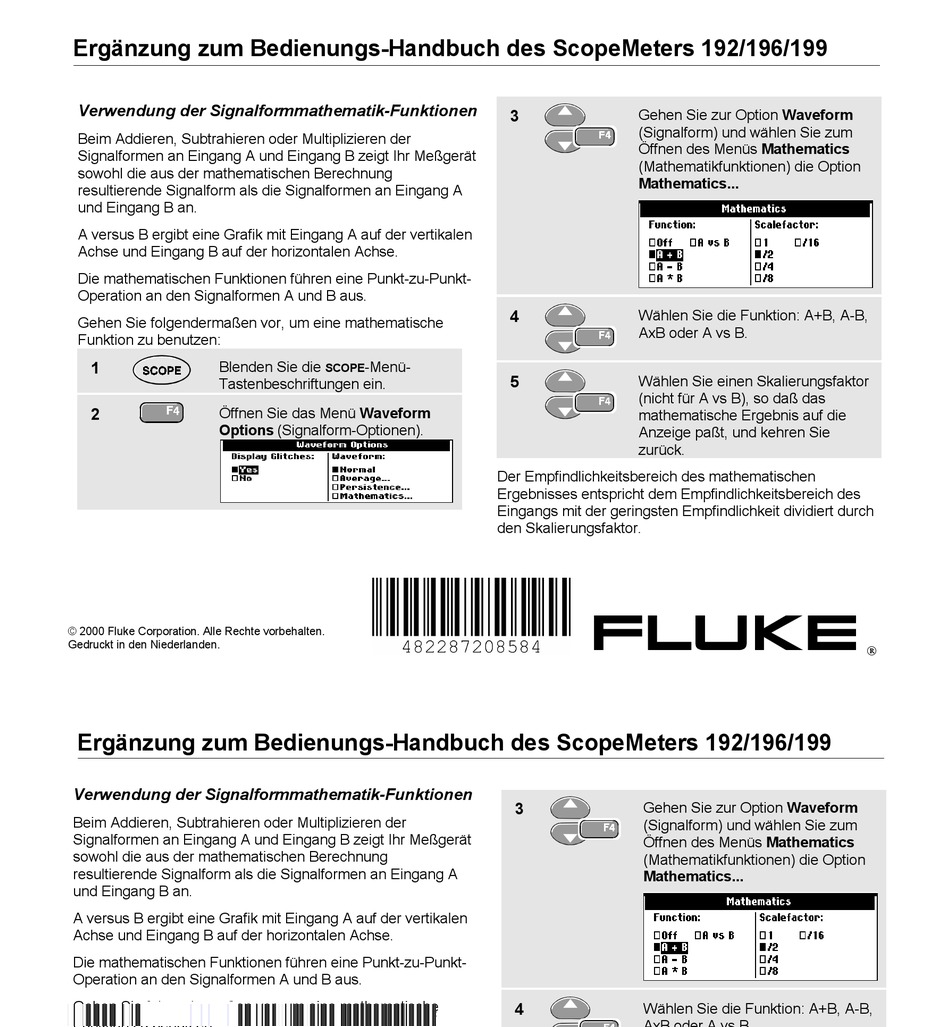

Ergänzung zum Bedienungs-Handbuch des ScopeMeters 192/196/199
Verwendung der Signalformmathematik-Funktionen
Beim Addieren, Subtrahieren oder Multiplizieren der
Signalformen an Eingang A und Eingang B zeigt Ihr Meßgerät
sowohl die aus der mathematischen Berechnung
resultierende Signalform als die Signalformen an Eingang A
und Eingang B an.
A versus B ergibt eine Grafik mit Eingang A auf der vertikalen
Achse und Eingang B auf der horizontalen Achse.
Die mathematischen Funktionen führen eine Punkt-zu-Punkt-
Operation an den Signalformen A und B aus.
Gehen Sie folgendermaßen vor, um eine mathematische
Funktion zu benutzen:
1 Blenden Sie die
Tastenbeschriftungen ein.
2 Öffnen Sie das Menü Waveform
Options (Signalform-Optionen).
© 2000 Fluke Corporation. Alle Rechte vorbehalten.
Gedruckt in den Niederlanden.
-Menü-
SCOPE
Der Empfindlichkeitsbereich des mathematischen
Ergebnisses entspricht dem Empfindlichkeitsbereich des
Eingangs mit der geringsten Empfindlichkeit dividiert durch
den Skalierungsfaktor.
Gehen Sie zur Option Waveform
3
(Signalform) und wählen Sie zum
Öffnen des Menüs Mathematics
(Mathematikfunktionen) die Option
Mathematics...
4 Wählen Sie die Funktion: A+B, A-B,
AxB oder A vs B.
5 Wählen Sie einen Skalierungsfaktor
(nicht für A vs B), so daß das
mathematische Ergebnis auf die
Anzeige paßt, und kehren Sie
zurück.

