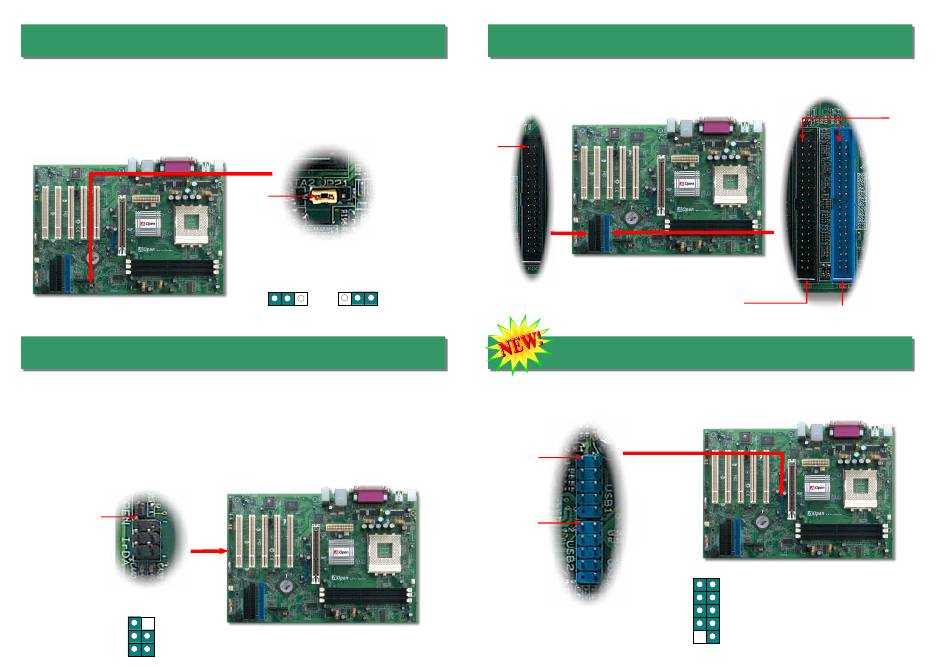

6. JP21 zur K7 Host-Takt-Auswahl
Dieser Jumper wird zur Spezifizierung des Verhältnisses zwischen PCI- und FSB-Takt
verwendet. Sollten Sie nicht übertakten, empfehlen wir Ihnen, die Voreinstellung
beizubehalten. Dieses Motherboard bietet die für Übertakter sehr nützliche Funktion "1MHz
Stepping Adjustment", mit der die CPU-FSB-Frequenz über das BIOS-Setup eingestellt
werden kann. Wenn Sie die FSB-Frequenz der CPU mit JP21 einstellen, wird der "1MHz
Stepping Adjustment"-Bereich abhängend vom verwendeten CPU-Typ verändert.
7. IrDA-Anschluss
Der IrDA-Anschluss kann für die Unterstützung drahtloser Infrarotmodule konfiguriert
werden. Mit diesem Modul und Anwendungssoftware wie z. B. Laplink oder Windows 95
PC-Direkt-Verbindung können Sie Dateien auf oder von Laptops, Notebooks, PDA-Geräten
und Druckern übertragen. Dieser Anschluss unterstützt HPSIR (115.2Kbps, 2 Meter) und
ASK-IR (56KB/Sek.).
Installieren Sie das Infrarotmodul am IrDA-Header und aktivieren die Infrarotfunktion im
BIOS-Setup, UART Mode. Achten beim Einstecken des IrDA-Anschlusses auf korrekte
Ausrichtung.
Pin 1
IrDA-Header
NC
KEY
+5V
GND
IR_TX
IR_RX
Pin 1
JP21 K7 Host-Takt-Jumper
1
1
Auto. Erkennung
100MHz
(Voreinstellung)
8. Anschluss des IDE- und Floppykabels
Verbinden Sie das 34-polige Floppykabel und das 40-polige IDE-Kabel mit dem
Floppyanschluss FDC bzw. dem IDE-Anschluss. Achten Sie auf die Ausrichtung von Pin
1. Falsche Ausrichtung kann zu Systembeschädigung führen.
Pin 1
FDD-Anschluss
9. Unterstüzung für acht USB 2.0-Ports
Dieses Motherboard verfügt über acht USB-Ports. Im Vergleich zum herkömmlichen USB
1.0/1.1 (12MB/Sek.) hat USB 2.0 eine atemberaubende Geschwindigkeit von 480MB/Sek.
(40x schneller als USB 1.0/1.1).
Pin 1
Pin 1
USB 2.0-Header
IDE 2 (Secondary)
IDE 1 (Primary)
1
+5V
+5V
SBD6-
SBD7-
SBD6+
SBD7+
GND
GND
KEY
NC
USB 2.0-Header
Pin 1
ATA 66/100/133
IDE-Anschluss
